इलेक्ट्रॉनिक उत्पादों के लिए कंपन परीक्षण मशीन / कंपन शेकर टेबल
इलेक्ट्रॉनिक उत्पादों के लिए कंपन परीक्षण मशीन / कंपन शेकर टेबल के बारे में तकनीकी पैरामीटर:
| नमूना | रेटेड साइन बल (N) |
रैंडम रेटेड बल (N) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड गति (एम / एस) | रेटेड प्रतिस्थापन (पीपी) मिमी |
मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | का आयाम मूविंग कॉइल (मिमी) |
| ईएस -10 | 10000 | 10000 | 3-3000 | 1.8 | ५१ | 270 | १४ | Φ240 |
 |
|
|
|
इलेक्ट्रो-डायनामिक शेकर मूल्य के लिए आवेदन:
हम विद्युत कंपन श्रृंखला के उत्पादों के निर्माता हैं, 'डबल-चुंबकीय सर्किट संरचना', 'स्व-निर्मित कंकाल एक्शन सर्कल', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग और रैखिक मार्गदर्शन', 'ट्रुनेन आइसोलेशन' उन्नत आधुनिक तकनीक को अपनाया।
और विशेष प्रौद्योगिकी, एक्स, वाई, जेड तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है
शास्त्रीय (आधा साइन, ट्रेपोजॉइडल, चूरा तरंग) नाड़ी और सदमे प्रतिक्रिया स्पेक्ट्रम परीक्षण द्वारा।उच्च आवृत्ति कंपन परीक्षक का व्यापक रूप से उपयोग किया जाता है
राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, बिजली के उपकरण, संचार, में
घरेलू उपकरणों और अन्य क्षेत्रों।--- औद्योगिक शेकर कंपन परीक्षक
आधा साइन लहर झटका परीक्षण सुविधाओं की:
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी लोड क्षमता।
4. हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन।
5. उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि यह सुनिश्चित हो सके कि उच्च विश्वसनीयता का गतिशील चक्र।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाने।
7. स्थैतिक कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका की क्षमता को बढ़ाता है, कम आवृत्ति के प्रदर्शन में सुधार करता है।

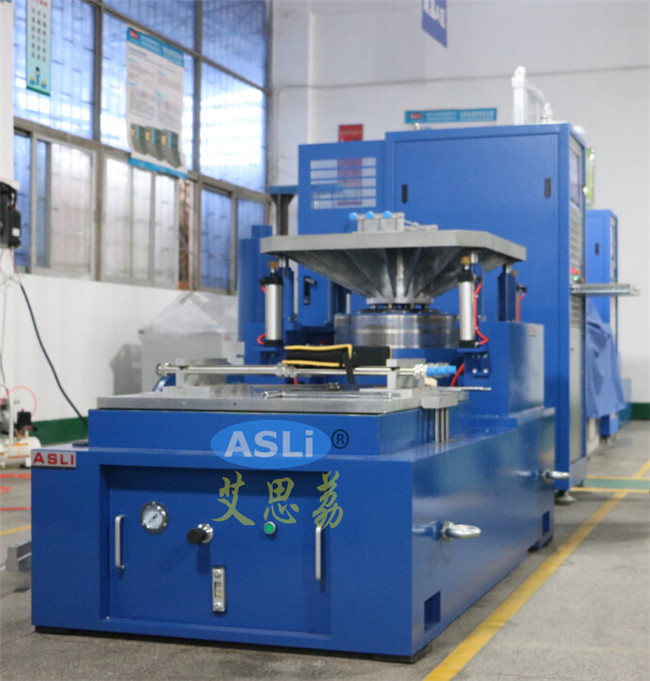

कंपन प्रणाली (ES-10)
1 औद्योगिक बिजली के कंपन कंपन प्रकार के साथ तकनीकी मानकों:
(1) रेटेड बल: साइन बल 10000N;यादृच्छिक बल 10000N;सदमे बल 10000N;
(2) फ़्रीक्वेंसी रेंज: 5 हर्ट्ज से 3500 हर्ट्ज़, फिक्स्ड फ़्रीक्वेंसी, स्वीप बैक और आगे, साइन, रैंडम, शॉक
(3) स्वीप-फ़्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, आगे और पीछे स्वीप, फ़्रीक्वेंसी
(४) स्वीप-फ्रीक्वेंसी टाइम्स: १ से ३२ .६ep।
(5) स्वीप-फ्रीक्वेंसी टाइम: फिक्स्ड फ्रीक्वेंसी / सिंगल 1-3600mins, स्वीप-फ्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं।
(६) अधि।त्वरण 1000 मीटर / एस 2 (गैर लोड)
(() अधि।गति: 1.8m / s
(() अधि।विस्थापन: 51 मिमीपी-पी (गैर लोड), डबल चोटी
(९) प्रभाव विस्थापन: ५१ मिमी
(10) मूविंग कॉइल का वजन: 14 किलो
(11) कंपन दिशा: कार्यक्षेत्र + क्षैतिज कंपन
(१२) कंपन तरंग: साइन, यादृच्छिक, सदमा
(13) मूविंग कॉइल का व्यास: mm240 मिमी
(14) कंपन प्रणाली आयाम (मिमी): W1046 * H660 * D783 मिमी
(15) कंपन प्रणाली का वजन: 900 किग्रा

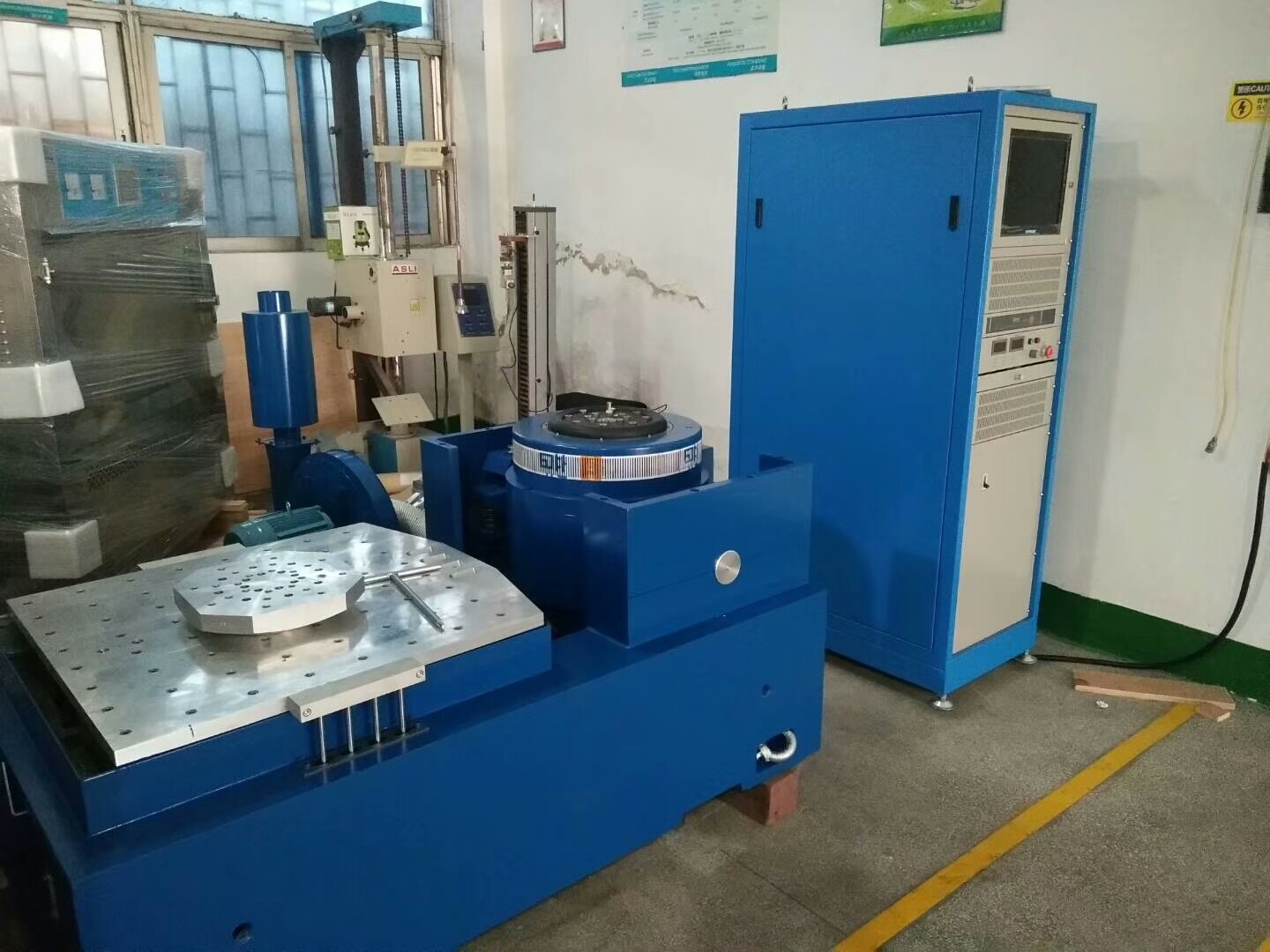

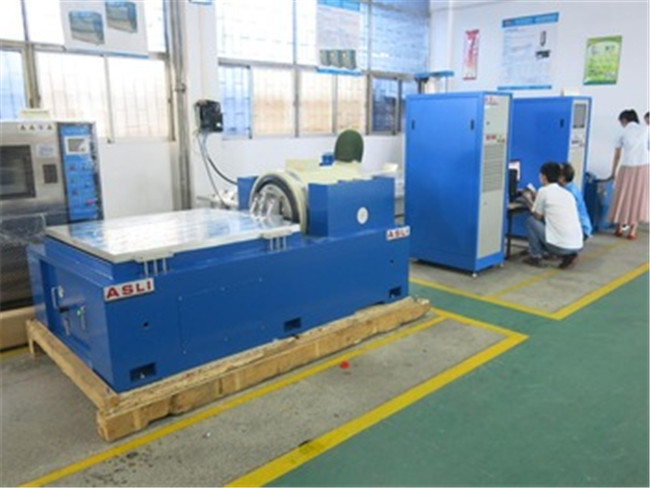

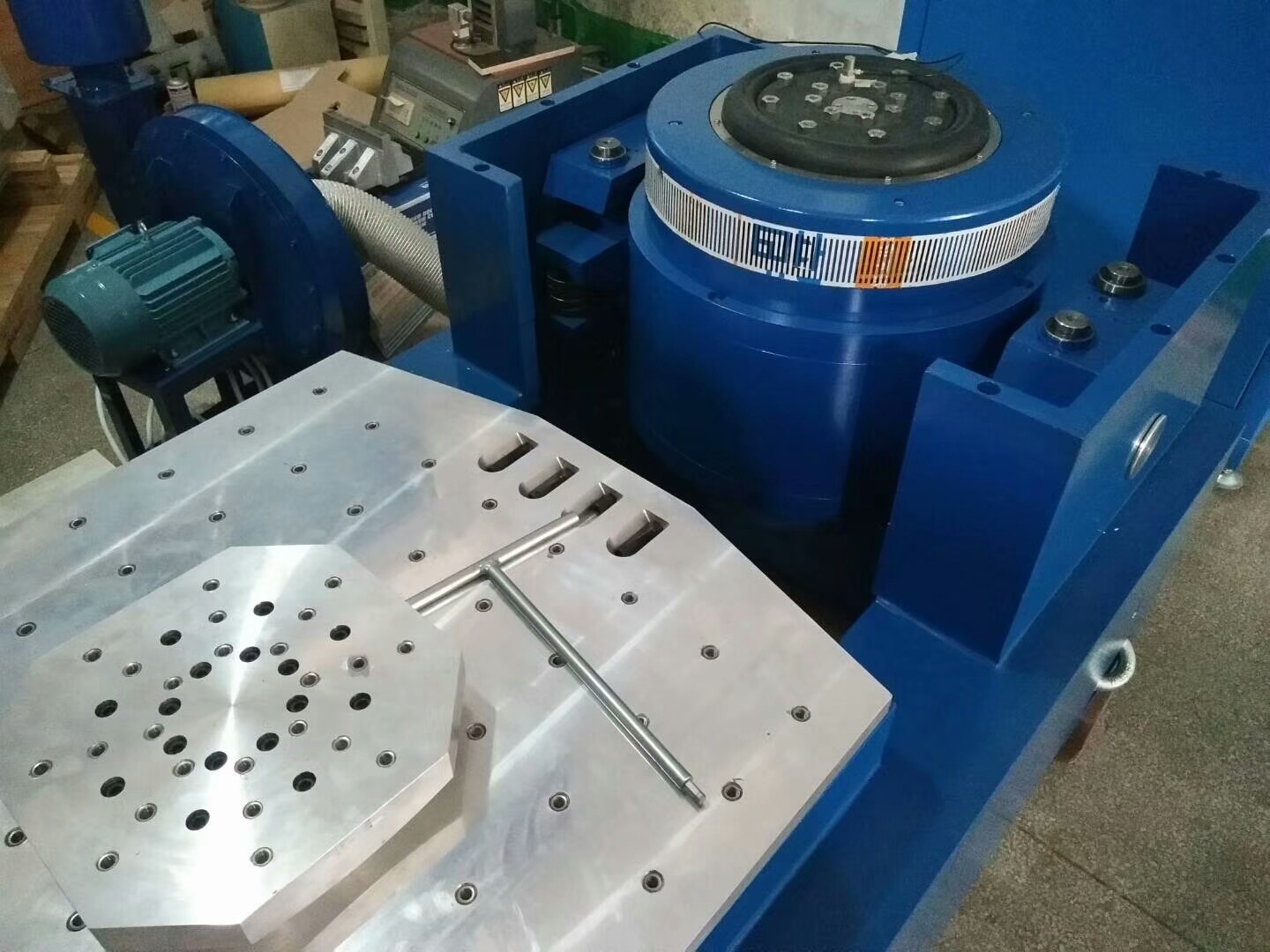

कंपन परीक्षण मशीन के बारे में क्षैतिज स्टैंड विशेषताएं:
लोडिंग क्षमता और पूरे मशीन बेंच के प्रदर्शन में सुधार करने के लिए उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, सही संरचना के साथ, स्थापित करने और समायोजित करने की सुविधा।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
कंपन परीक्षक मशीन के साथ आवश्यकता स्थापित करें:
(1) उपयोगकर्ताओं को उपकरण हिलाने के लिए फोर्कलिफ्ट और शिफ्टिंग उपकरण तैयार करना चाहिए क्योंकि यह बहुत भारी है, कृपया सुनिश्चित करें
उपकरण में दरवाजा काफी बड़ा है
(2) मशीन का ऑपरेटिंग वातावरण कमरे के तापमान और अच्छे वेंटिलेशन के साथ होना चाहिए।हम दृढ़ता से कार्य क्षेत्र में एयर कंडीशनर स्थापित करने का सुझाव देते हैं।मशीन की अंतरिक्ष दूरी
बाएँ / दाएँ / पीछे की ओर न्यूनतम होना चाहिए।700 मिमी, सामने न्यूनतम होना चाहिए।1500 मिमी।

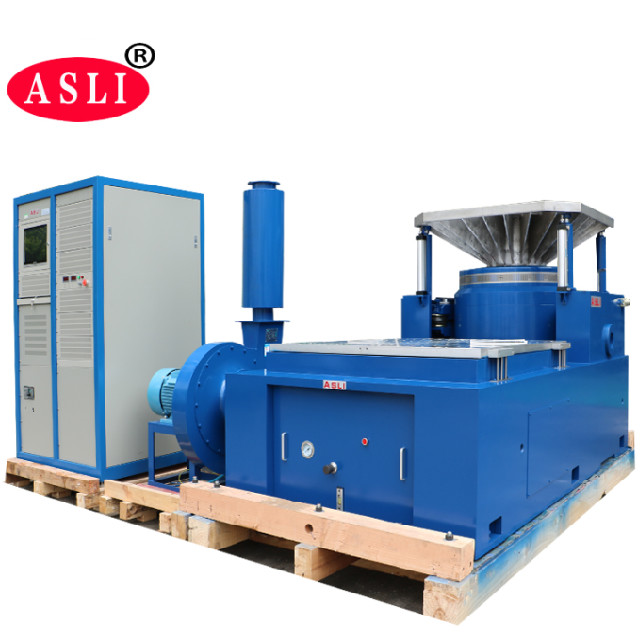

बड़े बल इलेक्ट्रो डायनेमिक वाइब्रेशन शेकर सिस्टम के लिए पैकेज:
पीपी फिल्म पहले, और फिर मशीन और मामले के बीच 10 मिमी फोम, और बाहर मानक निर्यात प्लाईवुड का मामला है।
