उच्च आवृत्ति कंपन परीक्षण मशीन कंपन शॉक परीक्षण उपकरण शेकर
कंपन परीक्षण प्रणाली के लिए, कृपया नीचे दी गई जानकारी तैयार करें और अपनी पूछताछ भेजें, हम आपको उपयुक्त मॉडल की सिफारिश करने में मदद करेंगे
नमूना विवरण
नमूना परीक्षण द्रव्यमान
नमूना आयाम
परीक्षण प्रोफ़ाइल यदि उपलब्ध हो
अधिकतम त्वरण परीक्षण का
X,Y,Z दिशा परीक्षण या केवल Z दिशा परीक्षण
डिस्प्ले में मॉडल विनिर्देश
| सिस्टम विनिर्देश | |||
| सिस्टम मॉडल: | ईएस- 3 | ||
| आवृत्ति रेंज: | 3~3500 | ||
| रेटेड बल | साइन एन | 3000 | |
| रैंडम एन | 3000 | ||
| शॉक एन | 6000 | ||
| अधिकतम त्वरण। | साइन (m/s2) | 1000 | |
| रैंडम (m/s2 आरएमएस) | 1000 | ||
| शॉक (m/s2) | 2000 | ||
| अधिकतम वेग। | साइन (m/s2) | 1.6 | |
| शॉक (m/s2) | 1.6 | ||
| अधिकतम विस्थापन। | अधिकतम यात्रा मिमी (पी-पी) |
25 | |
| मूविंग कॉइल | 3.5 किग्रा | ||
| मूविंग कॉइल का आयाम | व्यास 230 मिमी | ||
| अधिकतम लोड: | 100 किग्रा | ||
अन्य उपलब्ध कंपन शेकर चयन
| मॉडल |
रेटेड साइन बल (एन) |
रेटेड रैंडम बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (m/s2) | रेटेड गति (m/s) |
रेटेड विस्थापन (पी-पी)मिमी |
अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) |
आयाम मूविंग कॉइल (मिमी) |
| ईएस-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ईएस-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ईएस-2ए | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ईएस-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ईएस-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ईएस-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ईएस-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
रैंडम परीक्षण के लिए कंपन उदाहरण
विशेषताएं:
1. अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. हार्मोन के उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधा की स्थापना।
5. उन्नत तकनीक उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए चारों ओर सिस्टम को घुमाती है।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाना।
7. स्थिर कठोरता, छोटे गुब्बारे के असर की गतिशील कठोरता, कंपन तालिका की क्षमता बढ़ाना, कम-आवृत्ति प्रदर्शन में सुधार।क्षैतिज कंपन तालिका के तकनीकी पैरामीटर (X,Y अक्ष परीक्षण)
ऊर्ध्वाधर कंपन तालिका के तकनीकी पैरामीटर (Z, अक्ष परीक्षण):

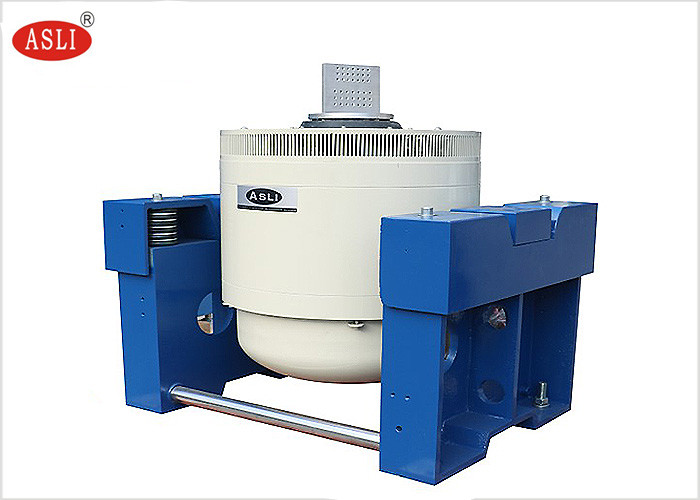

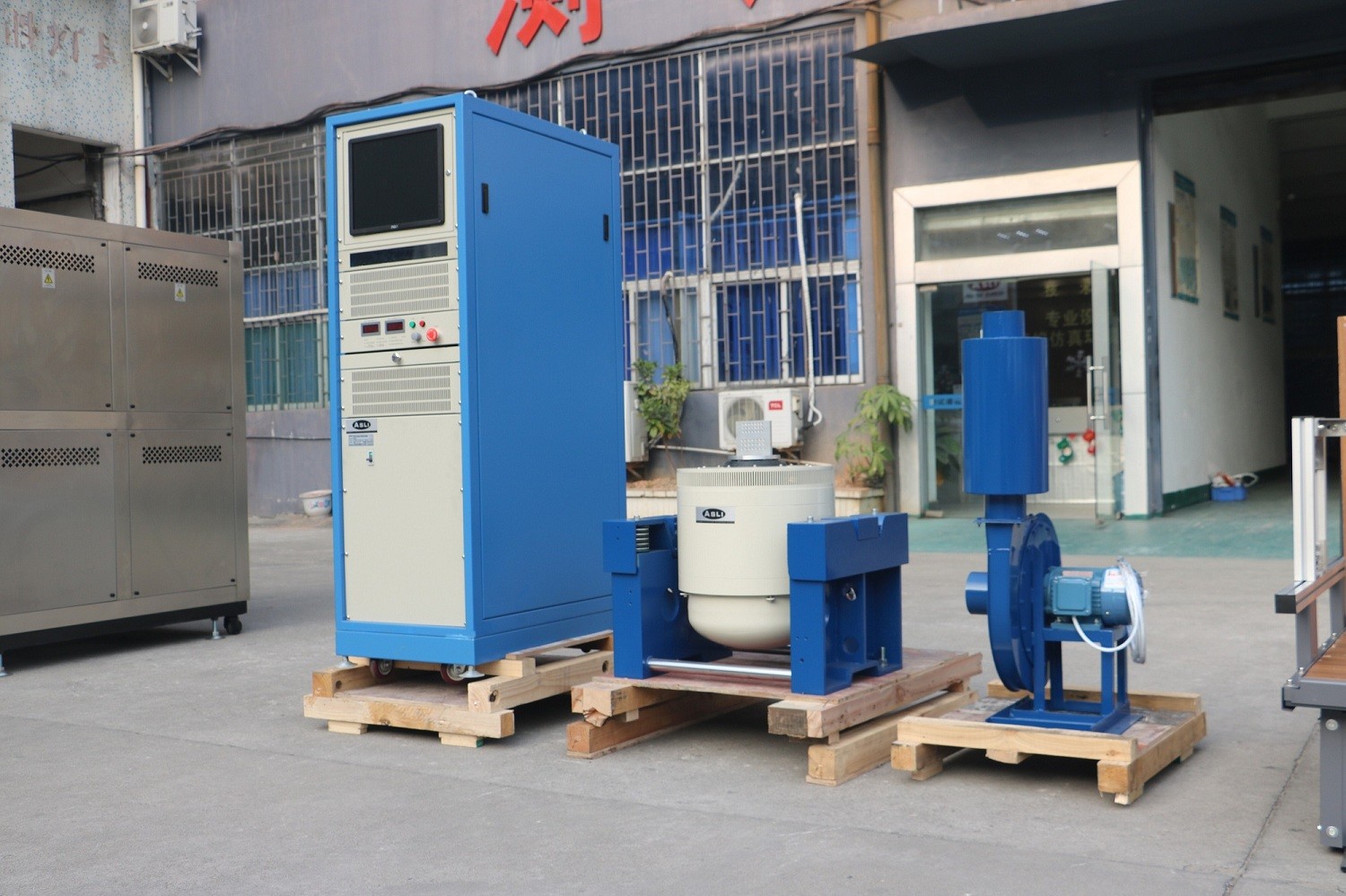

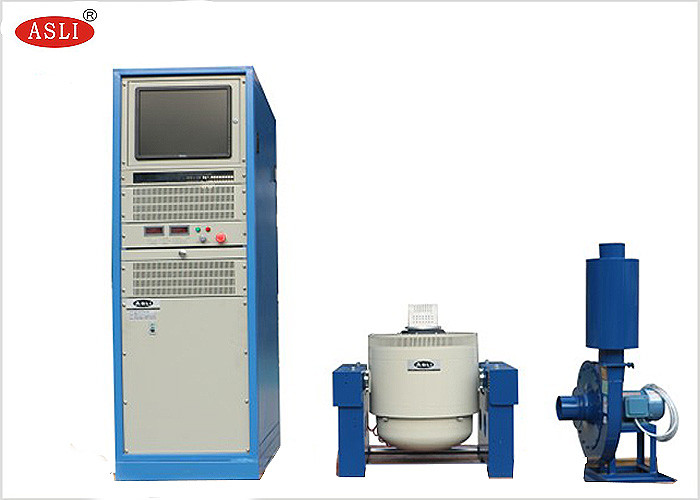

संदर्भ के लिए तस्वीरें:
पैकिंग छवि:
