इलेक्ट्रॉनिक घटकांसाठी उच्च फ्रिक्वेन्सी इलेक्ट्रोडायनामिक व्हायब्रेशन शेकर टेबल

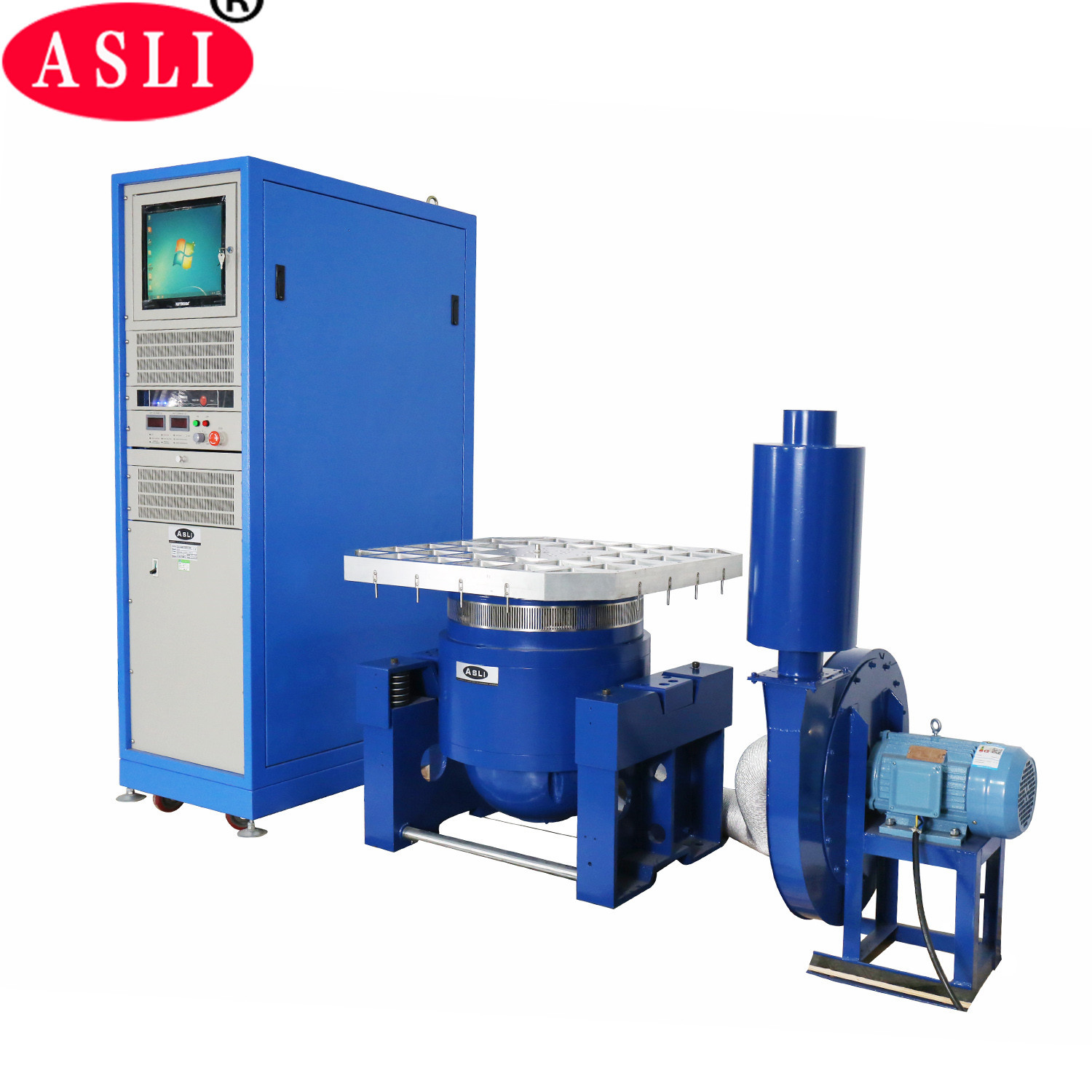

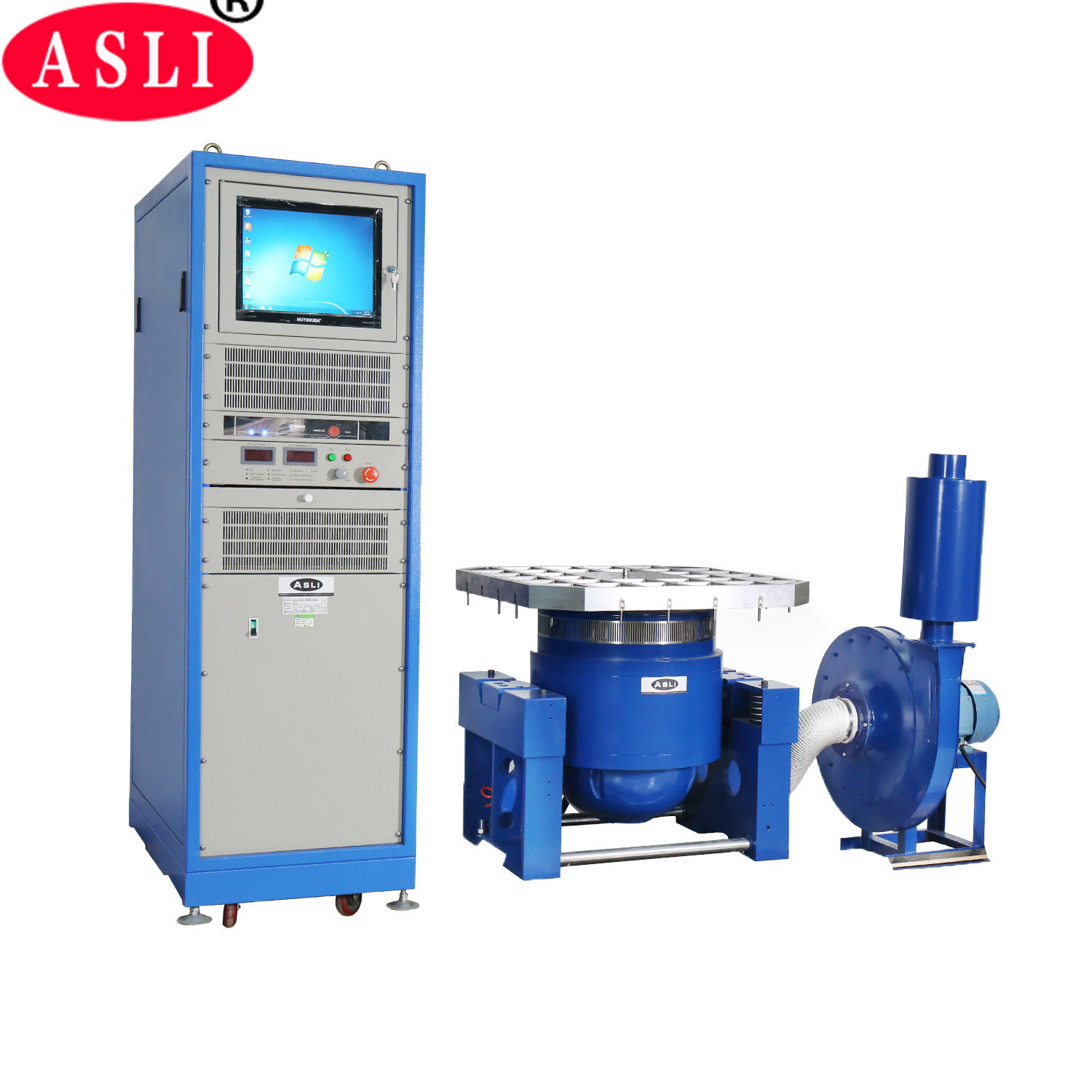

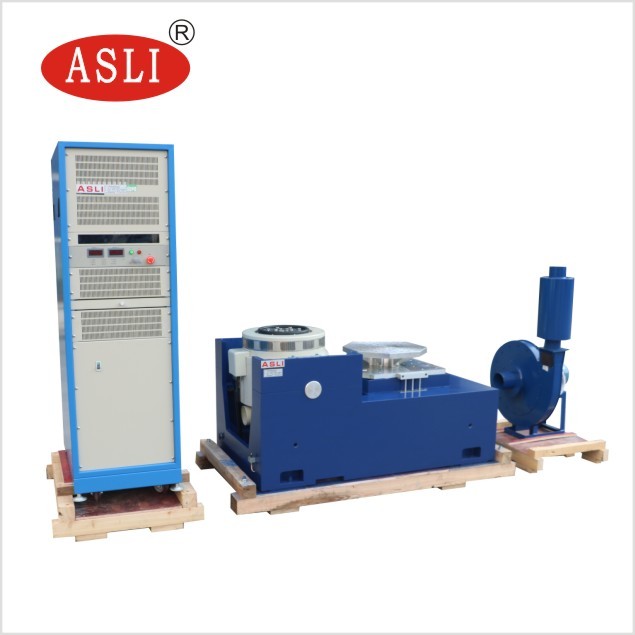

इलेक्ट्रोडायनामिक शेकर आणि व्हायब्रेशन टेस्टिंग मशीन ES-6 6000N
1. ES-6 6000N इलेक्ट्रोडायनामिक शेकर आणि व्हायब्रेशन टेस्टिंग उपकरण अनुप्रयोग:
उच्च फ्रिक्वेन्सी इलेक्ट्रो डायनामिक व्हायब्रेशन शेकर टेस्ट सिस्टीमचा राष्ट्रीय संरक्षण, शस्त्रे, विमानचालन, एरोस्पेस, दळणवळण, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल उपकरणे, घरगुती उपकरणे आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणावर वापर केला जातो.
2. ES-6 6000N इलेक्ट्रोडायनामिक शेकर आणि व्हायब्रेशन टेस्टिंग उपकरणवैशिष्ट्ये:
1. चांगल्या प्रकारे डिझाइन केलेले डायनॅमिक सर्कल स्केलेटन, उच्च स्टेज एक्सियल रेझोनन्स फ्रिक्वेन्सीसह.
2. दोन-चुंबकीय सर्किट, कमी चुंबकीय प्रवाह गळती, कॉम्पॅक्ट रचना आणि तर्कसंगत.
3. रॉकर रॉड रोलर बेअरिंग्ज सरळ आणि आयात-आधारित कंपोझिट बॉडी स्टिफनेस ओरिएंटेशन, विलक्षण भार क्षमता.
4. ट्रुनियन आयसोलेशन फाउंडेशन हार्मोनच्या वापरासाठी समर्पित, मोबाइल सोयीचे इन्स्टॉलेशन.
5. डायनॅमिक सर्कलची उच्च विश्वसनीयता सुनिश्चित करण्यासाठी प्रगत तंत्रज्ञान मूव्ह अराउंड सिस्टीम.
6. नवीन डक्ट डिझाइन आणि कूलिंग इफेक्ट वाढवते.
7. स्टॅटिक स्टिफनेस, बेअरिंग स्मॉल बलूनची डायनॅमिक स्टिफनेस, व्हायब्रेशन टेबल बेअरिंग क्षमता वाढवते.
3.ES-6 6000N इलेक्ट्रोडायनामिक शेकर आणि व्हायब्रेशन टेस्टिंग उपकरणतांत्रिक मापदंड:
| मॉडेल |
रेटेड साइन फोर्स (N) |
रेटेड रँडम फोर्स (N) |
फ्रिक्वेन्सी रेंज (Hz) |
रेटेड एक्सेलरेशन (m/s2) |
रेटेड स्पीड (m/s) |
रेटेड रिप्लेसमेंट (p-p)mm |
मॅक्स. लोडिंग (Kg) |
मूव्हिंग कॉइल (Kg) |
डायमेन्शन ऑफ मूव्हिंग कॉइल (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |

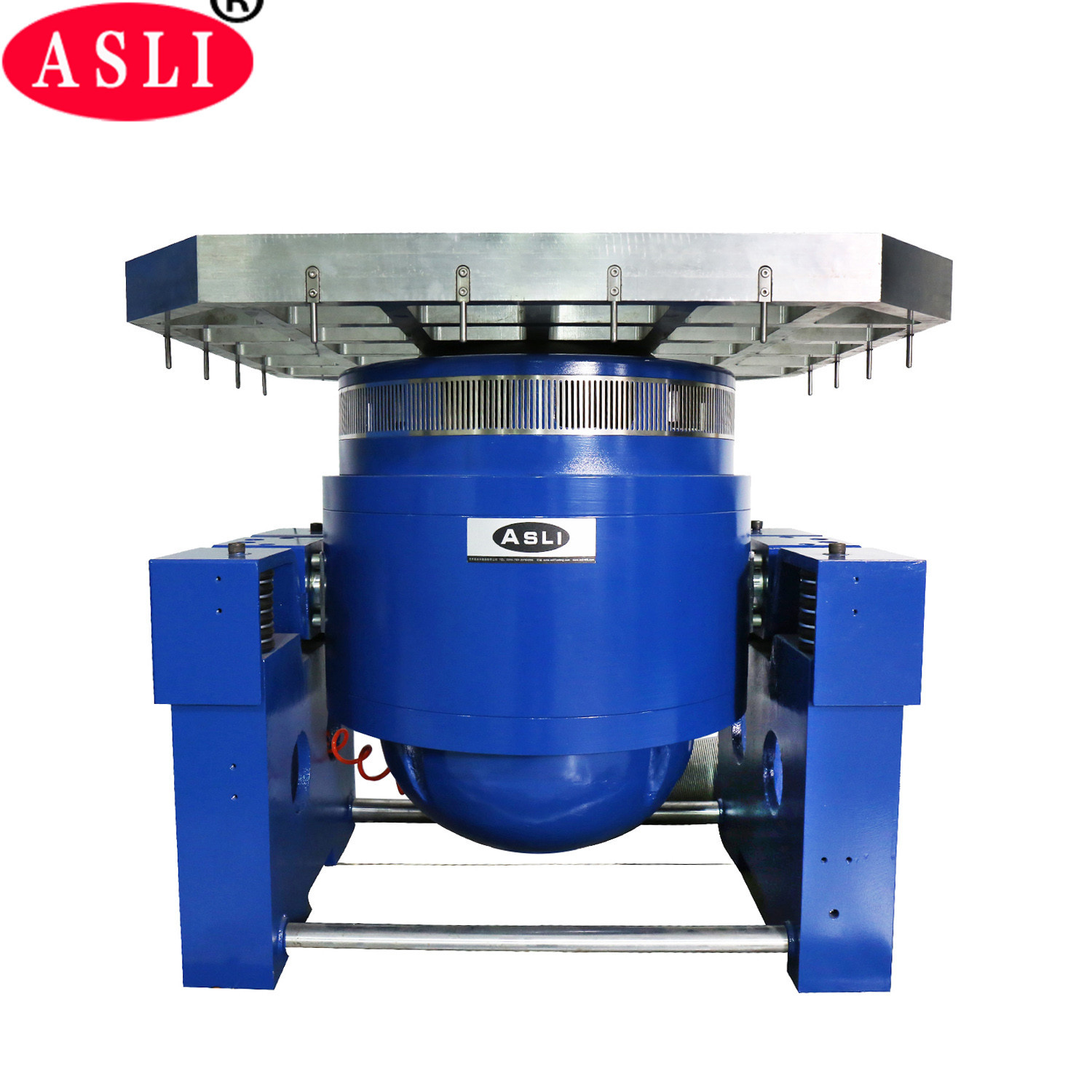

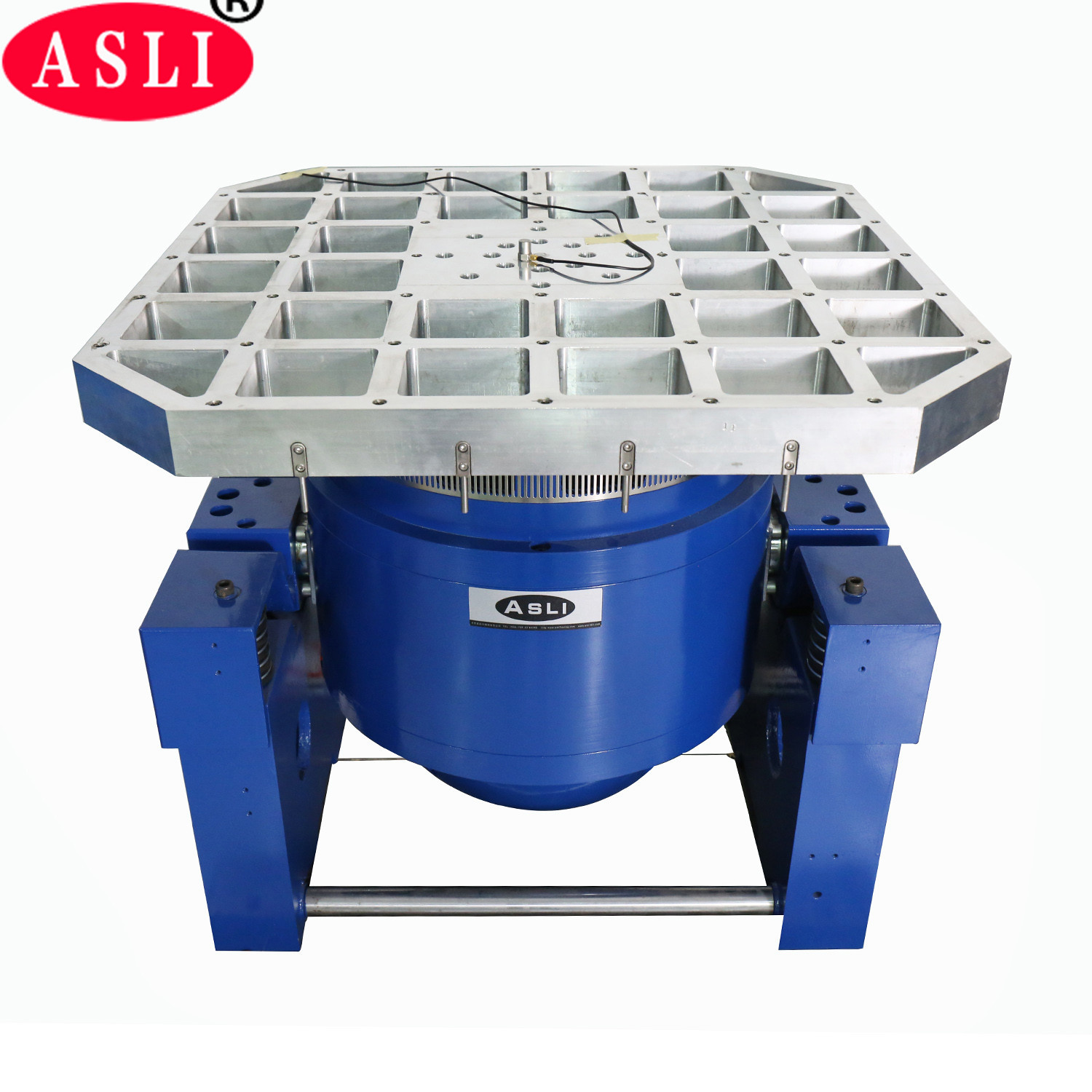

ES-6 इलेक्ट्रो डायनामिक व्हायब्रेशन शेकर
1. मापदंड
(1) रेटेड फोर्स: साइन फोर्स 6000N; रँडम फोर्स 6000N; शॉक फोर्स 12000N;
(2) फ्रिक्वेन्सी रेंज: 3Hz ते 3500Hz, फिक्स्ड फ्रिक्वेन्सी, स्वीप बॅक अँड फोर्थ, साइन, रँडम, शॉक
(3) स्वीप-फ्रिक्वेन्सी मोड: लिनियर, लॉगरिदमिक, स्वीप बॅक अँड फोर्थ, फिक्स्ड फ्रिक्वेन्सी
(4) स्वीप-फ्रिक्वेन्सी टाइम्स: 1 ते 32767
(5) स्वीप-फ्रिक्वेन्सी टाइम: फिक्स्ड फ्रिक्वेन्सी/सिंगल 1-3600 मिनिटे, स्वीप-फ्रिक्वेन्सी कर्व्ह्स प्रदर्शित केले जाऊ शकतात.
(7) मॅक्स. स्पीड: 1.6m/s
(8) मॅक्स. डिस्प्लेसमेंट: 25mmp-p (नॉन लोड), डबल पीक
(9) इम्पॅक्ट डिस्प्लेसमेंट: 25mm
(10) मूव्हिंग कॉइलचे वजन: 6.5kg
(11) व्हायब्रेशन वेव्ह: साइन, रँडम, शॉक, कंट्रोल स्पेक्ट्रा, वेव्ह, सिग्नल डायनॅमिक रेंज प्रदर्शित केली जाऊ शकते
(12) मूव्हिंग कॉइलचा व्यास: Φ230 mm
(13) व्हायब्रेशन सिस्टीम डायमेन्शन: W950xH650xD800 mm
(14) व्हायब्रेशन सिस्टीमचे वजन: 750KG
2 व्हायब्रेशन कंपोनंट्स तपशील
(1) व्हायब्रेशन जनरेटर 1 सेट
(2) व्हायब्रेशन कंट्रोलर 1 सेट
(3) कम्युनिकेशन कनेक्शन चेंबर 1 सेट
(4) DA-6 पॉवर एम्प्लिफायर 1 सेट
(5) एक्साइटेशन पॉवर 1 पीसी
(6) ड्रायव्हर सॉफ्टवेअर 1 सेट
(7) कूलिंग सिस्टीम 1 सेट
(8) कलर प्रिंटर 1 सेट
(9) एक्सेलरेशन सेन्सर (आउटपुट लाईनसह) 1 पीसी
2-4-2 कंट्रोलिंग सॉफ्टवेअर स्पेसिफिकेशन
2-4-2-1 सिनुसॉइडल वेव्ह
(1) कंट्रोल मोड: सिनुसॉइडल वेव्हफॉर्म कंट्रोलिंग सॉफ्टवेअर
(2) फ्रिक्वेन्सी रेंज: 1.0 ते 5000hz (1.0 ते 12000hz वैकल्पिक आहे)
(3) कंट्रोल डायनॅमिक रेंज: 100dB
(4) क्लोज्ड-लूप टाइम: 10ms
(5) कंट्रोल अचूकता: ±1dB
(6) फ्रिक्वेन्सी रिझोल्यूशन: 0.01%
(7) स्वीप वेलोसिटी: लिनियर स्वीप 0 ते 6000hz/s; लॉगरिदमिक स्वीप 0 ते 6000hz/s
(8) वेव्ह डिस्टॉर्शन: <0.3%
2-4-2-2 रँडम वेव्ह
(1) कंट्रोल मोड: PSD
(2) फ्रिक्वेन्सी रेंज: DC ते 4800Hz, (DC ते 11000Hz वैकल्पिक आहे)
(3) रिझोल्यूशन: मॅक्स.1600 लाइन्स
(4) कंट्रोल डायनॅमिक रेंज: 90dB
(5) क्लोज्ड-लूप टाइम: सामान्यतः 100ms
(6) कंट्रोल अचूकता: ±1dB
2-4-2-3 शॉक वेव्ह
(1) कंट्रोल मोड: वेव्हफॉर्म नियंत्रित केला जाऊ शकतो
(2) शॉक मोड: हाफ-साइन वेव्ह, सॉ टूथ वेव्ह, ट्रायंगुलर वेव्ह, रेक्टँगुलर वेव्ह, ट्रॅपेझॉइडल वेव्ह
(3) फ्रिक्वेन्सी रेंज: DC ते 22000Hz
(4) फ्रेम: मॅक्स.32K
(5) ड्यूरेशन टाइम: 0.5-3000ms
(6) कॉम्पेन्सेशन मोड: प्री-पल्स, आफ्टर-पल्स, प्री/आफ्टर-पल्स
