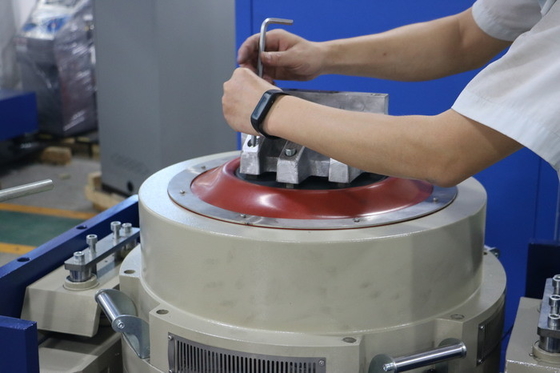

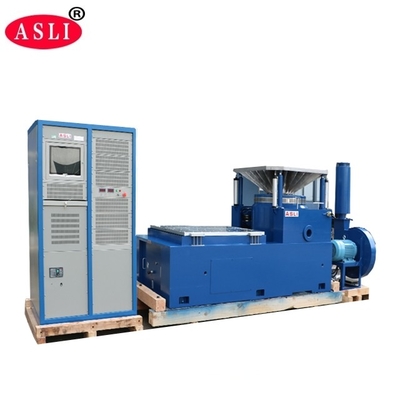

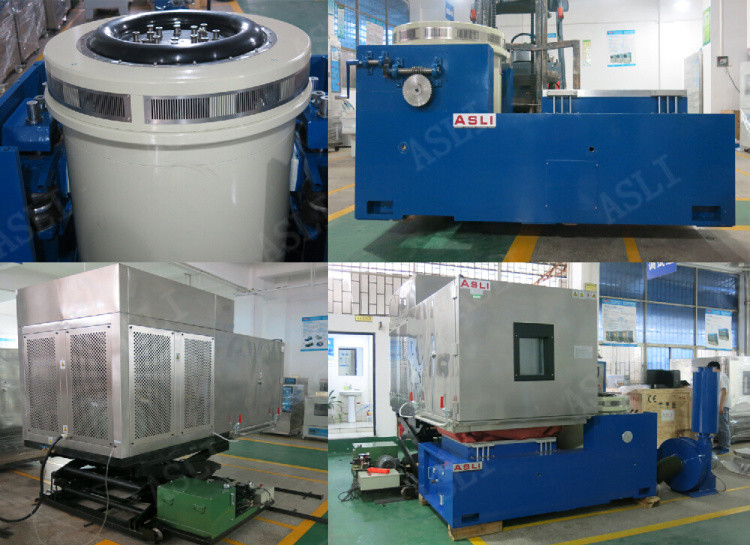

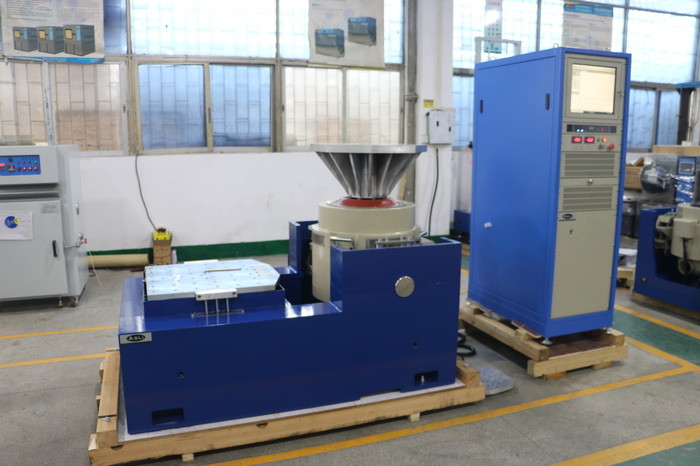

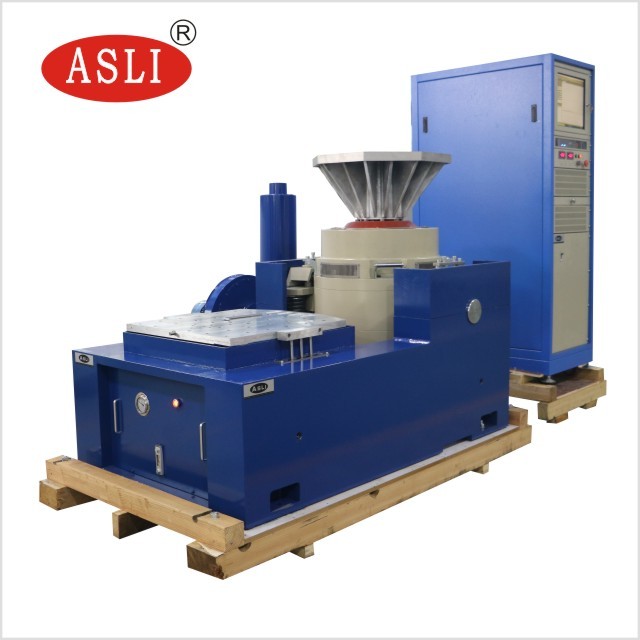

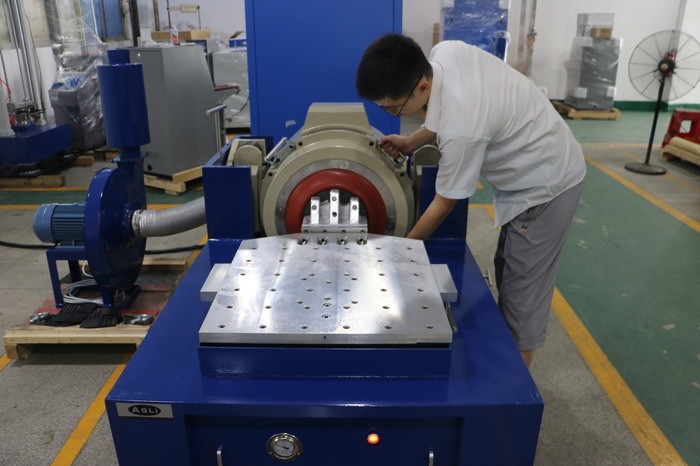

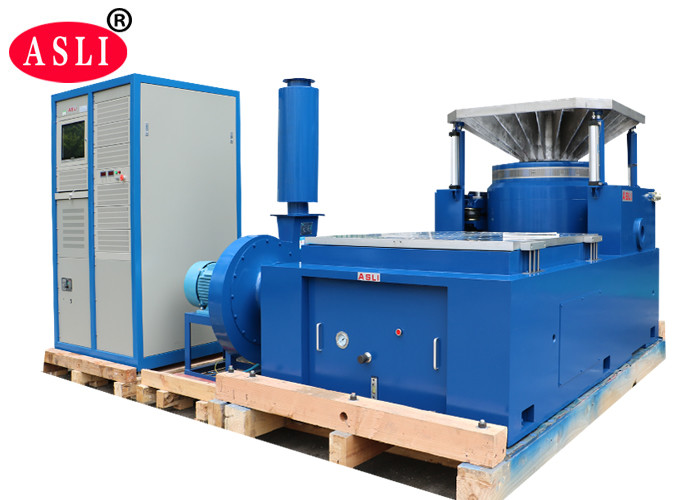

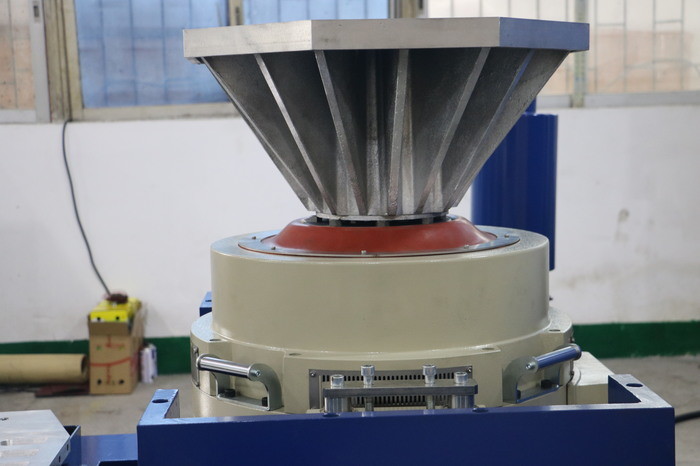

पीसीबी कंपन परीक्षण 6KN यादृच्छिक कंपन परीक्षण उपकरण
मानकों को पूरा करता है
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS आदि।
प्रमुख अनुप्रयोग:
पीसीबी कंपन परीक्षण
पैकेज
बबल बैग + वैक्यूम पैकिंग + प्लाईवुड मामले
के मानक विनिर्देशपीसीबी कंपन परीक्षण 6KN यादृच्छिक कंपन परीक्षण उपकरण
| मद | विवरण |
| साइन फोर्स | 5.88KN |
| शॉक फोर्स | 11.76KNK |
| आवृति सीमा | 5 ~ 3000 हर्ट्ज |
| विस्थापन | 51 मिमी |
| मैक्स।वेग | 2मी/से |
| मैक्स।त्वरण | 981 मी/से (बिना लोड किए) |
| आर्मेचर व्यास | 200 मिमी |
| अनुमत लोड टोक़ | >३०० एन•m |
| प्रभावी आर्मेचर मास | 6 किलो |
| मैक्स।भर क्षमता | 100 किलो |
| चुंबकीय रिसाव | ≤1 एमटी |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज |
| लोड अटैचमेंट | 16 स्टेनलेस स्टील M8 सम्मिलित करता है |
| आयाम (एल * डब्ल्यू * एच) | 850*665*760mm |
| लगभग।वजन | 990 किग्रा |
विनिर्देश
| नाम | लैब परीक्षण के लिए ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 कंपन परीक्षण बेंच | ||||||||
| नमूना | रेटेड साइन फोर्स (एन) | रेटेड यादृच्छिक बल (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम / एस 2) | रेटेड गति (एम / एस) | रेटेड विस्थापन (पीपी) मिमी | मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | २५० | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | १.८ | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | १.८ | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | १.८ | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | १.८ | 51 | 500 | 50 | 450 |
| ईएस-50 | ५०००० | ५०००० | 3-2700 | 1000 | १.८ | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | १.८ | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | १.८ | 51 | 1000 | 90 | 450 |
