उच्च आवृत्ति कंपन परीक्षण प्रणाली
Product Details
| आवेदन: | मटेरिला, ऑटोमोबाइल पार्ट्स, पैकिंग, घरेलू उत्पाद | वोल्टेज: | 380V |
|---|---|---|---|
| बिक्री के बाद सेवा प्रदान की गई: | वीडियो तकनीकी सहायता, ऑनलाइन सहायता, विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर, फील्ड रखरखाव और | गारंटी: | 1 वर्ष |
| लागू उद्योग: | सैन्य उद्योग, नागरिक, इलेक्ट्रॉनिक उपकरण, मोटर वाहन, स्पेयर पार्ट्स, इलेक्ट्रॉनिक्स, विमानन | प्रोडक्ट का नाम: | कंपन परीक्षण प्रणाली |
| शेकर बल: | 10KN | के लिए उपयुक्त: | अधिकतम 100 किलोग्राम परीक्षण आइटम लोड हो रहा है |
| आवृति सीमा: | 3~3500HZ | विस्थापन: | 51 मिमी |
| प्रमुखता देना |
60KN कंपन तालिका परीक्षण उपकरण,CE 3000Hz कंपन तालिका परीक्षण उपकरण,60KN यादृच्छिक कंपन तालिका |
||
Product Description
साइन स्वीप / साइन ड्वेल / साइन बर्स्ट / रैंडम / साइन ऑन रैंडम सभी प्रकार की उच्च आवृत्ति कंपन परीक्षण प्रणाली
यहां से डाउनलोड करने के लिए ब्रोशर लिंक मुफ्त है।
उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf
कंपन परीक्षण प्रणाली के लिए, कृपया नीचे दी गई जानकारी तैयार करें और अपनी पूछताछ भेजें, हम आपको उपयुक्त मॉडल की सिफारिश करने में मदद करेंगे
नमूना विवरण
नमूना परीक्षण द्रव्यमान
नमूना आयाम
परीक्षण प्रोफ़ाइल यदि उपलब्ध हो
अधिकतम त्वरण परीक्षण का
X,Y,Z दिशा परीक्षण या केवल Z दिशा परीक्षण
डिस्प्ले में मॉडल विनिर्देश
| सिस्टम विनिर्देश | |||
| सिस्टम मॉडल: | ES-10 | ||
| आवृत्ति रेंज: | 3~3500 | ||
| रेटेड बल | साइन N | 10000 | |
| रैंडम N | 20000 | ||
| शॉक N | 20000 | ||
| अधिकतम त्वरण। | साइन (m/s2) | 1000 | |
| रैंडम (m/s2 rms) | 1000 | ||
| शॉक (m/s2) | 2000 | ||
| अधिकतम वेग। | साइन (m/s2) | 1.8 | |
| शॉक (m/s2) | 1.8 | ||
| अधिकतम विस्थापन। | अधिकतम यात्रा mm (p-p) |
51 | |
| मूविंग कॉइल | 12kgs | ||
| मूविंग कॉइल का आयाम | Dia 240mm | ||
| अधिकतम लोड: | 270kgs | ||
अन्य उपलब्ध कंपन शेकर चयन
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s2) | रेटेड गति (m/s) |
रेटेड विस्थापन (p-p)mm |
अधिकतम। लोडिंग (Kg) | मूविंग कॉइल (Kg) |
आयाम मूविंग कॉइल (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
रैंडम परीक्षण के लिए कंपन उदाहरण
विशेषताएं:
1. अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति होती है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. हार्मोन के उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, मोबाइल सुविधा की स्थापना।
5. डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करने के लिए उन्नत तकनीक मूव अराउंड सिस्टम।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाना।
7. स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार।

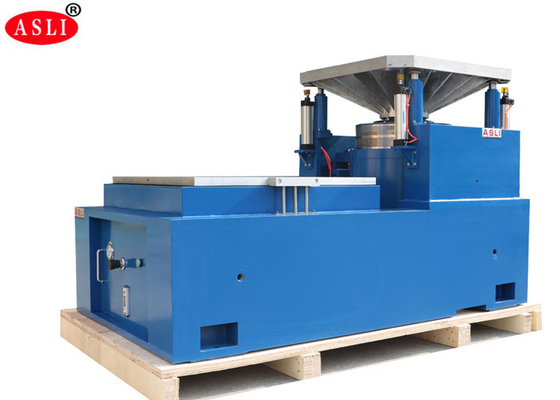

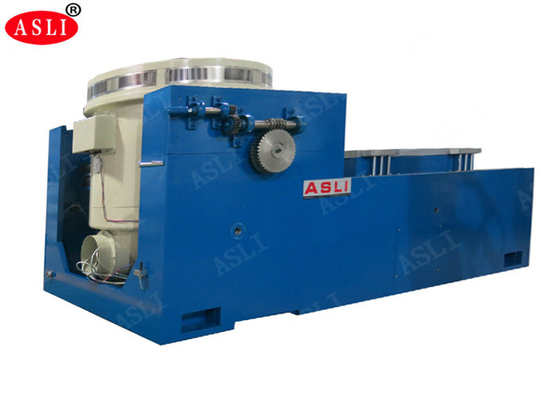

क्षैतिज कंपन तालिका के तकनीकी पैरामीटर (X,Y अक्ष परीक्षण)

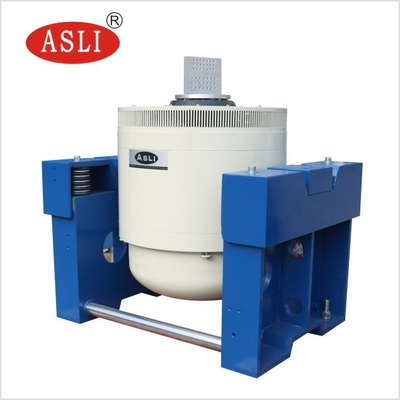

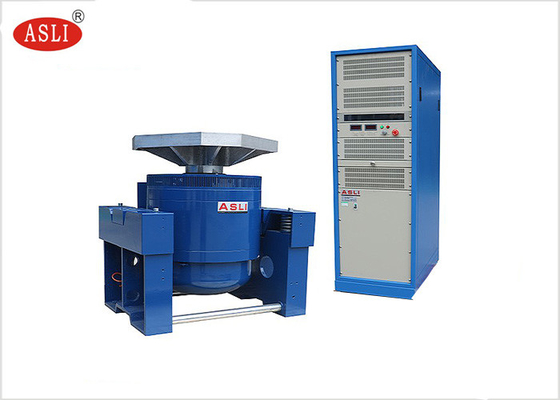

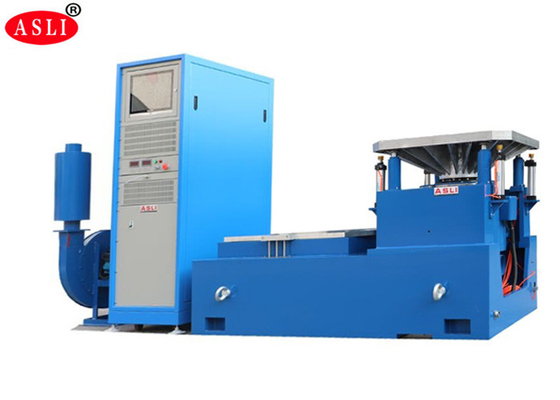

संदर्भ के लिए चित्र:

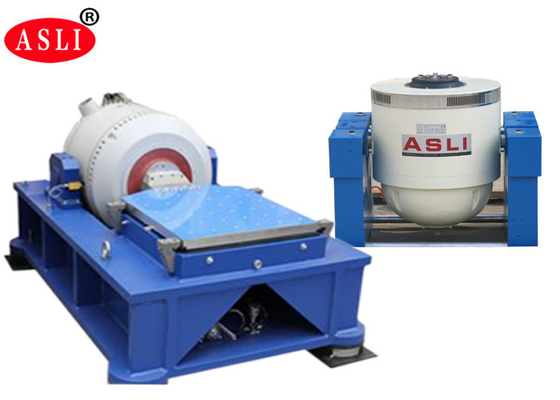

अधिक संदर्भ:
हमसे संपर्क करने के लिए आपका स्वागत है!
