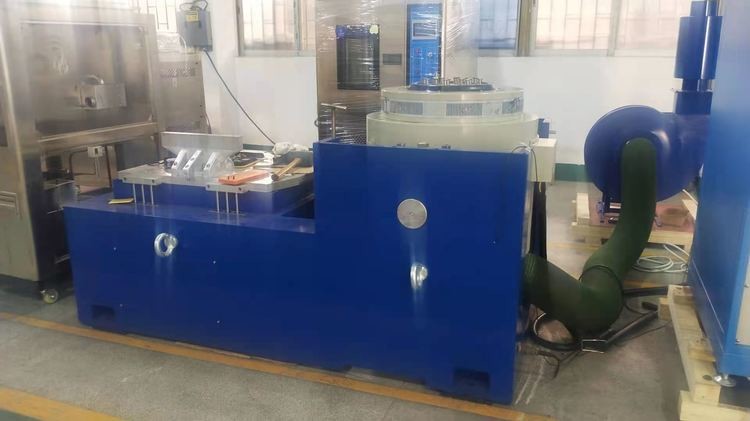

600 किग्रा रेटेड फोर्स के साथ इलेक्ट्रोडायनामिक शेकर परीक्षण उपकरण IEC61373 कंपन परीक्षण से मिलते हैं:
लागू मानक:
ISTA, GB, GJB, JIS,एमआईएल-एसटीडी, डीआईएन, आईएसओ, एएसटीएम, आईईसी,बी एस आदि
प्रमुख अनुप्रयोग:
आवेदन पत्र
हाई फ्रीक्वेंसी वाइब्रेशन शेकर ने 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड कंकाल एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग एंड लीनियर गाइडेंस', 'ट्रूनियन आइसोलेशन' एडवांस्ड मॉडर्न टेक्नोलॉजी और स्पेशल टेक्नोलॉजी को अपनाया। एक्स, वाई, जेड तीन-अक्ष साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, शास्त्रीय (आधा-साइन) पल्स और शॉक प्रतिक्रिया स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है।यह व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।
(1) रेटेड बल: साइन बल 6000N;यादृच्छिक बल 6000N;सदमे बल 12000N;
(2) फ़्रीक्वेंसी रेंज: 5 हर्ट्ज से 3500 हर्ट्ज, फिक्स्ड फ़्रीक्वेंसी, आगे और पीछे स्वीप, साइन, रैंडम, शॉक
(3) स्वीप-फ़्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, स्वीप आगे और पीछे, फिक्स्ड फ़्रीक्वेंसी
(4) स्वीप-फ़्रीक्वेंसी टाइम्स: 1 से 32767
(5) स्वीप-फ़्रीक्वेंसी टाइम: फिक्स्ड फ़्रीक्वेंसी / सिंगल 1-3600mins, स्वीप-फ़्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं।
(6) मैक्स।त्वरण 1000m/s2(गैर भार)
(7) मैक्स लोड 180 किलो
(8) मैक्स।विस्थापन: 25 मिमी पीपी (नॉन लोड), डबल पीक
(9) प्रभाव विस्थापन: 25 मिमी
(10) मूविंग कॉइल का वजन: 6.5 किग्रा
(11) कंपन दिशा: लंबवत
(12) कंपन तरंग: साइन, यादृच्छिक, झटका
(13) मूविंग कॉइल का व्यास: 230 मिमी
(14) कंपन प्रणाली आयाम (मिमी): W850xH750xD550mm
(15) कंपन प्रणाली वजन: 590 किग्रा

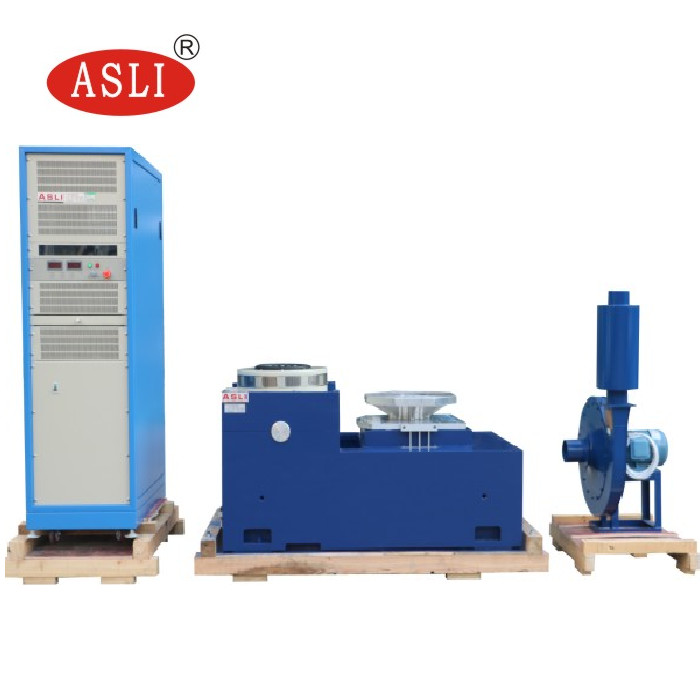

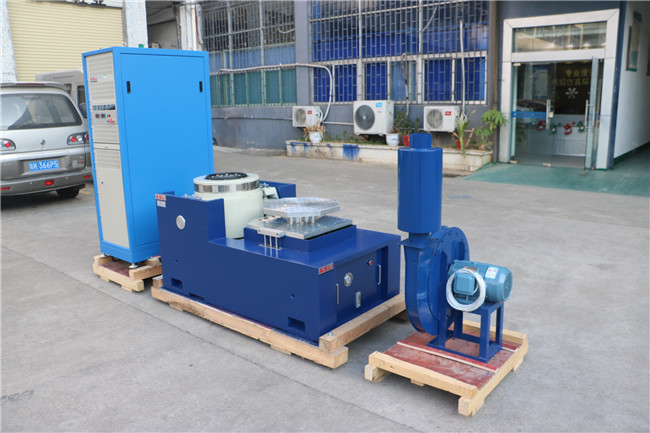

2-2 कंपन घटक विवरण
(1) कंपन जेनरेटर 1 सेट
(2) कंपन नियंत्रक 1 सेट
(3) संचार कनेक्शन चैंबर 1 सेट
(4) डीए-6 पावर एम्पलीफायर 1 सेट
(5) उत्तेजना शक्ति 1 पीसी
(7) ड्राइवर सॉफ्टवेयर 1 सेट
(8) शीतलन प्रणाली 1 सेट
(9) औद्योगिक कंप्यूटर 1 सेट
तकनीकी पैमाने:
| नाम | ऑटो पार्ट्स के लिए पैकिंग कंपन तालिका / कंपन तालिका परीक्षक | ||||||||
| आदर्श | रेटेड साइन फोर्स (एन) | रेटेड यादृच्छिक बल (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम / एस 2) | रेटेड गति (एम / एस) | रेटेड विस्थापन (पीपी) मिमी | मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
