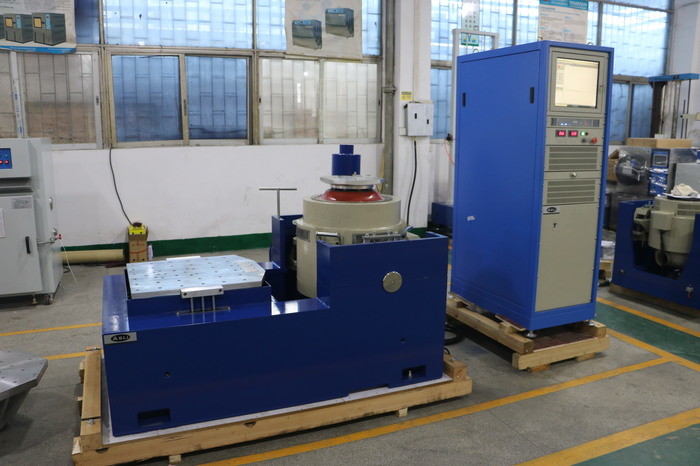

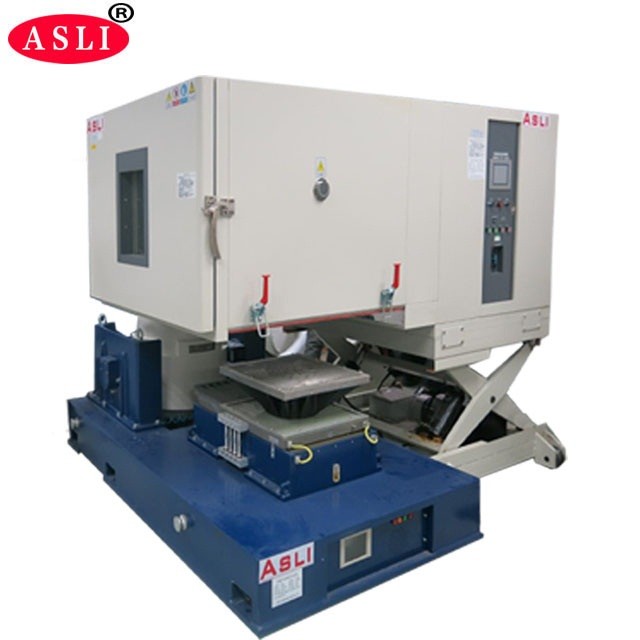

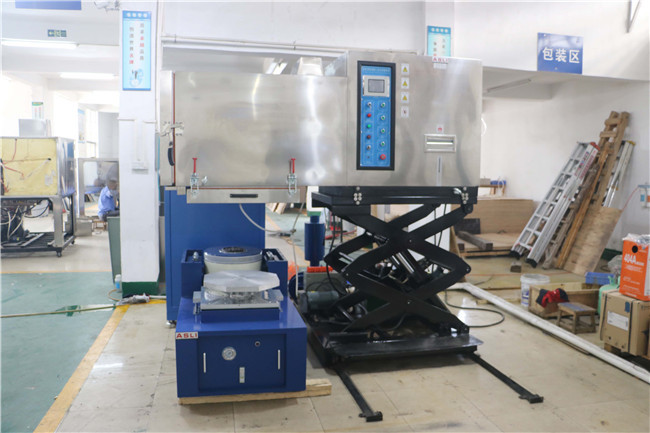

इलेक्ट्रॉनिक्स पीसीबी के लिए तापमान आर्द्रता संयुक्त इलेक्ट्रोडायनामिक कंपन शेकर सिस्टम
पीसीबी के लिए उच्च आवृत्ति लंबवत और क्षैतिज जेनरेटर इलेक्ट्रोमैग्नेटिक कंपन शेकर का उपयोग उत्पाद और पैकेज डिज़ाइन की अनुनाद आवृत्तियों का मूल्यांकन करने और वितरण या उपयोग के वातावरण में होने वाले यादृच्छिक कंपन को अनुकरण करने के लिए किया जाता है।मशीन का उपयोग करना आसान है, सरकार, उद्योग और कॉर्पोरेट विनिर्देशों के अनुसार कंपन परीक्षण की एक विस्तृत श्रृंखला कर सकता है।
1. परीक्षण कक्ष और रेफ्रिजरेटिंग सिस्टम की एक संयुक्त संरचना कॉम्पैक्ट और सुंदर डिजाइन का दावा करती है;स्वतंत्र कंसोल
2. इसे संचालन के लिए सुविधाजनक बनाने के लिए;मूल रेफ्रिजरेटिंग कंप्रेसर इकाई और इसके मुख्य सामान विदेशों से आयात किए जाते हैं
3. आयातित एलसीडी रंग टच स्क्रीन नियंत्रक तापमान आर्द्रता कार्यक्रमों के ऑटोमोबाइल नियंत्रण में सक्षम;
4. R232 दूरसंचार इंटरफेस के साथ।ग्राहक की अनूठी मांगों को पूरा करने के लिए, उपयोगकर्ता यह सुनिश्चित करने के लिए कंपन परीक्षण बेंच के विभिन्न मॉडलों में से चुन सकते हैं कि अच्छे कूल के अलावा
5. हीट और एयर सील सिस्टम, इस कंपन बेंच में यांत्रिक कंपन का उल्लेखनीय प्रभाव भी होगा
विश्वसनीयता परीक्षण उपकरण, सदमे कंपन
तकनीकी पैमाने:
| आदर्श | THV-408 (ए ~ एफ) |
| आंतरिक आयाम | W600 × H850 × D800 (मिमी) |
| बाहरी आयाम | W850×H1950×D2100(मिमी) |
| तापमान सीमा | कम तापमान: (ए: 25ºC; बी: 0ºC; सी: -20ºC; डी: -40ºC; ई: -60ºC; एफ: -70ºC) उच्च तापमान: 100ºC (150ºC) |
| आर्द्रता रेंज | 20% ~ 98% आरएच (10% -98% आरएच / 5% -98% आरएच एक विशेष वैकल्पिक स्थिति है, डीह्यूमिडिफायर की आवश्यकता है) |
|
विश्लेषणात्मक सटीकता / वितरण तापमान और नमी |
0.1ºC;0.1% आरएच / ± 2.0ºC;±3.0% आरएच |
|
सटीकता को नियंत्रित करें तापमान का और नमी |
± 0.5ºC;± 2.5% आरएच |
|
तापमान चढ़ना गिरना गति दर |
तापमान लगभग बढ़ रहा है।0.1 ~ 3.0ºC / मिनट / तापमान लगभग गिर रहा है।0.1 ~ 1.5ºC / मिनट; (गिरती गति दर न्यूनतम 1.5ºC/मिनट एक विशेष वैकल्पिक स्थिति है) |
|
आंतरिक और बाहरी सामग्री |
आंतरिक बॉक्स की सामग्री एसयूएस 304 # स्टेनलेस स्टील है, बाहरी बॉक्स स्टेनलेस स्टील है या पेंट कोटेड के साथ कोल्ड रोल्ड स्टील देखें। |
| इन्सुलेशन सामग्री | उच्च तापमान, उच्च घनत्व, क्लोरीन, एथिल एसिटम फोम इन्सुलेशन सामग्री के प्रतिरोधी |
| शीतलन प्रणाली | विंड कूलिंग या वाटर कूलिंग / सिंगल सेगमेंट कंप्रेसर (-40ºC, डबल सेगमेंट कंप्रेसर -70ºC) |
| सुरक्षा उपकरण |
फ्यूज-फ्री स्विच, कंप्रेसर के लिए ओवरलोडिंग प्रोटेक्शन स्विच, हाई और लो वोल्टेज कूलेंट सुरक्षा स्विच, अधिक आर्द्रता और अधिक तापमान संरक्षण स्विच, फ़्यूज़, गलती चेतावनी प्रणाली, जल लघु भंडारण चेतावनी संरक्षण |
| वैकल्पिक सहायक उपकरण | ऑपरेशन होल (वैकल्पिक), रिकॉर्डर (वैकल्पिक), जल शोधक, डीह्यूमिडिफ़ायर के साथ आंतरिक दरवाजा |
|
कंपन परीक्षण उपकरण |
ग्राहक की परीक्षण स्थिति, तकनीकी मानकों के अनुसार उचित कंपन परीक्षण बेंच चुनें कृपया इलेक्ट्रोडायनामिक्स लें |
| शक्ति | AC380V 3 वाक्यांश 5 लाइनें, 50/60HZ |
| नाम | ऑटो पार्ट्स के लिए पैकिंग कंपन तालिका / कंपन तालिका परीक्षक | ||||||||
| आदर्श | रेटेड साइन फोर्स (एन) | रेटेड यादृच्छिक बल (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम / एस 2) | रेटेड गति (एम / एस) | रेटेड विस्थापन (पीपी) मिमी | मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
यदि आपको इलेक्ट्रॉनिक्स पीसीबी के लिए तापमान आर्द्रता संयुक्त इलेक्ट्रोडायनामिक कंपन शेकर सिस्टम के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
