6000N इलेक्ट्रोडायनामिक कंपन परीक्षण तालिका
Product Details
| साइन फोर्स: | 6000N | आवृत्ति: | 3-3500Hz |
|---|---|---|---|
| त्वरण: | 100 ग्राम | ऊर्ध्वाधर विस्तारक: | 500 * 500 मिमी |
| क्षैतिज पर्ची तालिका: | 500 * 500 मिमी | गति: | 1.6 m / s |
| विस्थापन: | 25mm | ||
| प्रमुखता देना |
6000N क्षैतिज इलेक्ट्रोडायनामिक शेकर,3500hz कंपन परीक्षण तालिका,6000N कंपन परीक्षण तालिका |
||
Product Description

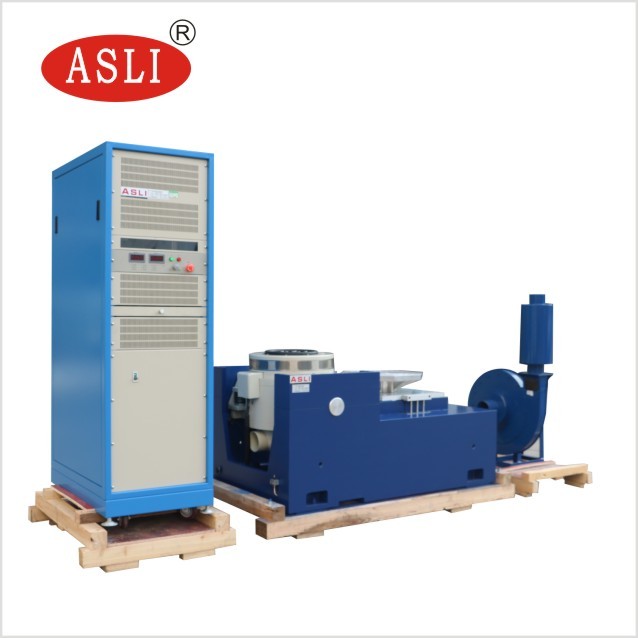

इलेक्ट्रोडायनामिक शेकर और कंपन परीक्षण तालिका ES-6 6000N
ES-6 6000N Electrodynamic प्रकार के बरतन और कंपन परीक्षण उपकरण
इलेक्ट्रोडायनामिक शेकर और कंपन परीक्षण मशीन ES-6 6000N
1. ES-6 6000N Electrodynamic प्रकार के बरतन और कंपन परीक्षण उपकरण आवेदन:
उच्च आवृत्ति इलेक्ट्रो गतिशील कंपन शकर परीक्षण प्रणाली का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।
2. ES-6 6000N Electrodynamic प्रकार के बरतन और कंपन परीक्षण उपकरण विशेषताएं :
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी लोड क्षमता।
4. हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन।
5. उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि यह सुनिश्चित हो सके कि उच्च विश्वसनीयता का गतिशील चक्र।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाने।
7. स्थैतिक कठोरता, असर छोटा गुब्बारा की गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाती है
३।ES-6 6000N Electrodynamic प्रकार के बरतन और कंपन परीक्षण उपकरण तकनीकी मापदंड:
| नमूना |
रेटेड साइन बल (N) |
रैंडम रेटेड बल (N) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (एम / एस २) |
रेटेड गति (एम / एस) |
रेटेड प्रतिस्थापन (पीपी) मिमी |
मैक्स। लोड हो रहा है (किलो) |
चलती कुंडल (किलो) |
का आयाम मूविंग कॉइल (मिमी) |
| ईएस -1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | २५ | 70 | 2.5 है | Φ150 |
| ईएस -3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | २५ | 100 | 3.5 | Φ150 |
| ईएस -6 | 6000 है | 6000 है | 3-3500 | 1000 | 1.6 | २५ | 180 | 6.5 | Φ230 |
| ईएस -10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | ५१ | 270 | १४ | Φ240 |
| ईएस -20 | 20000 रु | 20000 रु | 3-3000 | 1000 | 1.8 | ५१ | 300 | ३० | Φ320 |
.....

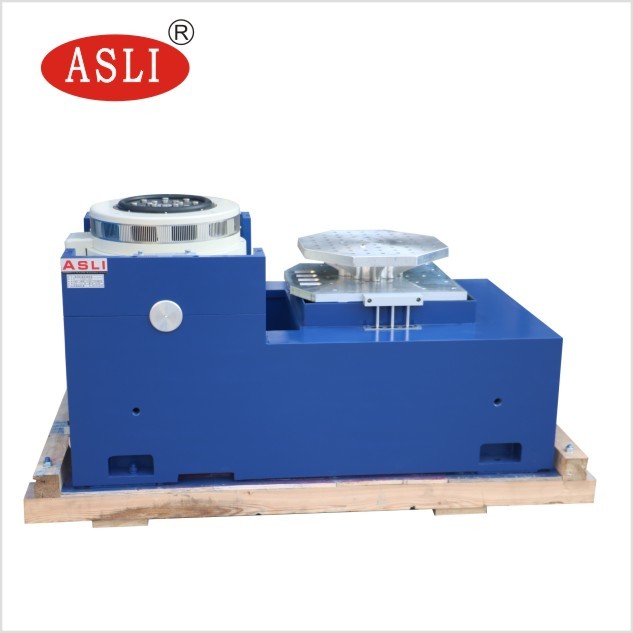

ES-6 इलेक्ट्रो डायनेमिक वाइब्रेशन शेकर
1. पैरामीटर
(1) रेटेड बल: साइन बल 6000N;यादृच्छिक बल 6000N;सदमे बल 12000N;
(2) फ़्रीक्वेंसी रेंज: 3 हर्ट्ज से 3500 हर्ट्ज़, फिक्स्ड फ़्रीक्वेंसी, आगे-पीछे स्वीप, साइन, रैंडम, शॉक
(3) स्वीप-फ़्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, आगे और पीछे स्वीप, फ़्रीक्वेंसी
(४) स्वीप-फ्रीक्वेंसी टाइम्स: १ से ३२ .६ep
(5) स्वीप-फ्रीक्वेंसी टाइम: फिक्स्ड फ्रीक्वेंसी / सिंगल 1-3600mins, स्वीप-फ्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं।
(() अधि।गति: 1.6 मीटर / एस
(() अधि।विस्थापन: 25 मिमी-पी (गैर लोड), डबल चोटी
(९) प्रभाव विस्थापन: २५ मिमी
(10) मूविंग कॉइल का वजन: 6.5 किग्रा
(11) कंपन तरंग: साइन, रैंडम, शॉक, कंट्रोल स्पेक्ट्रा, वेव, सिग्नल डायनामिक रेंज प्रदर्शित किया जा सकता है
(12) मूविंग कॉइल का व्यास: mm230 मिमी
(13) कंपन प्रणाली आयाम: W950xH650xD800 मिमी
(14) कंपन प्रणाली का वजन: 750KG

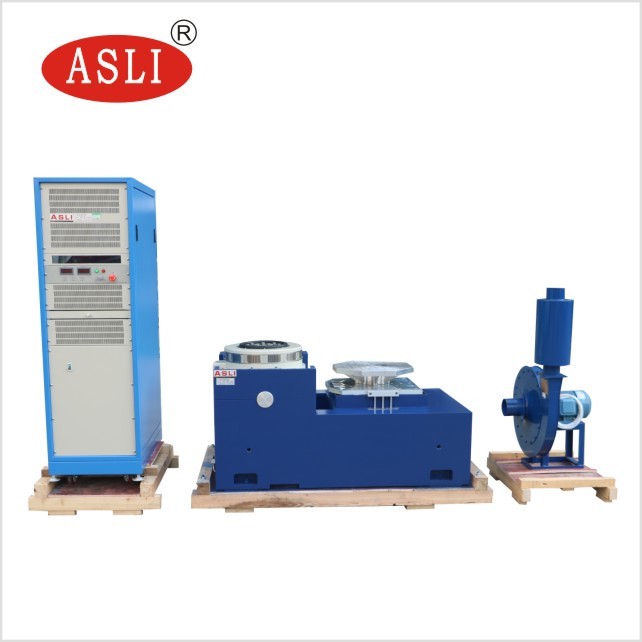

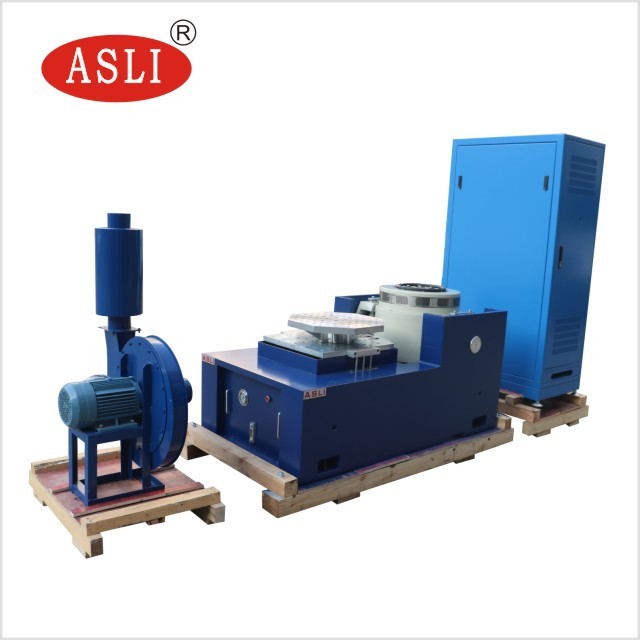

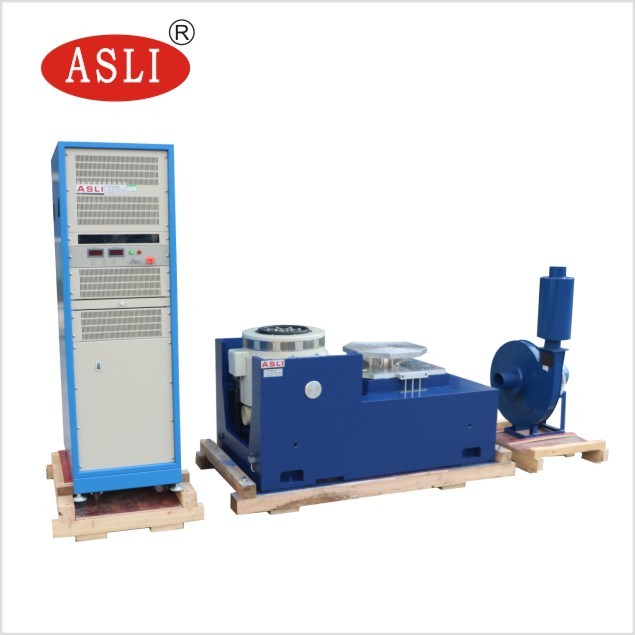

2 कंपन घटक विवरण
()1) कंपन जनरेटर 1 सेट
(२) कंपन नियंत्रक १ सेट
(3) संचार कनेक्शन चैंबर 1 सेट
(4) DA-6 पावर एम्पलीफायर 1 सेट
(5) उत्तेजना पावर 1 पीसी
(6) ड्राइवर सॉफ्टवेयर 1 सेट
(7) कूलिंग सिस्टम 1 सेट
(8) कलर प्रिंटर 1 सेट
(९) एक्सेलेरेशन सेंसर (आउटपुट लाइन शामिल करें) १ पी.सी.
2-4-2 नियंत्रण सॉफ्टवेयर विशिष्टता
2-4-2-1 साइनसोइडल वेव
(1) नियंत्रण मोड: साइनसोइडल वेवफॉर्म कंट्रोलिंग सॉफ्टवेयर
(2) फ्रिक्वेंसी रेंज: 1.0 से 5000 हर्ट्ज (1.0 से 12000 हर्ट्ज वैकल्पिक है)
(3) नियंत्रण गतिशील रेंज: 100dB
(4) बंद-लूप समय: 10ms
(5) नियंत्रण सटीकता: B 1dB
(6) आवृत्ति संकल्प: 0.01%
(7) स्वीप वेग: रैखिक स्वीप 0 से 6000 हर्ट्ज / एस;लॉगरिदमिक स्वीप 0 से 6000hz / s
(8) वेव विरूपण: <0.3%
2-4-2-2 रैंडम वेव
(1) नियंत्रण मोड: पीएसडी
(2) फ्रिक्वेंसी रेंज: DC से 4800Hz, (DC से 11000Hz वैकल्पिक है)
(3) रिज़ॉल्यूशन: मैक्स.1600 लाइनें
(४) कंट्रोल डायनामिक रेंज: ९ ० डीबी
(5) बंद-लूप समय: आमतौर पर 100ms
(6) नियंत्रण सटीकता: B 1dB
2-4-2-3 शॉक वेव
(1) नियंत्रण मोड: तरंग को नियंत्रित किया जा सकता है
(2) शॉक मोड: आधा-साइन लहर, देखा दांत लहर, त्रिकोणीय लहर, आयताकार लहर, ट्रेपियोइड लहर
(3) फ्रिक्वेंसी रेंज: DCto22000Hz
(४) फ़्रेम: मैक्स ३२ के
(5) अवधि: 0.5-3000ms
(६) मुआवजा मोड: प्री-पल्स, आफ्टर-पल्स, प्री / आफ्टर-पल्स
