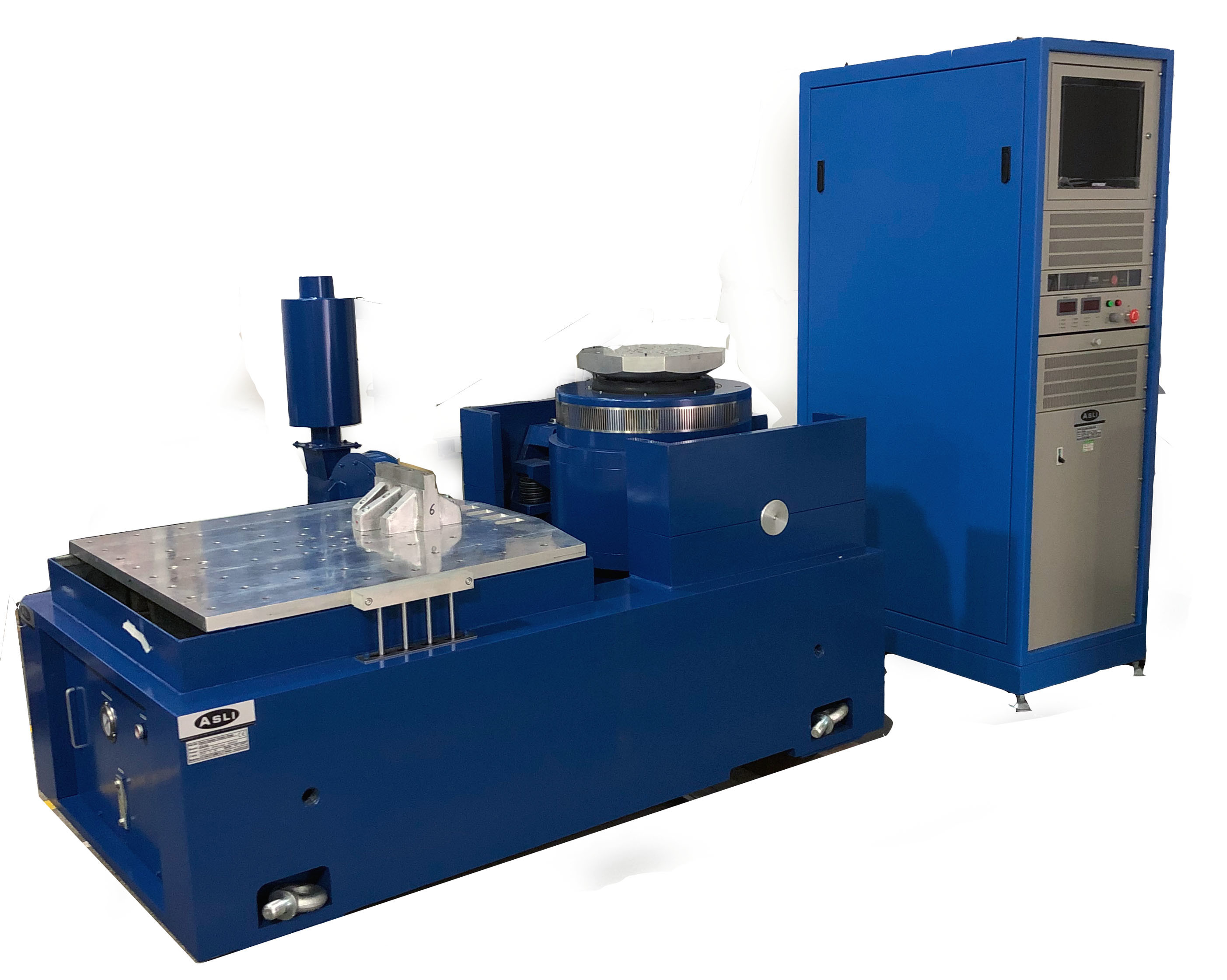

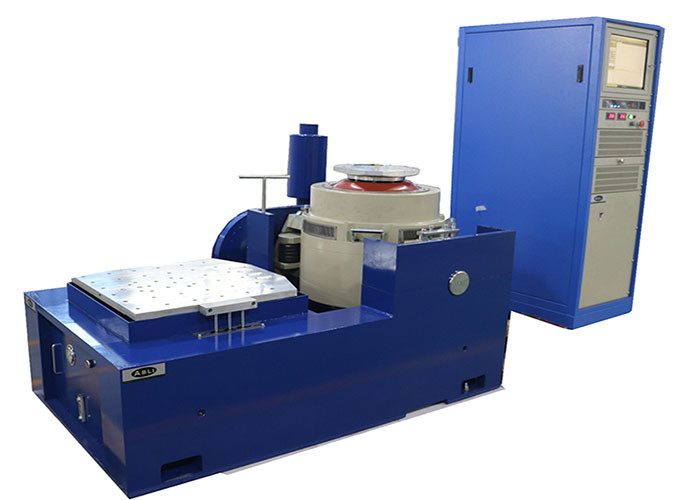

एलईडी डिस्प्ले डिवाइसेस कंपन परीक्षण के लिए 30000N इलेक्ट्रोडायनामिक शेकर
एलईडी डिस्प्ले डिवाइसेस कंपन परीक्षण के लिए 30000N इलेक्ट्रोडायनामिक शेकरव्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोबाइल, घरेलू उपकरणों और अन्य उद्योगों में उपयोग किया जाता है।इस प्रकार के उपकरण का उपयोग प्रारंभिक दोषों की खोज के लिए किया जाता है, वास्तविक काम करने की स्थिति और संरचना शक्ति परीक्षण का अनुकरण करने के लिए, उत्पाद अनुप्रयोग विस्तृत है, आवेदन की चौड़ाई स्पष्ट है, परीक्षण प्रभाव उल्लेखनीय और विश्वसनीय है।साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ़्रीक्वेंसी मल्टीप्लायर, लॉगरिदम, मैक्सिमम एक्सीलरेशन, एम्पलीट्यूड मॉड्यूलेशन, टाइम कंट्रोल, फुल फंक्शन कंप्यूटर कंट्रोल, सिंपल फिक्स्ड एक्सेलेरेशन / फिक्स्ड एम्पलीट्यूड।3 महीने के परीक्षण, स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता को चलाने में निरंतर विफलता के माध्यम से उपकरण।
प्रदर्शन डेटा शीट
| शेखर (ईएस-30) | ||
| साइन बल (शिखर) | 30kN | |
| सदमे बल (शिखर) | 60 kN | |
| आवृति सीमा | 5~2,600 हर्ट्ज | |
| विस्थापन (निरंतर) | 100 मिमी | |
| मैक्स।वेग | 1.8 मी/एस | |
| मैक्स।त्वरण | 75 जी | |
| आर्मेचर व्यास | 445 मिमी | |
| 1अनुसूचित जनजाति आदेश गुंजयमान आवृत्ति | २,400 हर्ट्ज | |
| स्वीकार्य विलक्षण क्षण | >500 एनएक्सएम | |
| आर्मेचर वजन | 40 किलो | |
| वह / अनुसूचित जनजाति पेंच आयाम | एम10 (मीट्रिक) | |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज | |
| मैक्स। पीआयलोड | 500 किग्रा | |
| चुंबकीय प्रवाह रिसाव | ≤1 एमटी | |
| आयाम (एल × डब्ल्यू × एच, अनपैक्ड) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक) | 2,500 किग्रा | |
| इंस्टालेशन | रबर मैट (एंकर बोल्ट आवश्यक) | |
| शक्ति एम्पलीफायर | ||
| एम्पलीफायर आउटपुट | 30 केवीए | |
| सीनियर | >65 डीबी | |
| रेटेड आउटपुट वोल्टेज | १२० वर्म्स | |
| एम्पलीफायर दक्षता | > 90% | |
| आयाम (एल × डब्ल्यू × एच, अनपैक्ड) | 800x900x2,100 मिमी | |
| वजन (अनपैक) | 500 किग्रा | |
| ब्लोअर (मॉडल# पीबीएल-वू30) | ||
| हवा की मात्रा | 0.46 म3/एस | |
| शक्ति | 7.5 किलोवाट | |
| वायु वाहिनी व्यास | 200 मिमी | |
| हवा का दबाव | 8.8kPa | |
| इंस्टालेशन | छत से कनेक्ट करने में सक्षम (दो ९० डिग्री मोड़ तक), अधिकतम २०' रन | |

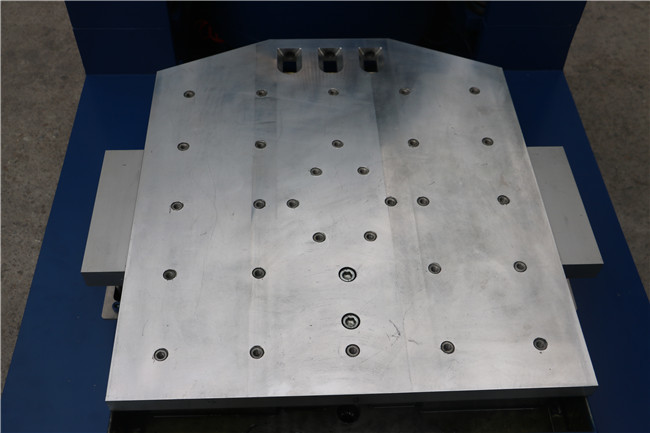

| क्षैतिज पर्ची तालिका | ||
| आयाम | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्ति मैंनकल | 2,000 हर्ट्ज | |
| प्रभावी मनितंब | 54 किलो | |
|
ध्यान दें: 1. बेहतर एकरूपता के लिए उच्च दबाव तेल-फिल्म असर का उपयोग किया जाता है। |
||
| कंपन नियंत्रक और accelerometer | ||
| कंपन नियंत्रक | कंपन नियंत्रक साइन, रैंडम, शॉक और सेल्फ कैलिब्रेशन के साथ। | |
| accelerometer | 100mV/g, रेंज: 50g, वर्किंग फ्रीक.: 1-10kHz, वजन: 11gram, 10ft कम शोर केबल के साथ | |
| अन्य समर्थित कार्य / सहायक उपकरण | ||
| पर्यावरण कक्ष | समर्थित | |
| मोबाइल उपकरणों | अनुकूलन | |
| इन्सुलेशन बोर्ड | अनुकूलन | |
| स्थिरता | अनुकूलन | |
| सिस्टम का काम करने का माहौल | ||
| तापमान सीमा | 0-40 ℃ | |
| आर्द्रता सीमा | 0~90%, कोई संक्षेपण नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50 हर्ट्ज, 40केवीए | |
| संपीड़ित हवा का दबाव | 0.6 एमपीए | |
विनिर्देश
| नाम | लैब परीक्षण के लिए ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 कंपन परीक्षण बेंच | ||||||||
| नमूना | रेटेड साइन फोर्स (एन) | रेटेड यादृच्छिक बल (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम / एस 2) | रेटेड गति (एम / एस) | रेटेड विस्थापन (पीपी) मिमी | मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | २५० | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | १.८ | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | १.८ | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | १.८ | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | १.८ | 51 | 500 | 50 | 450 |
| ईएस-50 | ५०००० | ५०००० | 3-2700 | 1000 | १.८ | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | १.८ | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | १.८ | 51 | 1000 | 90 | 450 |
