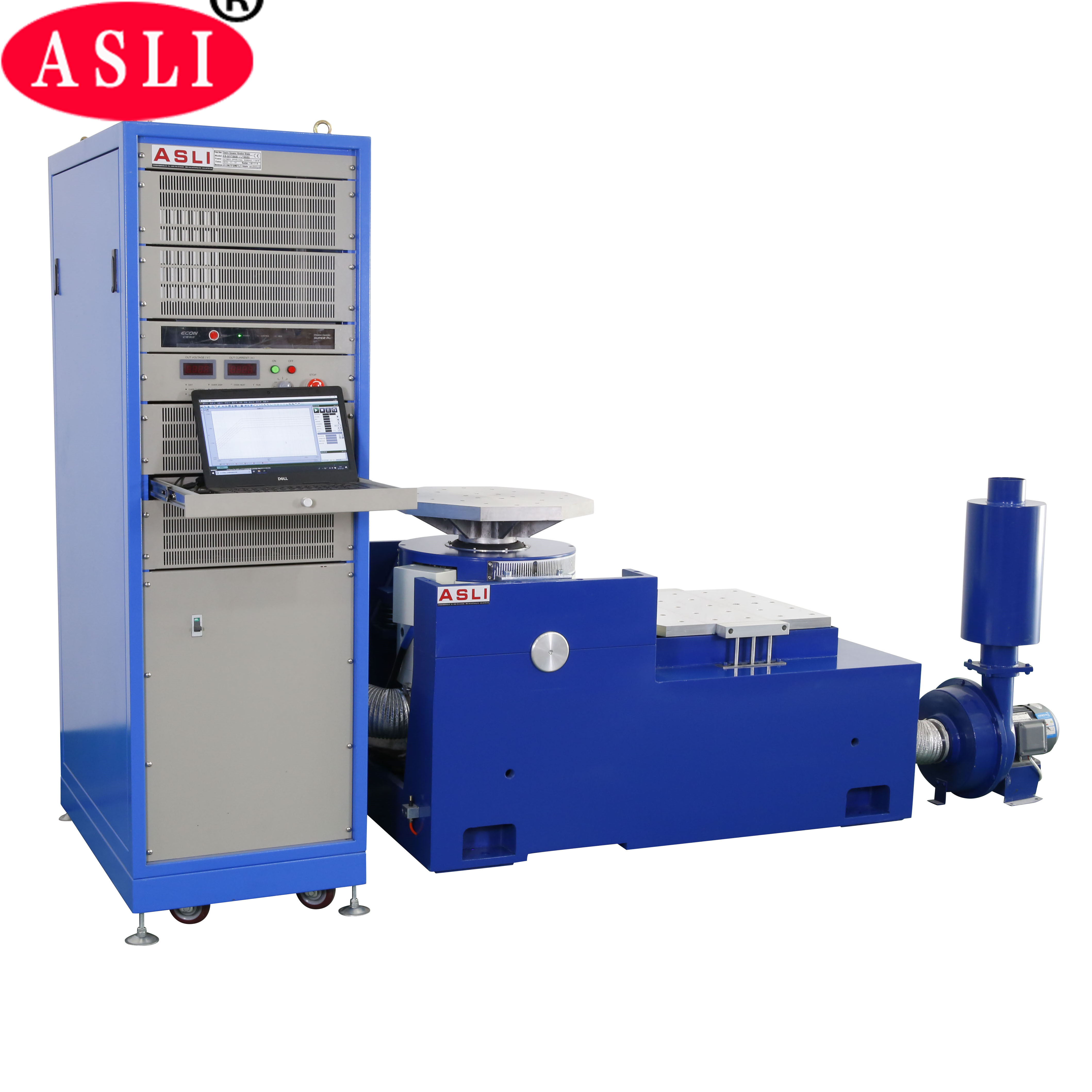

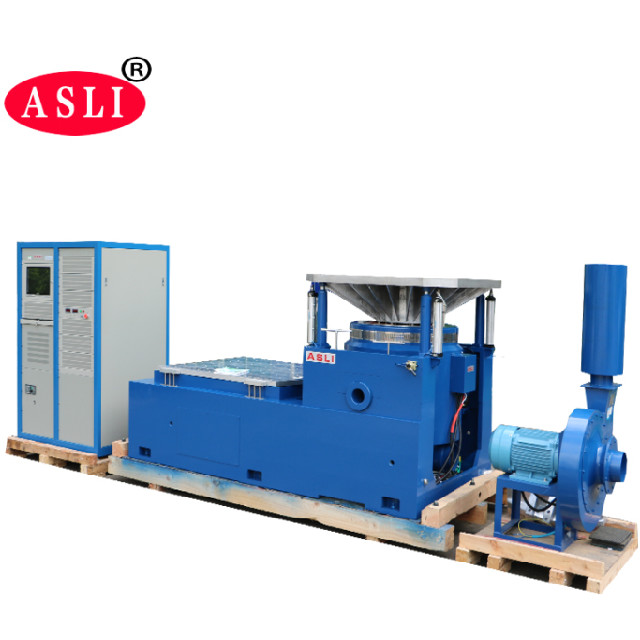

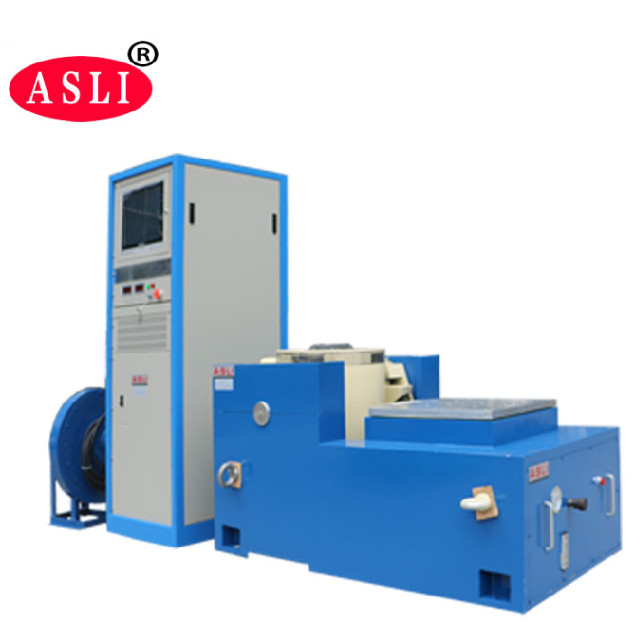

कंपन परीक्षण प्रणाली मुख्य रूप से उत्पादों के कंपन और सदमे पर्यावरण परीक्षण, पर्यावरण तनाव जांच परीक्षण, विश्वसनीयता परीक्षण के लिए उपयोग की जाती है।पूरी तरह से बैटरी संबंधित परीक्षण डिजाइन के मानक के अनुसार विद्युत चुम्बकीय कंपन परीक्षक, बैटरी की कंपन परीक्षण की निश्चित स्थिति के तहत सिमुलेशन, बैटरी या बैटरी पैक कंपन तालिका पर निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार तय किया गया है तीन परस्पर लंबवत दिशा की बैटरी नमूना कंपन बैटरी को रिसाव नहीं करना चाहिए, दिल मत खोना, टूटा नहीं, कोई आग और विस्फोट नहीं।सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, कारों और घरेलू उपकरणों और अन्य औद्योगिक उत्पादों से, एप्लिकेशन स्कोप का कंपन परीक्षण बेहद व्यापक है।
परीक्षण मानक
GB / T 31241-2014 लिथियम आयन बैटरी और बैटरी सुरक्षा आवश्यकताओं के साथ पोर्टेबल इलेक्ट्रॉनिक उत्पाद
GB / T 18287-2013 सेलुलर फोन के विनिर्देश लिथियम आयन बैटरी का उपयोग करते हैं। बाहरी शॉर्ट सर्किट की आवश्यकताएं
जीबी / टी 8897.4-2008 गैल्वेनिक सेल भाग 4 लिथियम आयन बैटरी की सुरक्षा आवश्यकताओं
YD / T 2344.1-2011 संचार लौह फॉस्फेट लिथियम-आयन बैटरी पैक भाग 1: एकीकृत बैटरी
GB / T 21966-2008 परिवहन में लिथियम बैटरी और बैटरी की सुरक्षा आवश्यकताएं
MT / T 1051-2007 लीथियम आयन बैटरी का उपयोग माइनर्स लैंप के लिए किया जाता है
YD 1268-2003 मोबाइल फोन में उपयोग की जाने वाली लिथियम बैटरी और चार्जर की सुरक्षा आवश्यकताएं और परीक्षण विधियां
जीबी / टी 19521.11-2005 लिथियम आयन बैटरी पैक खतरनाक सामान खतरनाक सुविधाओं सुरक्षा मानकों का निरीक्षण
YDB 032-2009 संचार बैकअप प्रकार लिथियम आयन बैटरी पैक
उल 1642: 2012 लिथियम बैटरी के लिए मानक
उल 2054: 2012 घरेलू और वाणिज्यिक बैटरी
UN38.3 (2012) भाग 3: खतरनाक माल परिवहन के लिए प्रस्ताव - परीक्षण और मानक मैनुअल
IEC62133-2012 क्षारीय या अम्लीय इलेक्ट्रोलाइट युक्त बैटरी और बैटरी पैक की सुरक्षा आवश्यकताएं
IEC 62281: 2004 लिथियम बैटरी और बैटरी के परिवहन में सुरक्षा आवश्यकताएं
आईईसी 60086: 2007 गैल्वेनिक सेल भाग 4 लिथियम आयन बैटरी की सुरक्षा आवश्यकताओं
GJB150,GJB360,GJB548,जीजेबी 1217,MIL-STD-810F,MIL-STD-883E आदि।

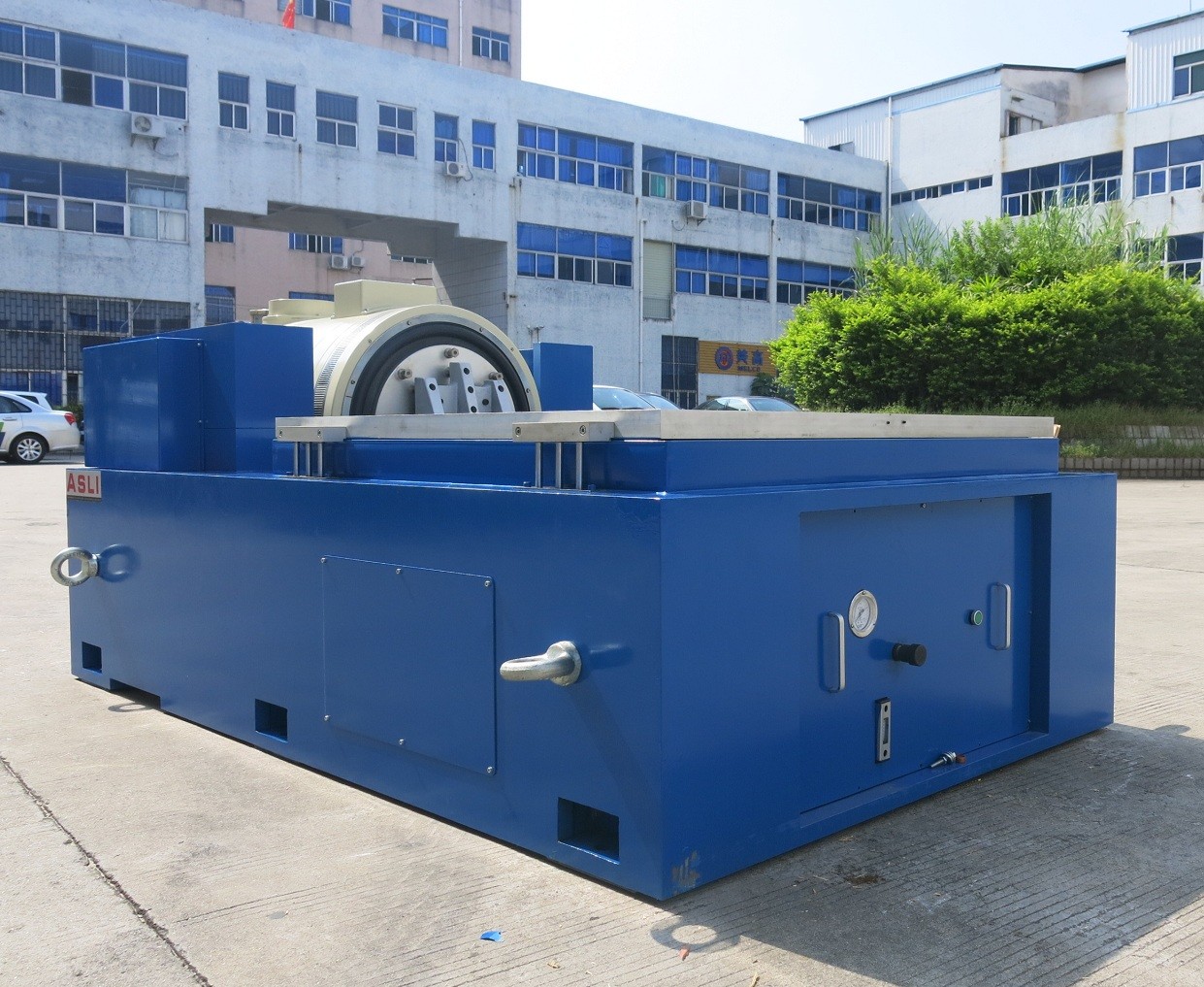

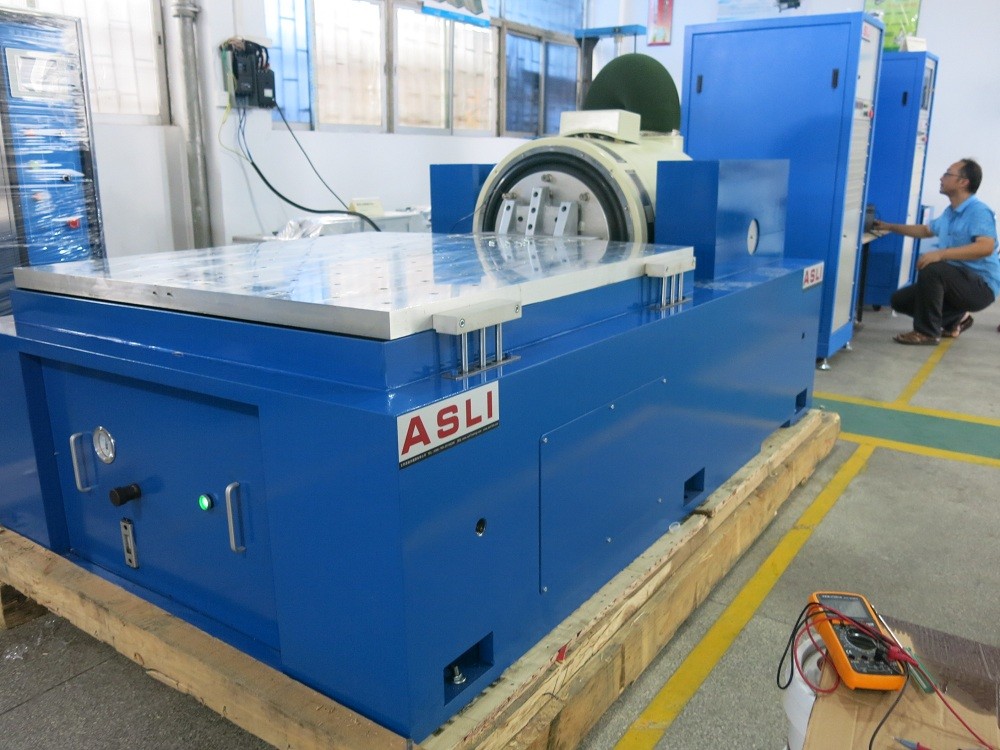

| विद्युत चुम्बकीय कंपन जनरेटर पैरामीटर: | ||||
| अधिकतम साइन उत्तेजना बल | 5000Kg.f चोटी | |||
| सबसे बड़ा यादृच्छिक कंपन बल | 5000Kg.f r.ms | |||
| सबसे बड़ा झटका कंपन बल | 10000Kg.f चोटी | |||
| आवृति सीमा | डीसी ~ 4000 हर्ट्ज | |||
| अधिकतम विस्थापन | 75 मिमी पीपी (पीक-टू-पीक मान) | |||
| अधिकतम गति | 1.8 मी। / से | |||
| अधिकतम त्वरण | 100 जी (980 मीटर / एस 2) | |||
| पहले गुंजयमान आवृत्ति | 3500 हर्ट्ज | |||
| अधिकतम भार | 750 किग्रा | |||

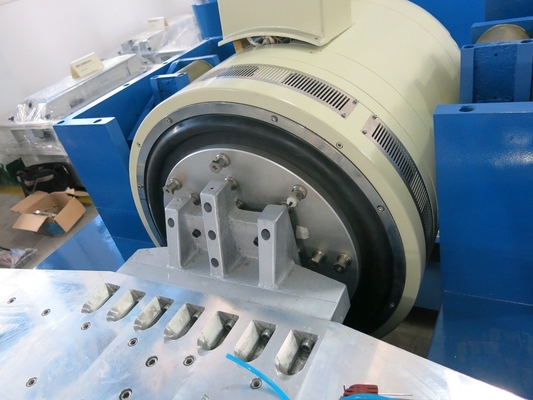

| चलती कुंडल व्यास (काम करने वाले व्यास) | 450 मिमी का व्यास | |||
| कुंडल हिलाने का गुण | 50 किलो | |||
| अधिकतम भार | 750 किग्रा | |||
| पेंच का मेसा | 13 x M8 | |||
| चुंबकीय प्रवाह रिसाव | <10gauss | |||
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी (कार्यक्षेत्र मशीन) | |||
| वजन | लगभग 1500 किग्रा | |||
| सर्वो प्रणाली | ||||
| समारोह | तापमान, वायुदाब, विस्थापन, अधिक वोल्टेज, करंट, इनपुट अंडर-वोल्टेज, एक्सटर्नल फॉल्ट, कंट्रोल पॉवर सप्लाई, लॉजिक, समान इनपुट की कमी। | |||
| डिजिटल कंपन नियंत्रक | ||||
| हार्डवेयर की समाकृति | 2 चैनल इनपुट, 1 चैनल इनपुट | |||
| कंप्यूटर पर नियंत्रण रखें | मूल लेनोवो कंप्यूटर, लिक्विड क्रिस्टल डिस्प्ले (कीबोर्ड / ऑप्टिकल माउस के साथ) | |||
| सॉफ्टवेयर | चीनी / अंग्रेजी ऑपरेशन, टाइम डोमेन और फ़्रीक्वेंसी डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप फ़्रीक्वेंसी एनालिसिस, इत्यादि WORD स्वचालित रूप से परीक्षण रिपोर्ट, सिग्नल और डेटा डिस्प्ले, स्टोरेज, परीक्षण मापदंडों और फ़ंक्शन के विश्लेषण को सेट कर सकते हैं। | |||
| ऑपरेटिंग सिस्टम | विंडोज 2000 / एक्सपी | |||
| त्वरण सेंसर B & W |
आवृत्ति डोमेन: 1-2000 हर्ट्ज संवेदनशीलता: 50mv / जी तापमान रेंज: -24 - 250 ℃ |
|||
| विद्युत आवश्यकता | ||||
| विद्युत स्रोत | 3 चरण, 380 वी / 50 हर्ट्ज | |||
