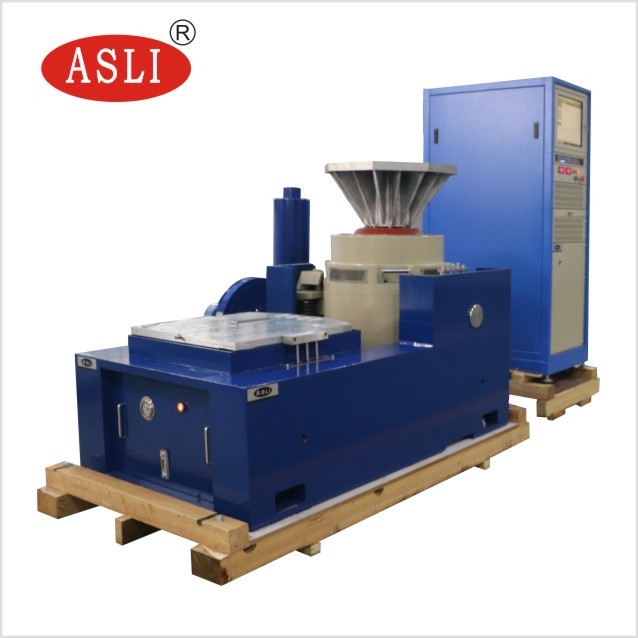

सेल और बैटरियों के कंपन परीक्षण के लिए इलेक्ट्रोडायनामिक शेकर टेबल SAE J2464
Product Details
| साइन बल: | 6000एन | गति: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500 हर्ट्ज |
| लोड करना: | 500 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | आवेदन: | सेल और बैटरियाँ |
| तालिका का आकार: | 600x600 मिमी | परीक्षण मानक: | एसएई जे2464 |
| प्रमुखता देना |
सेल इलेक्ट्रोडायनामिक शेकर टेबल,1.8 एम / एस इलेक्ट्रोडायनामिक शेकर टेबल,एसएई जे 2464 कंपन परीक्षण मशीन |
||
Product Description
सेल और बैटरी के कंपन परीक्षण के लिए इलेक्ट्रोडायनामिक शेकर टेबल SAE J2464
सिस्टम बल रेटिंग
कंपन प्रणालियों में आउटपुट बल के नाम आमतौर पर निम्न के रूप में व्यक्त किए जाते हैंः
सीनस बलः पाउंड (kN) pk
यादृच्छिक बलः पाउंड (kN) आरएमएस
झटका बलः पाउंड (kN) pk
निर्दिष्ट यादृच्छिक बल रेटिंग एक निश्चित आवृत्ति रेंज (आमतौर पर फ्लैट) पर एक निश्चित स्पेक्ट्रम आकार (आमतौर पर 5 हर्ट्ज ₹ 2,000 हर्ट्ज) और शेकर पर एक निश्चित न्यूनतम द्रव्यमान भार मानती है।यदि ये स्थितियां आपके परीक्षण आवश्यकताओं से भिन्न हैं, प्रभावी यादृच्छिक बल रेटिंग की एक नई गणना आवश्यक हो सकती है। ये आउटपुट बल रेटिंग F = M * A * 1 में बल (F) पैरामीटर के लिए एक प्रारंभिक बिंदु प्रदान करते हैं।3

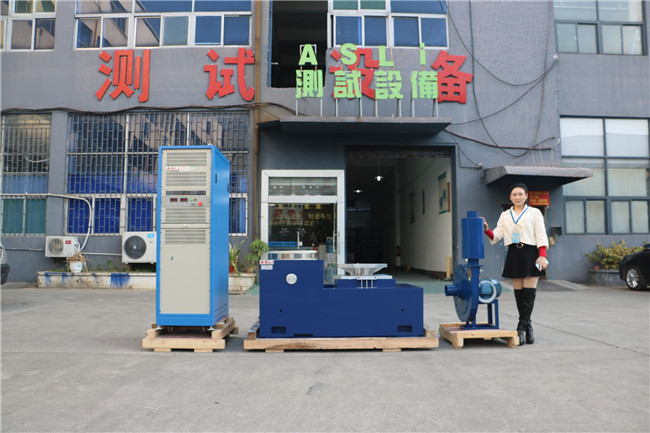

परीक्षण प्रणाली की संरचना
1. एक टुकड़ा क्षैतिज कंपन जनरेटर

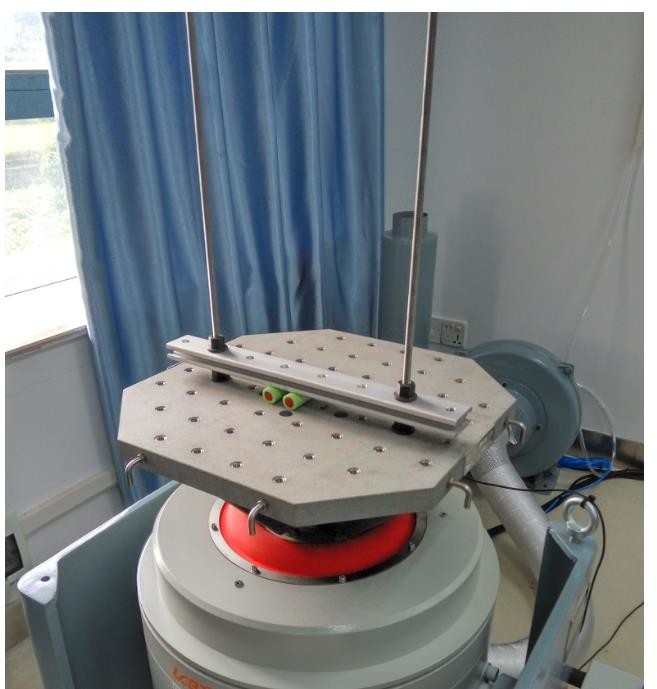

2ऊर्ध्वाधर विस्तार तालिका
3मफलर के साथ शीतलन पंखे
4डिजिटल स्विचिंग पावर एम्पलीफायर
5बहु-कार्यात्मक कंपन नियंत्रण माप उपकरण
विनिर्देश
| नाम | ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 प्रयोगशाला परीक्षण के लिए कंपन परीक्षण बेंच | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर घूमने के लिए उच्च विश्वसनीयता के गतिशील चक्र सुनिश्चित करने के लिए।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
यदि आप सेल और बैटरी के कंपन परीक्षण के लिए इलेक्ट्रोडायनामिक शेकर टेबल SAE J2464 के बारे में अधिक जानकारी की आवश्यकता है, कृपया अपनी पूछताछ भेजने के लिए स्वतंत्र महसूस करें।
