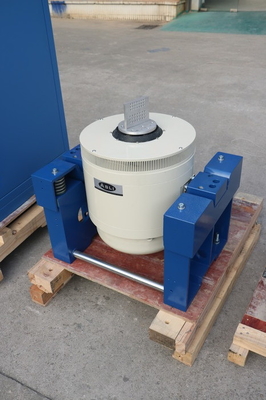

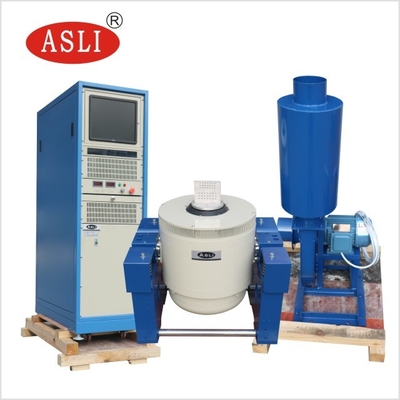

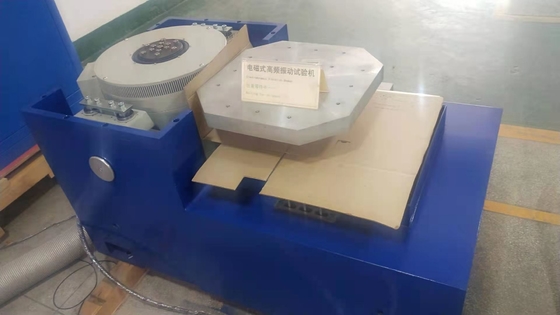

परिवहन सिमुलेशन उच्च आवृत्ति इलेक्ट्रोडायनामिक प्रकार के कंपन परीक्षक के लिए कार्टन बॉक्स
कंपन परीक्षण प्रणाली मुख्य रूप से उत्पादों के कंपन और झटके पर्यावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।
विद्युत चुम्बकीय कंपन परीक्षक पूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत सिमुलेशन,बैटरी या बैटरी पैक कंपन तालिका पर तय है, निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार बैटरी के नमूना कंपन के साथ तीन परस्पर लंबवत दिशाओं में मापी गई बैटरी को रिसाव नहीं होना चाहिए,हिम्मत मत हारो, नहीं टूटा, कोई आग और विस्फोट नहीं।
आवेदन के दायरे का कंपन परीक्षण बहुत व्यापक है, सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, कार और घरेलू उपकरण और अन्य औद्योगिक उत्पादों से।
तकनीकी मापदंडः
मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
परीक्षण मानक:
जीबी/टी 31486-2015
UL 1642:2012 < लिथियम बैटरी के लिए मानक>
UL 2054: 2012 < घरेलू और वाणिज्यिक बैटरी>
UN38.3 ((2012)
IEC62133-2:2017 < पोर्टेबल सील सेकेंडरी सेल और उनसे बनी बैटरी के लिए सुरक्षा आवश्यकताएं, पोर्टेबल अनुप्रयोगों में उपयोग के लिए-भाग 2: लिथियम सिस्टम>
आईईसी 62281: 2004
आईईसी 60086: 2007
