20KN कंपन तालिका टेस्ट उपकरण MIL STD 810F मानक
Product Details
| कंपन बल: | 20KN | कंपन दिशा: | ऊर्ध्वाधर+क्षैतिज कंपन |
|---|---|---|---|
| मानक: | लाख एसटीडी 810जी, लाख एसटीडी 810एफ | अधिकतम। विस्थापन: | 51 मिमी |
| रफ़्तार: | 1.8 मी/से | नि: शुल्क वारंटी: | 1 वर्ष या अधिक |
| प्रमुखता देना |
20KN कंपन परीक्षण तालिका,MIL STD 810F कंपन उपकरण,औद्योगिक कंपन परीक्षण तालिका |
||
Product Description
ES-10 मैकेनिकल वाइब्रेशन टेस्ट सिस्टम पीडीएफ डाउनलोड करें

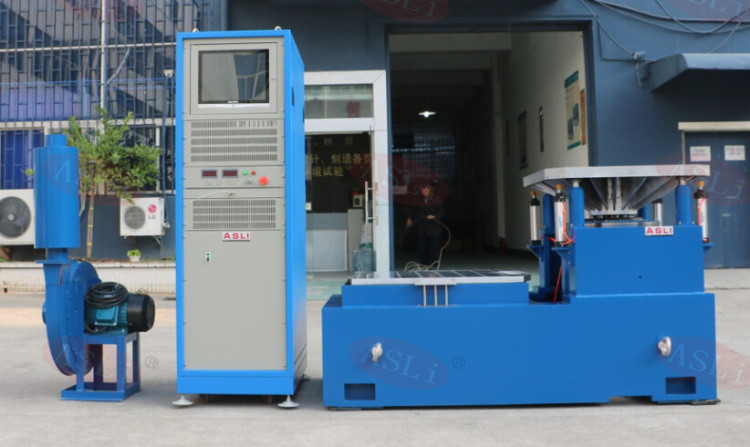

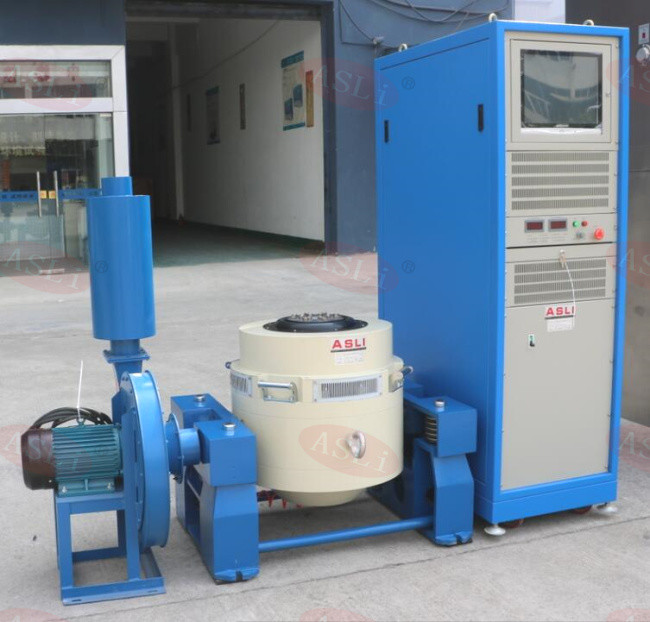

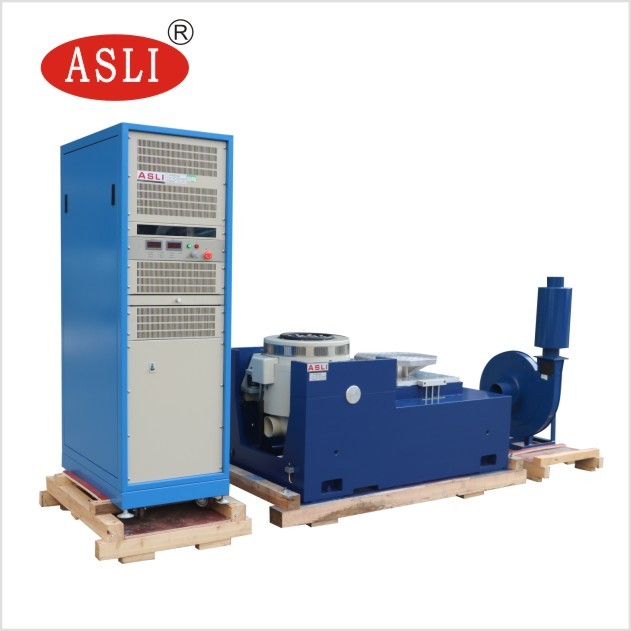

ट्रांसपोर्ट सिमुलेशन यूनिवर्सल वाइब्रेशन टेस्टर / इलेक्ट्रोमैग्नेटिक शेकर विभिन्न औद्योगिक अनुप्रयोगों में सटीक और विश्वसनीय कंपन परीक्षण के लिए इंजीनियर किया गया है।
इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्टर का अधिकतम त्वरण स्तर अधिकतम करंट और लोडिंग द्वारा निर्धारित किया जाता है। कम आवृत्ति पर, गतिशील भाग का विस्थापन प्रतिबंधित होता है जिससे त्वरण उच्च स्तर तक नहीं पहुंच पाता है। गतिशील तत्व की अनुनाद आवृत्ति आवृत्ति सीमा की ऊपरी सीमा से अधिक निर्धारित की जाती है।
वाइब्रेशन जनरेटर का प्रदर्शन एक चार्ट द्वारा दर्शाया जा सकता है जो विभिन्न आवृत्तियों के तहत अधिकतम त्वरण प्रदर्शित करता है। लॉग-लॉग प्लॉट का उपयोग करके, विस्थापन के प्रतिबंध को 6 dB/ऑक्टेव के ढलान वाली सीधी रेखा के रूप में व्यक्त किया जा सकता है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s²) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p) mm | अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- मजबूत सस्पेंशन सिस्टम और लीनियर मोशन गाइडिंग — मजबूत कैरिंग कैपेसिटी, उत्कृष्ट गाइडिंग फ़ंक्शन और उच्च स्थिरता।
- लोड सेंटर एयरबैग जिसमें उच्च स्टैटिक स्टिफनेस और कम डायनामिक स्टिफनेस है — मजबूत कैरिंग कैपेसिटी और एम्प्लीट्यूड वेरिएशन पर परफेक्ट परफॉरमेंस।
- उच्च-दक्षता क्लास डी पावर स्विचिंग, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम हार्मोनिक डिस्टॉर्शन।
- सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान — उच्च सुरक्षा और विश्वसनीयता।
- वाइब्रेशन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस अतिरिक्त फाउंडेशन की आवश्यकता को समाप्त करता है, जो वाइब्रेशनल वेव के परफेक्ट रिप्रोडक्शन और वाइब्रेशन ट्रांसमिटेंस में कमी प्रदान करता है।

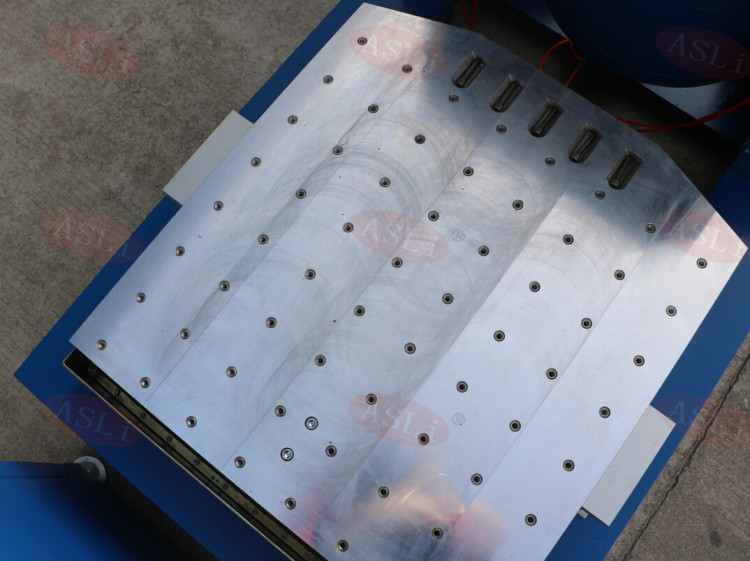

- विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफॉर्म उपलब्ध हैं।
स्वीकृति की तारीख से, उपकरण 1-वर्ष की वारंटी अवधि के दौरान पूरी तरह से मुफ्त है। इसमें सामान्य परिस्थितियों में विनिर्माण गुणवत्ता के मुद्दे शामिल हैं। प्राकृतिक आपदाओं, असामान्य बिजली आपूर्ति, अनुचित उपयोग और अनुचित रखरखाव के कारण होने वाले नुकसान के लिए बहिष्करण लागू होते हैं। खरीदार को हिरासत, उपयोग और स्थापना नियमों की शर्तों का पालन करना चाहिए। यदि विनिर्माण गुणवत्ता की समस्या के कारण कोई विफलता होती है, तो आपूर्तिकर्ता को सूचित किए जाने के बाद सेवा प्रतिबद्धता समय के अनुसार मुफ्त रखरखाव करने के लिए रखरखाव कर्मियों को भेजेगा।
उपयोगकर्ता के लिए उपकरण स्थापित करने और चालू करने और उपयोग में लाने पर अनुबंध की आवश्यकताओं के अनुसार ऑन-साइट प्रशिक्षण आयोजित किया जा सकता है।
उपयोगकर्ता को फैक्ट्री कमीशनिंग के दौरान ऑन-साइट तकनीकी प्रशिक्षण के लिए कंपनी में आने की व्यवस्था की जा सकती है। यह ग्राहक को उपकरण के प्रदर्शन को समझने, सही उपयोग विधियों, संचालन, नियमित रखरखाव, सामान्य दोष का पता लगाने और उन्मूलन पर प्रशिक्षण प्राप्त करने में सक्षम बनाता है, और उपकरण के अनुचित उपयोग के कारण होने वाली खराबी को कम करता है — ग्राहकों के लिए रखरखाव लागत बचाता है।
