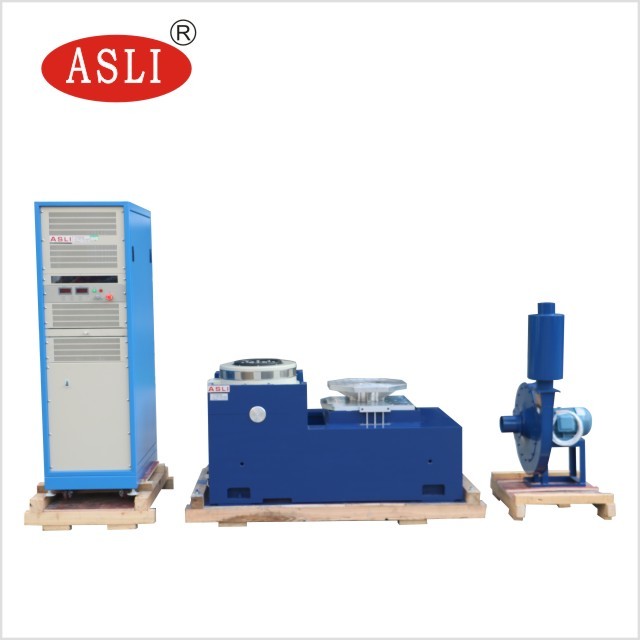

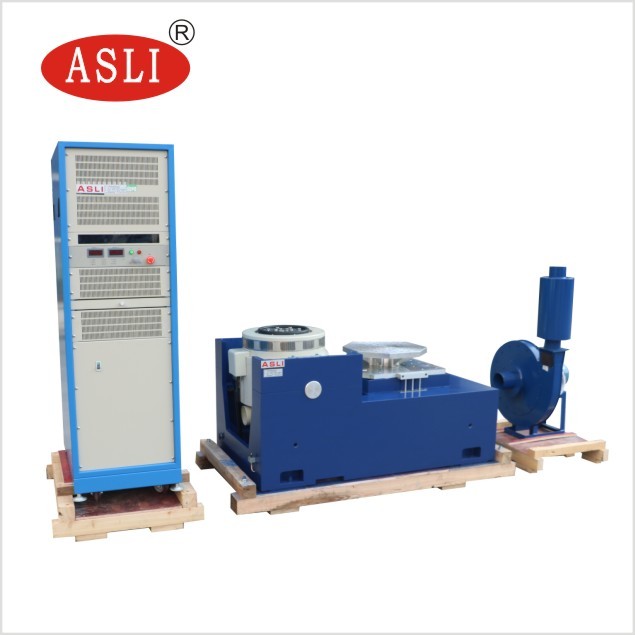

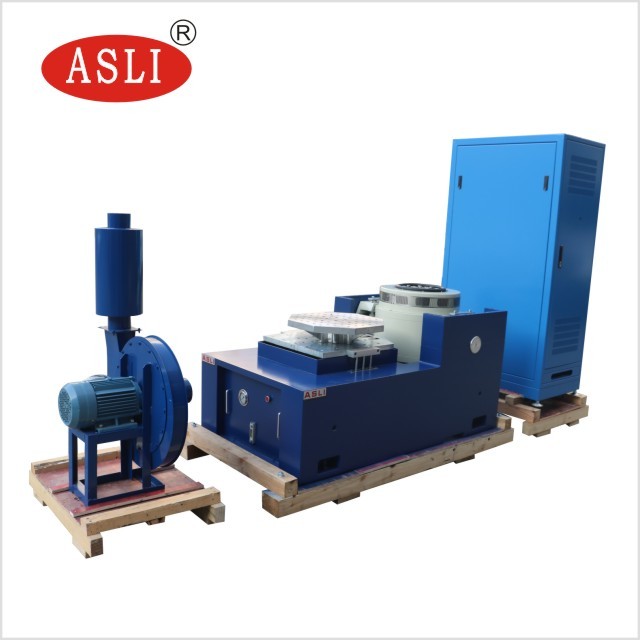

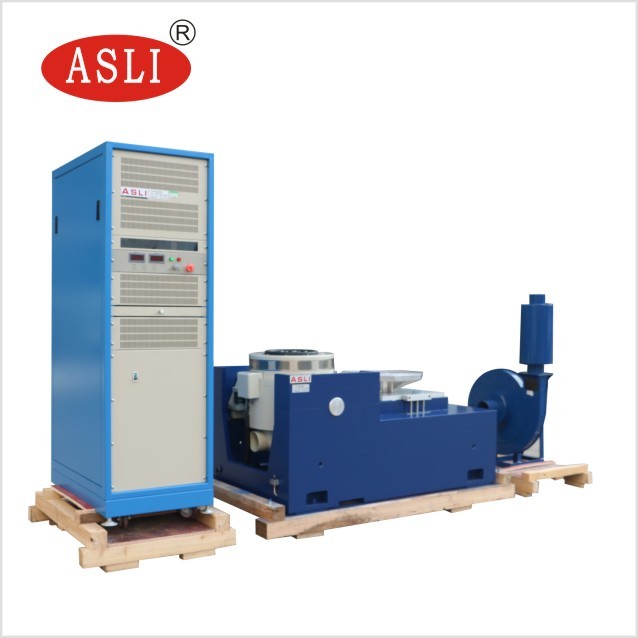

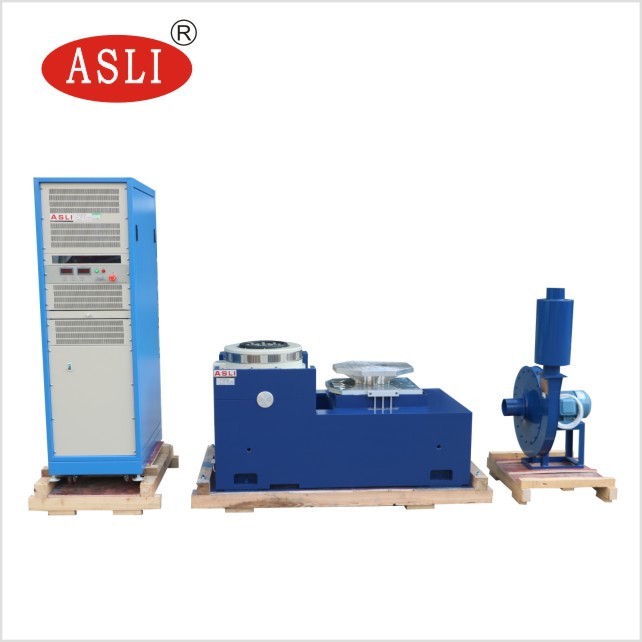

आईएसटीए 6-अमेज़ॅन रैंडम वाइब्रेशन टेस्ट मशीन लंबवत और क्षैतिज स्लिप टेबल के साथ
इलेक्ट्रोडायनामिक शेकर्स के बारे में तकनीकी पैरामीटर:
| नमूना | रेटेड साइन बल (एन) |
यादृच्छिक मूल्यांकित बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड स्पीड(एम/एस) | रेटेड प्रतिस्थापन (पीपी)मिमी |
अधिकतम. लोड हो रहा है (किलो) | चलती कुंडल (किलो) | का आयाम चलती कुंडल (मिमी) |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
इलेक्ट्रो-डायनेमिक शेकर मूल्य के लिए आवेदन:
हम विद्युत कंपन श्रृंखला के उत्पादों के निर्माता हैं, हमने 'डबल-मैग्नेटिक सर्किट संरचना', 'स्वयं-निर्मित कंकाल एक्शन सर्कल', 'एयरबोर्न सपोर्ट' और 'रोलर बीयरिंग और रैखिक मार्गदर्शन', 'ट्रुनियन आइसोलेशन' उन्नत आधुनिक तकनीक को अपनाया है।
और विशेष तकनीक, एक्स, वाई, जेड तीन-अक्ष साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण में पूरा किया जा सकता है
शास्त्रीय (अर्ध-साइन, ट्रेपेज़ॉइडल, सॉटूथ तरंग) पल्स और शॉक प्रतिक्रिया स्पेक्ट्रम परीक्षण द्वारा। उच्च आवृत्ति कंपन परीक्षक व्यापक रूप से उपयोग किया जाता है
राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार,
घरेलू उपकरण और अन्य क्षेत्र। --- औद्योगिक शेकर कंपन परीक्षक
हाफ साइन वेव शॉक परीक्षणविशेषताएं:
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, विलक्षण भार क्षमता।
4. ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित है।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. स्थैतिक कठोरता, असर वाले छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार करना।
कंपन प्रणाली (ईएस-10)
1 औद्योगिक इलेक्ट्रोडायनामिक कंपन शेकर के साथ तकनीकी पैरामीटर:
(1) रेटेड बल: साइन बल 10000N; यादृच्छिक बल 10000N; आघात बल 10000N;
(2) आवृत्ति रेंज: 5 हर्ट्ज से 3500 हर्ट्ज, निश्चित आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक, झटका
(3)स्वीप-आवृत्ति मोड: रैखिक, लघुगणक, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4)स्वीप-फ़्रीक्वेंसी टाइम्स: 1 से 32767।
(5)स्वीप-आवृत्ति समय: निश्चित आवृत्ति/एकल 1-3600 मिनट, स्वीप-आवृत्ति वक्र प्रदर्शित किए जा सकते हैं।
(6)अधिकतम. त्वरण 1000 मी/से 2 (गैर भार)
(7)अधिकतम. गति: 1.8 मी/से
(8)अधिकतम. विस्थापन:51एमएमपी-पी (गैर लोड), डबल शिखर
(9)प्रभाव विस्थापन: 51 मिमी
(10)मूविंग कॉइल का वजन: 14 किलो
(11)कंपन दिशाएँ: लंबवत+क्षैतिज कंपन
(12)कंपन तरंग: साइन, यादृच्छिक, सदमा
(13)मूविंग कॉइल का व्यास: Φ240 मिमी
(14)कंपन प्रणाली आयाम(मिमी): W1046*H660*D783mm
(15) कंपन प्रणाली का वजन: 900 किग्रा
कंपन परीक्षण मशीन के बारे में क्षैतिज स्टैंड की विशेषताएं:
पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए, उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटी लोडिंग बेंच के भीतर।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, उत्तम संरचना, स्थापित करने और समायोजित करने की सुविधा के साथ।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
कंपन परीक्षक मशीन के साथ स्थापित करने की आवश्यकता:
(1)उपयोगकर्ताओं को उपकरण ले जाने के लिए फोर्कलिफ्ट और शिफ्टिंग टूल तैयार करना चाहिए क्योंकि यह बहुत भारी है, कृपया यह भी सुनिश्चित करें
उपकरण को अंदर आने देने के लिए दरवाज़ा काफी बड़ा है
(2) मशीन का परिचालन वातावरण कमरे के तापमान और अच्छे वेंटिलेशन के साथ होना चाहिए। हम कार्य क्षेत्र में एयर कंडीशनर स्थापित करने का दृढ़ता से सुझाव देते हैं। मशीन की अंतरिक्ष दूरी
बायां/दायां/पिछला भाग न्यूनतम होना चाहिए। 700 मिमी, सामने न्यूनतम होना चाहिए। 1500 मिमी.
बड़े बल वाले इलेक्ट्रो डायनेमिक वाइब्रेशन शेकर सिस्टम के लिए पैकेज:
पहले पीपी फिल्म, और फिर मशीन और केस के बीच 10 मिमी फोम, और बाहर मानक निर्यात प्लाईवुड केस है।
