सीई 3000 हर्ट्ज कंपन शेकर टेबल लैब परीक्षण उपकरण
उत्पाद विवरण
| कंपन बल: | स्वनिर्धारित | कंपन दिशा: | 3 अक्ष |
|---|---|---|---|
| कंपन मोड: | साइन रैंडम | विस्थापन: | 25 ~ 100 मिमी |
| चलती कुंडल का व्यास: | 150 ~ 870 मिमी | आवेदन: | ऑटो भाग |
| प्रमुखता देना |
3000 हर्ट्ज कंपन शेकर टेबल,सीई कंपन शेकर टेबल,सीई लैब परीक्षण उपकरण |
||
उत्पाद वर्णन
ईएस श्रृंखला इलेक्ट्रोमैग्नेटिक कंपन प्रणाली प्रयोगशाला स्थितियों के तहत कंपन वातावरण का अनुकरण करती है, विभिन्न कंपन परीक्षण अनुप्रयोगों की प्रभाव शक्ति और विश्वसनीयता का परीक्षण करती है। प्रयोगशाला में, कंपन परीक्षण प्रणाली की सहायता से, साइनसोइडल, रैंडम, रेजोनेंट सर्च और ड्वेल, क्लासिकल शॉक और रोड सिमुलेशन का मॉडल सिमुलेशन और पुनरुत्पादन प्राप्त किया जा सकता है। यह उत्पाद गुणवत्ता आश्वासन और नए उत्पाद अनुसंधान और विकास के लिए आवश्यक है।
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s²) |
रेटेड गति (m/s) |
रेटेड विस्थापन (p-p) mm |
अधिकतम। लोडिंग (Kg) |
चल कॉइल (Kg) |
आयाम चल कॉइल (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

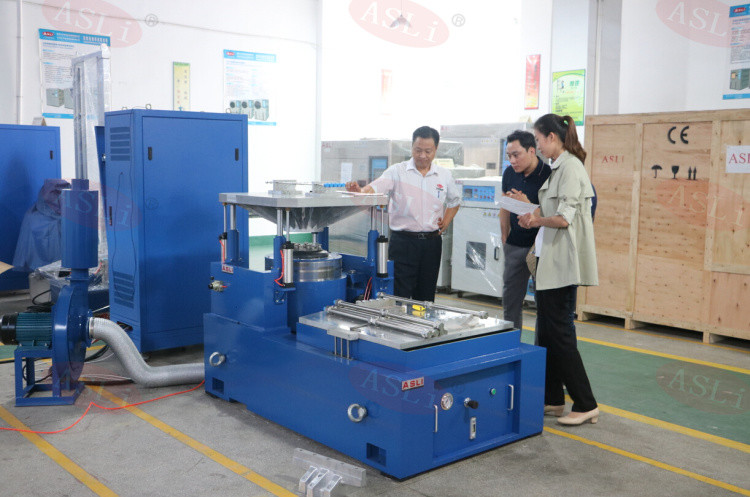

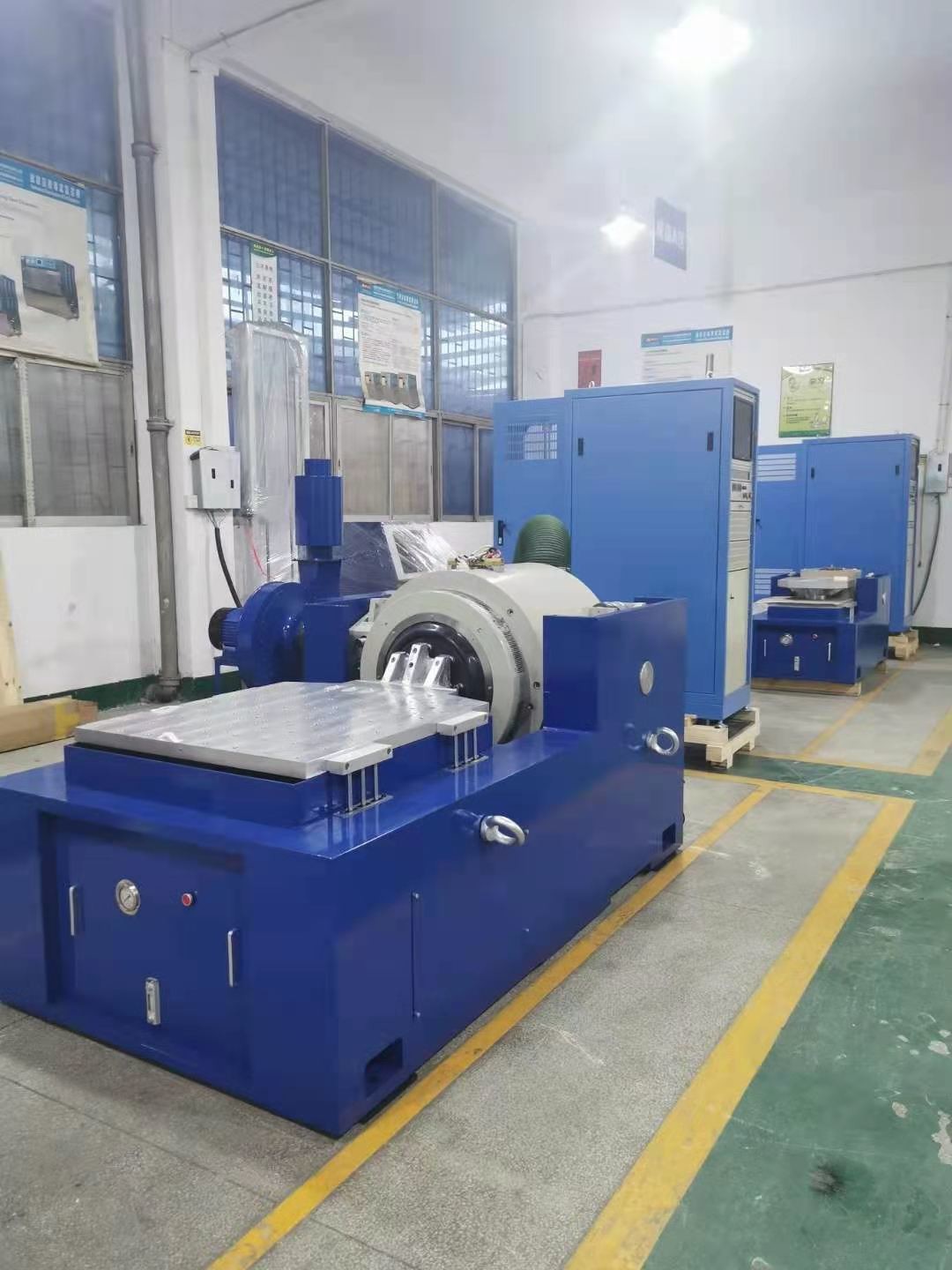

ईएस श्रृंखला इलेक्ट्रोमैग्नेटिक कंपन परीक्षण प्रणाली विशेष रूप से लंबे समय तक संचालन की आवश्यकता को पूरा करने के लिए डिज़ाइन की गई है। कंपन-प्रतिरोधी आधार की स्थापना ऊर्ध्वाधर और क्षैतिज दोनों कंपन को सक्षम बनाती है। मानक प्लेटफॉर्म एक उच्च-दक्षता वाले एयरबैग शॉक आइसोलेशन डिवाइस से सुसज्जित है, जो भवन में प्रेषित कंपन को कम करता है और, साथ ही, अधिकांश मामलों में अतिरिक्त नींव की आवश्यकता से बचा जाता है।

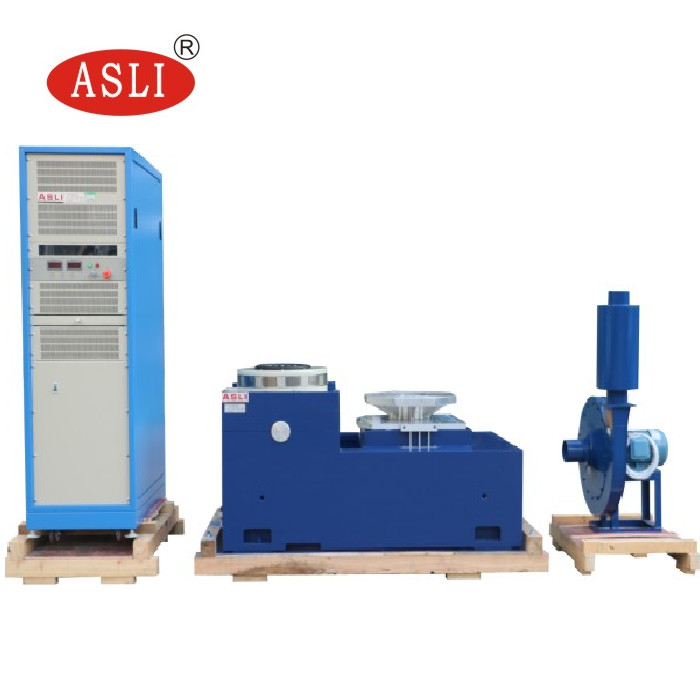

कंपन परीक्षण प्रणाली का एक पूरा सेट एक शेकर, पावर एम्पलीफायर और कंपन मापने वाले नियंत्रण प्रणाली से बना है। यह उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करने के लिए प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, आदि) के अनुसार है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
पुन: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका उत्पाद परिवहन, संचालन या सेवा के दौरान अनुभव कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: किन उत्पादों का परीक्षण किया जा सकता है?
पुन: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव पार्ट्स, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
पुन: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक टेस्टिंग, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
पुन: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल कैसे चुनूं?
पुन: मुख्य कारक हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति रेंज
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
पुन: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
पुन: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें PSD-आधारित परीक्षण प्रोफाइल शामिल हैं।
Q8: क्या यह शॉक टेस्टिंग कर सकता है?
पुन: हाँ, बशर्ते कि चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और पुनरुत्पादकता में सुधार होता है।
कंपन परीक्षण बेंच के अलावा, हमारी उत्पाद श्रृंखला में शामिल हैं:
- तापमान/आर्द्रता परीक्षण श्रृंखला: तापमान आर्द्रता परीक्षण कक्ष, वॉक-इन स्थिरता कक्ष, थर्मल शॉक परीक्षण कक्ष, तापमान आर्द्रता यूवी परीक्षण कक्ष, रैंप दर तापमान कक्ष।
- एजिंग टेस्ट सीरीज: उच्च तापमान ओवन, वैक्यूम सुखाने ओवन, हवा वेंटिलेशन एजिंग टेस्ट चैंबर, भाप एजिंग टेस्ट चैंबर, ओजोन टेस्ट चैंबर, बर्न-इन टेस्ट उपकरण।
- मौसम सिमुलेशन टेस्ट सीरीज: वर्षा स्प्रे परीक्षण कक्ष, धूल परीक्षण कक्ष, क्सीनन लैंप एजिंग परीक्षण कक्ष, यूवी प्रतिरोध परीक्षण कक्ष।
- यांत्रिक परीक्षण श्रृंखला: कंपन परीक्षण मशीन, ड्रॉप परीक्षण मशीन, बम्प परीक्षण मशीन, त्वरण यांत्रिक शॉक टेस्टर, आदि।
उत्पाद हाइलाइट्स
ऑटो पार्ट्स परीक्षण के लिए CE 3000Hz 3-अक्ष कंपन शेकर। साइन/यादृच्छिक मोड, 25-100 मिमी विस्थापन, अनुकूलन योग्य बल। एमआईएल-एसटीडी, आईएसओ, आईईसी का अनुपालन करता है। कुशल एयरबैग अलगाव, किसी फाउंडेशन की आवश्यकता नहीं। गुणवत्ता आश्वासन और अनुसंधान एवं विकास के लिए आदर्श।
