10KN कंपन परीक्षण उपकरण, 1.8m / S कंपन शेकर टेबल सिस्टम
Product Details
| साइन फोर्स: | 10000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| कंपन दिशा: | ऊर्ध्वाधर या x, y, z कंपन | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 3000 हर्ट्ज | शक्ति: | 380V 3 चरण |
| विस्थापन: | 51 मिमी | ||
| प्रमुखता देना |
1.8 m / s कंपन परीक्षण उपकरण,10KN कंपन परीक्षण उपकरण,1.8 m / s कंपन शेकर टेबल सिस्टम |
||
Product Description
हम इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक/उच्च आवृत्ति कंपन थकान परीक्षक श्रृंखला उत्पादों के निर्माता हैं।हमारी प्रणालियों में उन्नत आधुनिक प्रौद्योगिकियां शामिल हैं जिनमें दोहरी चुंबकीय सर्किट संरचना शामिल है, स्व-जनित कंकाल क्रिया चक्र, हवा में समर्थन, रोलर असर और रैखिक मार्गदर्शन, और trunnion अलगाव। ये X, Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, साथ ही क्लासिक पल्स टेस्ट (हाफ-सिनस, ट्रैपेज़ॉइडल, सॉ टूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्ट।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरणों और घरेलू उपकरणों के क्षेत्र में उपयोग किया जाता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट, कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख मिश्रित शरीर कठोरता उन्मुखता के साथ, सनकी भार क्षमता के साथ।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करने के लिए उन्नत प्रौद्योगिकी की गति-परिक्रमा प्रणाली।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और निम्न आवृत्ति प्रदर्शन में सुधार करती है।
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ३५०० | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ३५०० | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ३५०० | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ३२०० | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ३२१०० | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ₹1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।

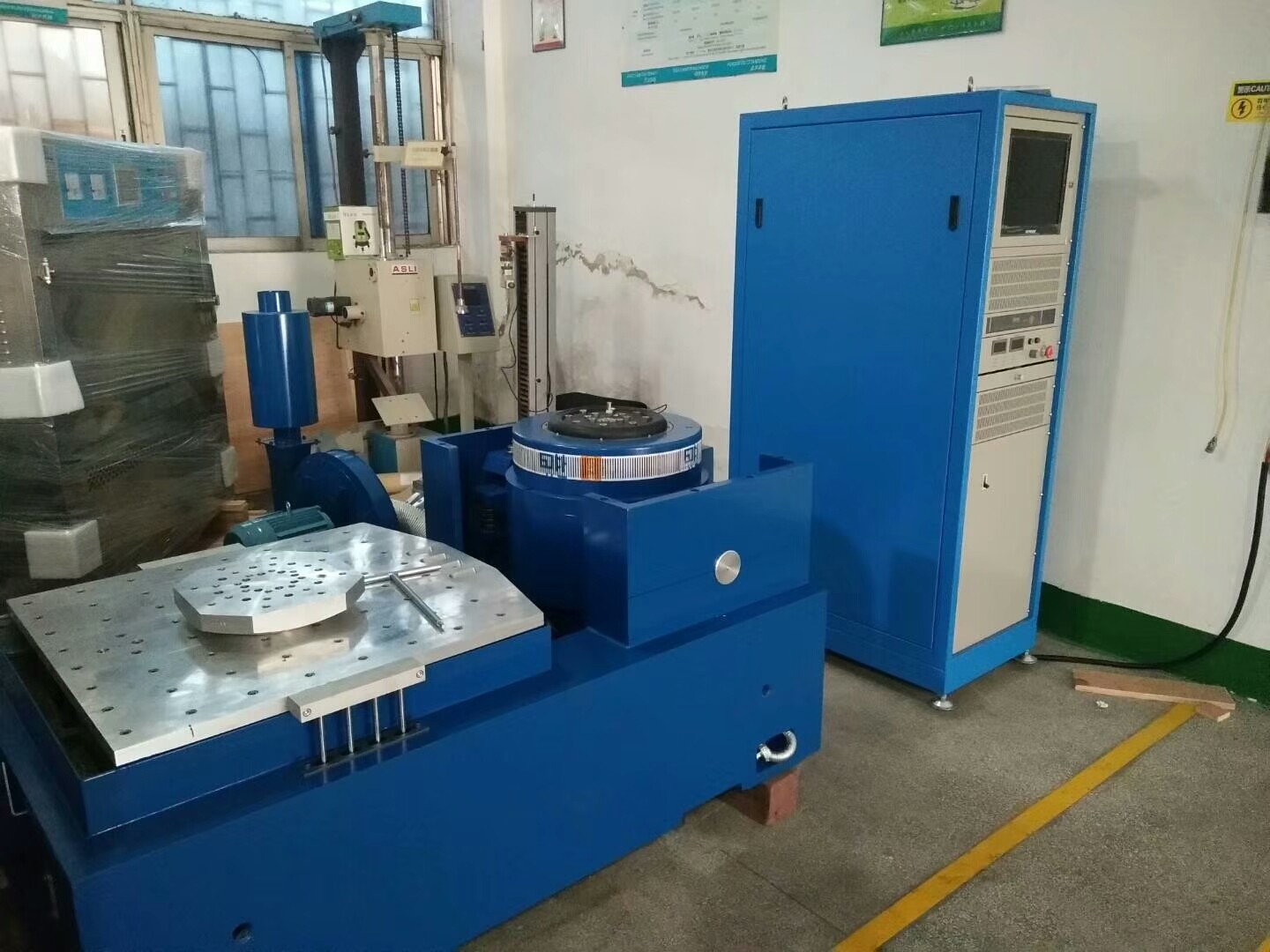

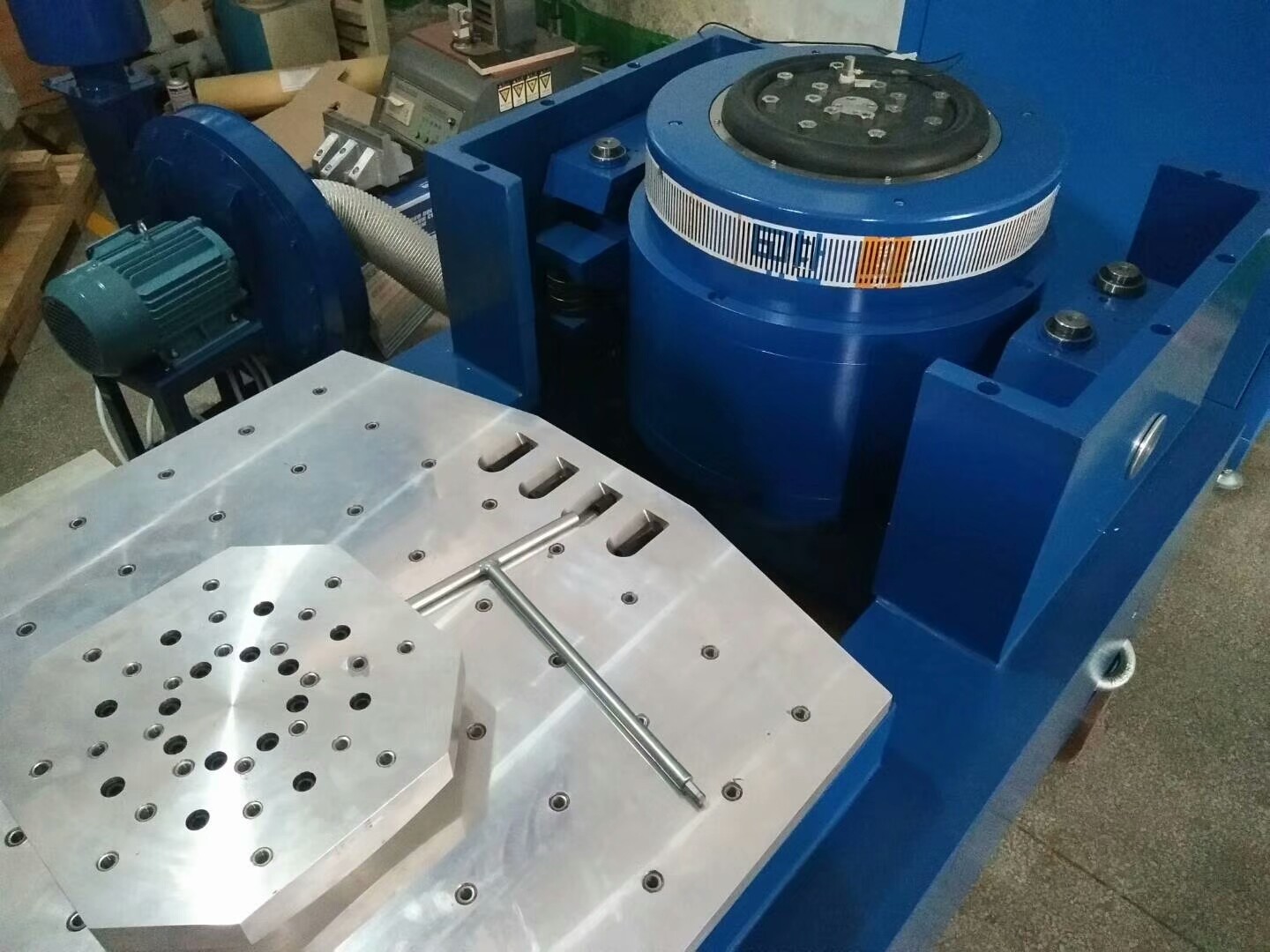

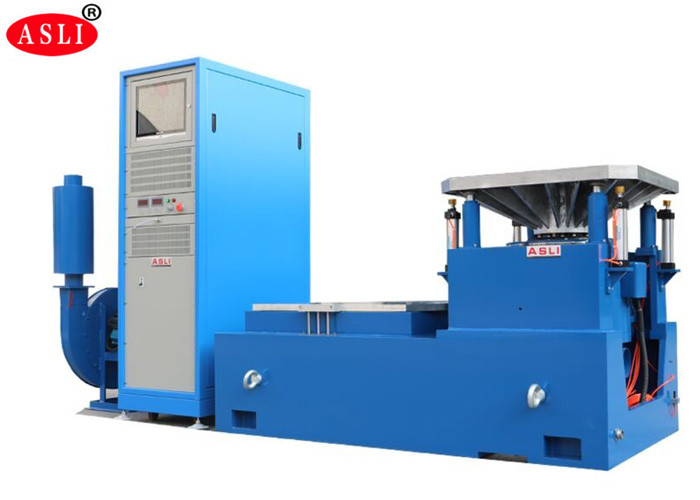

- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनकी संरचना उत्तम होती है और स्थापित करने और समायोजित करने में सुविधाजनक होती है।
- स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
- अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | ५००० 5 ¢1500 ५२००० | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | ५००० ५१४०० ५२००० | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | ५००० 5 ¢1500 ५२००० | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | ५००० ५१०० ५२००० | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | ५०००० ५००० 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | ५००० 5 ¢1500 ५२००० | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | ५००० ५१३०० 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | ५०००० 5 ¢1100 ५१४०० | 126 168 210 |

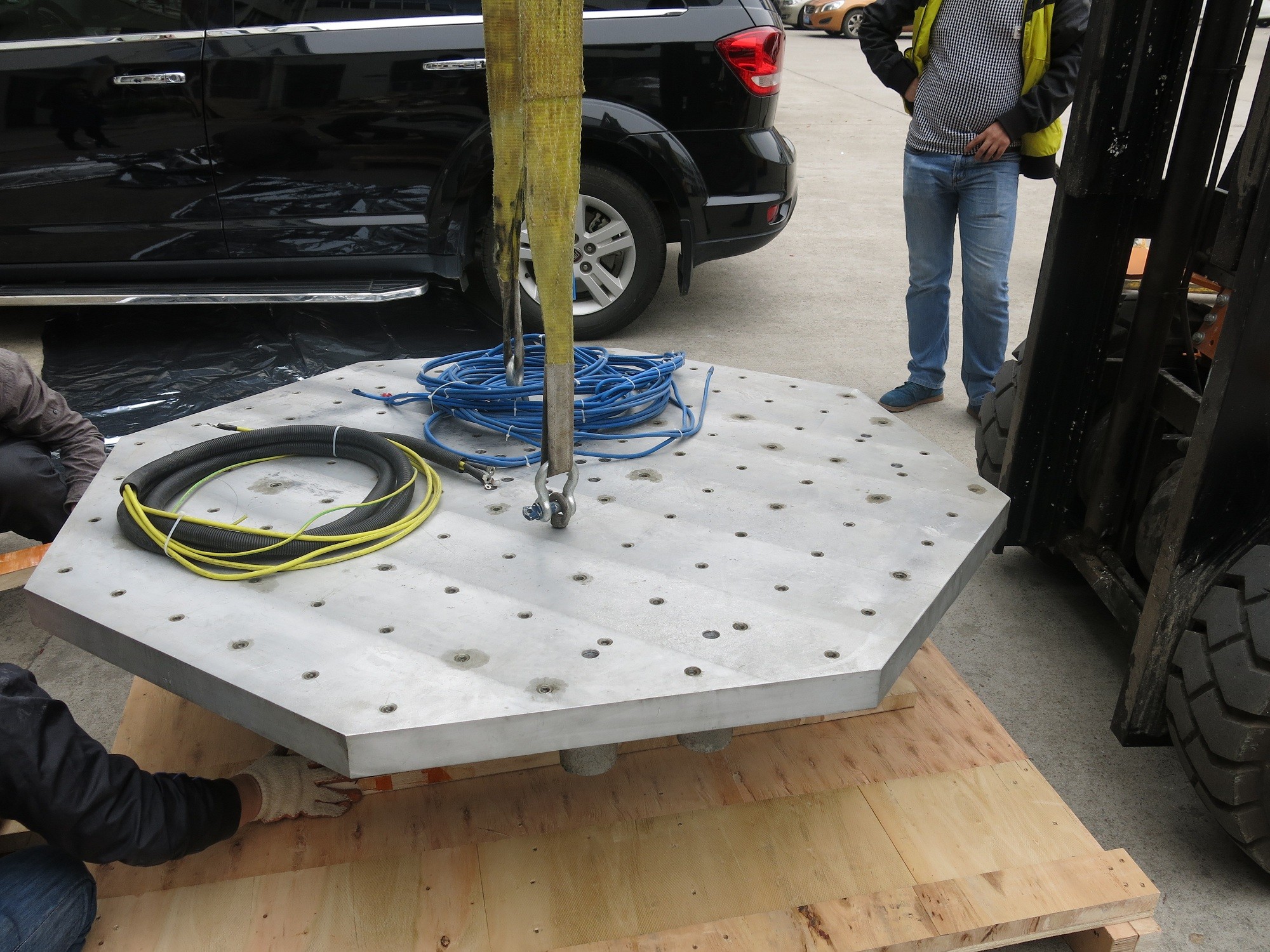

वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना की जाती है और ग्राहक को सही संरचना के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करने के लिए विस्तृत रूप से डिज़ाइन किया जाता है,उच्च गुणवत्ता वाली सामग्री, और कारीगरी।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
