उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf
पैकेज परीक्षण के लिए लंबवत और क्षैतिज विद्युतचुंबकीय कंपन परीक्षक/शेकर
विद्युत चुम्बकीय कंपन शेकरउच्च गुणवत्ता, उच्च प्रदर्शन और उच्च विश्वसनीयता, परिशुद्धता और परिशुद्धता और सुविधाजनक संचालन के लिए समर्पित है।यह एक परीक्षण प्लेटफ़ॉर्म है जो सभी प्रकार के परीक्षण विनिर्देशों को पूरा करता है, और इसे IEC, MIL-STD, JIS, ASTM और अन्य विशिष्टताओं सहित निष्पादित किया जा सकता है।
| एक प्रकार के बरतन | |
| साइन बल (शिखर) | 30kN |
| आघात बल (शिखर) | 60 के.एन |
| आवृति सीमा | 5~2800हर्ट्ज |
| विस्थापन (निरंतर) | 100 मिमी |
| अधिकतम.वेग | 1.8 मी/से |
| अधिकतम.त्वरण | 75 जी |
| आर्मेचर व्यास | 445 मिमी |
| प्रथम क्रम गुंजयमान आवृत्ति | 2,400 हर्ट्ज |
| स्वीकार्य विलक्षण क्षण | >500 एनएक्सएम |
| आर्मेचर वजन | 40 किग्रा |
| एचई/एसटी पेंच आयाम | M10 (मीट्रिक) |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज |
| अधिकतम.पेलोड | 500 किग्रा |
| चुंबकीय प्रवाह रिसाव | ≤1 एमटी |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 1,330x860x1,250 मिमी |
| वजन (अनपैक्ड) | 2,500 किग्रा |
| इंस्टालेशन | रबर मैट (एंकर बोल्ट आवश्यक) |
| शक्ति एम्पलीफायर | |
| एम्पलीफायर आउटपुट | 30 केवीए |
| सीनियर | >65 डीबी |
| रेटेड आउटपुट वोल्टेज | 120 वीआरएमएस |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 800x900x2,100 मिमी |

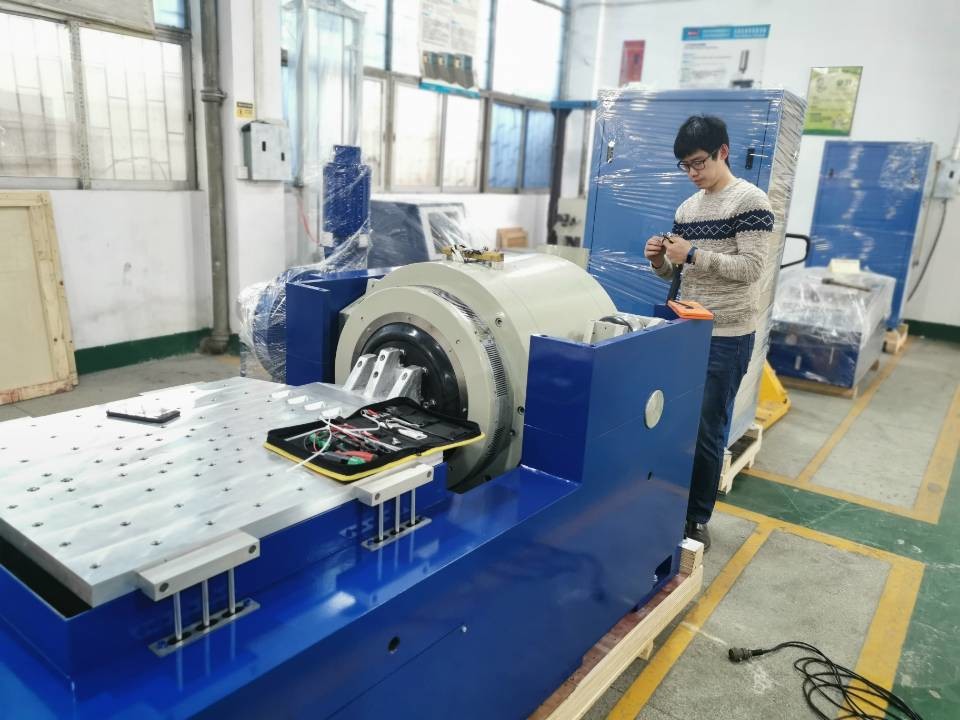

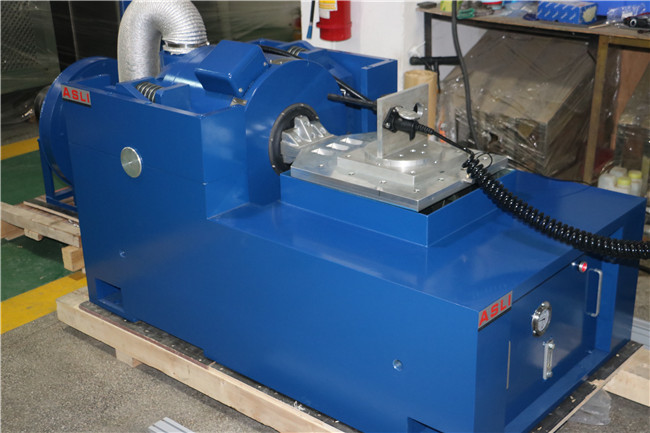

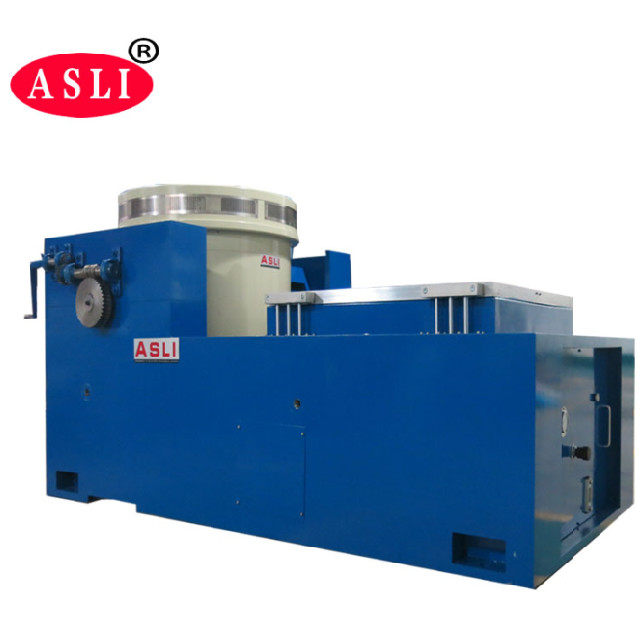

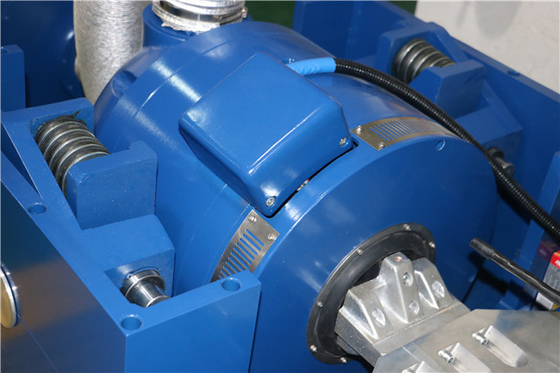

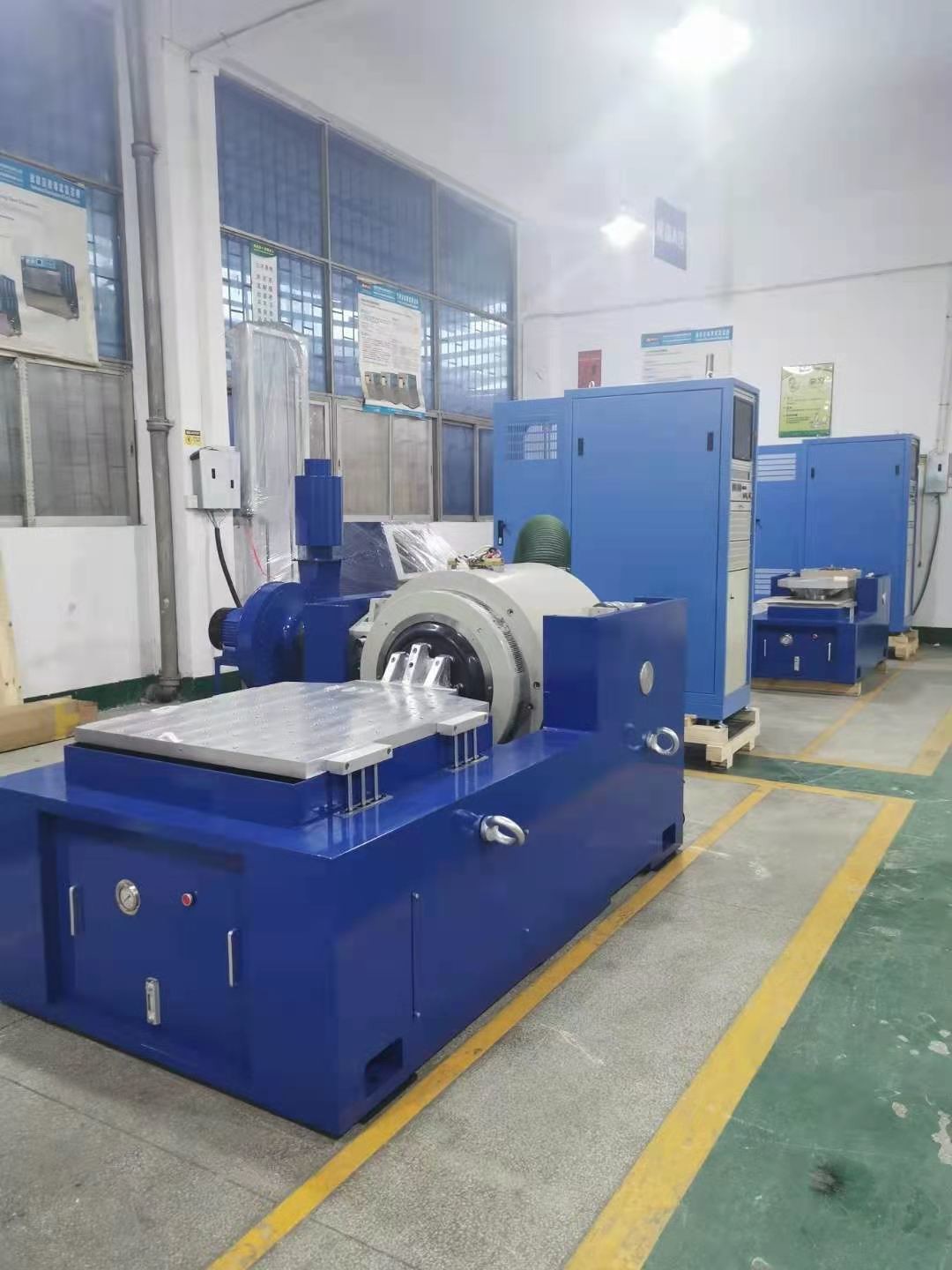

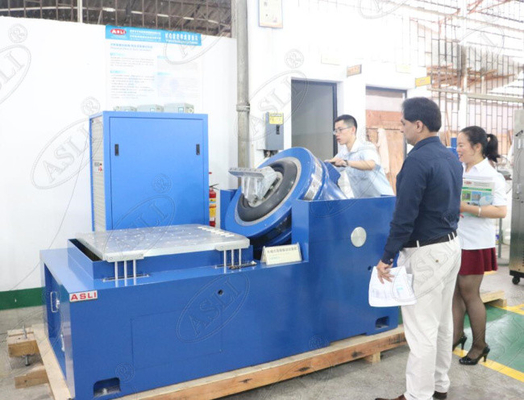

संदर्भ के लिए चित्र:
उत्पाद की विशेषताएँ
* लचीली निलंबन प्रणाली और सीधी रेखा गाइड, मजबूत असर क्षमता, अच्छा मार्गदर्शन प्रदर्शन और उच्च स्थिरता।
* सेंट्रल लोड एयरबैग की स्थिर कठोरता बड़ी है, गतिशील कठोरता छोटी है, असर क्षमता मजबूत है, और गतिशील प्रदर्शन उत्कृष्ट है।
* तीव्र स्व-परीक्षा निदान और श्रृंखला सुरक्षा, उच्च सुरक्षा और विश्वसनीयता;
* एयर बैग को अलग करने और भिगोने वाला उपकरण वाइब्रेटर को विशेष नींव की आवश्यकता नहीं बनाता है, कंपन तरंग को पूरी तरह से पुन: उत्पन्न करता है और कंपन संचरण को कम करता है।
* क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों का अलग-अलग उपयोग प्रदान करें;
* इसका उपयोग सभी प्रकार के कंपन नियंत्रकों के साथ किया जा सकता है, और ऑपरेशन सरल है।
