वायु शीतलन कंपन परीक्षण प्रणाली अनुकूलित नमूना फिक्स्चर के साथ गतिशील शेकर टेबल
कंपन परीक्षण प्रणाली के लिए, कृपया नीचे के लिए तैयार और अपनी जांच भेजने के लिए, हम आप उपयुक्त मॉडल की सिफारिश करने में मदद मिलेगी
नमूने का वर्णन
नमूना परीक्षण द्रव्यमान
नमूना आयाम
परीक्षण प्रोफ़ाइल यदि उपलब्ध हो
परीक्षण का अधिकतम त्वरण
एक्स, वाई, जेड दिशा परीक्षण या केवल जेड दिशा परीक्षण
मॉडल विनिर्देशवायु शीतलन कंपन परीक्षण प्रणाली अनुकूलित नमूना फिक्स्चर के साथ गतिशील शेकर टेबल
| सिस्टम विनिर्देश | |||
| सिस्टम मॉडलः | ES- 3 | ||
| आवृत्ति सीमाः | 3~3500 | ||
| नामित बल | सीनस एन | 3000 | |
| यादृच्छिक N | 3000 | ||
| झटका N | 6000 | ||
| अधिकतम एसी। | सीनस (m/s2) | 1000 | |
| यादृच्छिक (m/s2 rms) | 1000 | ||
| सदमे ((m/s2) | 2000 | ||
| अधिकतम वेल. | सीनस (m/s2) | 1.6 | |
| सदमे ((m/s2) | 1.6 | ||
| अधिकतम डिस्प. | अधिकतम यात्रा मिमी (पी-पी) |
25 | |
| चलती कॉइल | 3.5 किलोग्राम | ||
| चलती कॉइल का आयाम | व्यास 230 मिमी | ||
| अधिकतम भारः | 100 किलो | ||
अन्य उपलब्ध कंपन शेकर चयन
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
यादृच्छिक परीक्षण के लिए कंपन उदाहरण
विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर घूमने के लिए उच्च विश्वसनीयता के गतिशील चक्र सुनिश्चित करने के लिए।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।क्षैतिज कंपन तालिका के तकनीकी पैरामीटर (X,Y अक्ष परीक्षण)
ऊर्ध्वाधर कंपन तालिका के तकनीकी मापदंड ((Z, अक्ष परीक्षण):

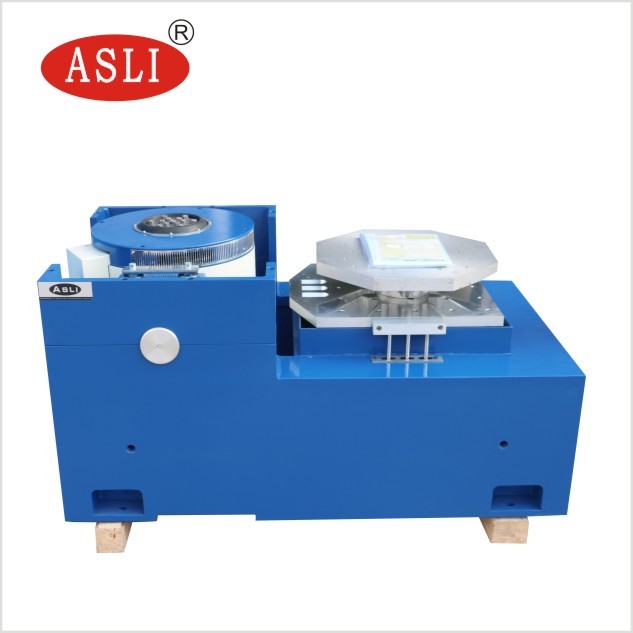

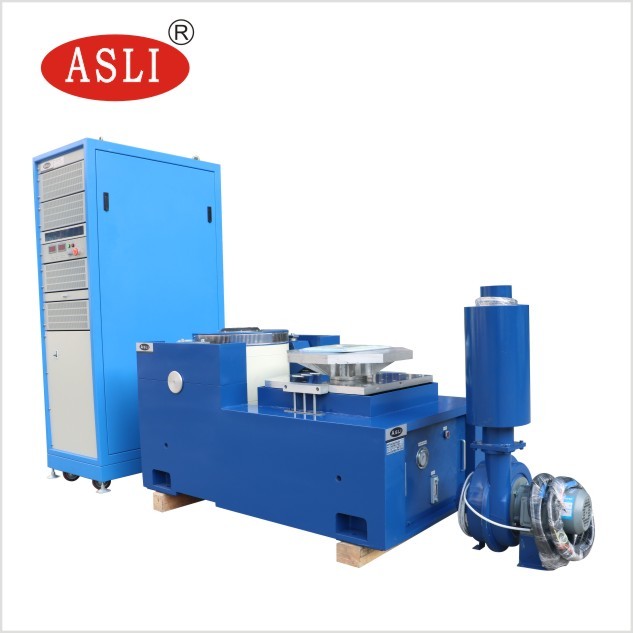

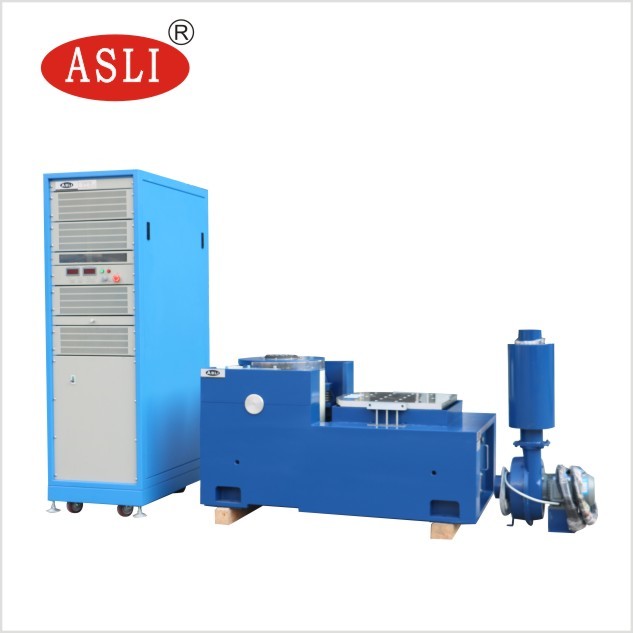

संदर्भ के लिए चित्रः

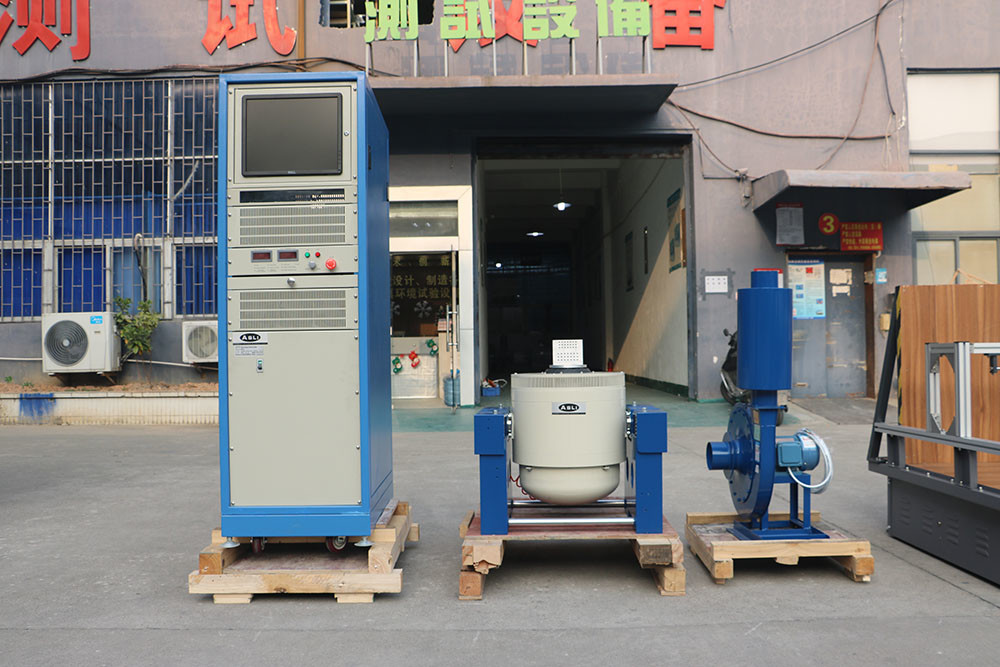

पैकेजिंग छविः
किसी भी प्रश्न के लिए एयर कूलिंग कंपन परीक्षण प्रणाली गतिशील शेकर टेबल के साथ नमूना Fixutre अनुकूलित संपर्क करने के लिए आपका स्वागत है
