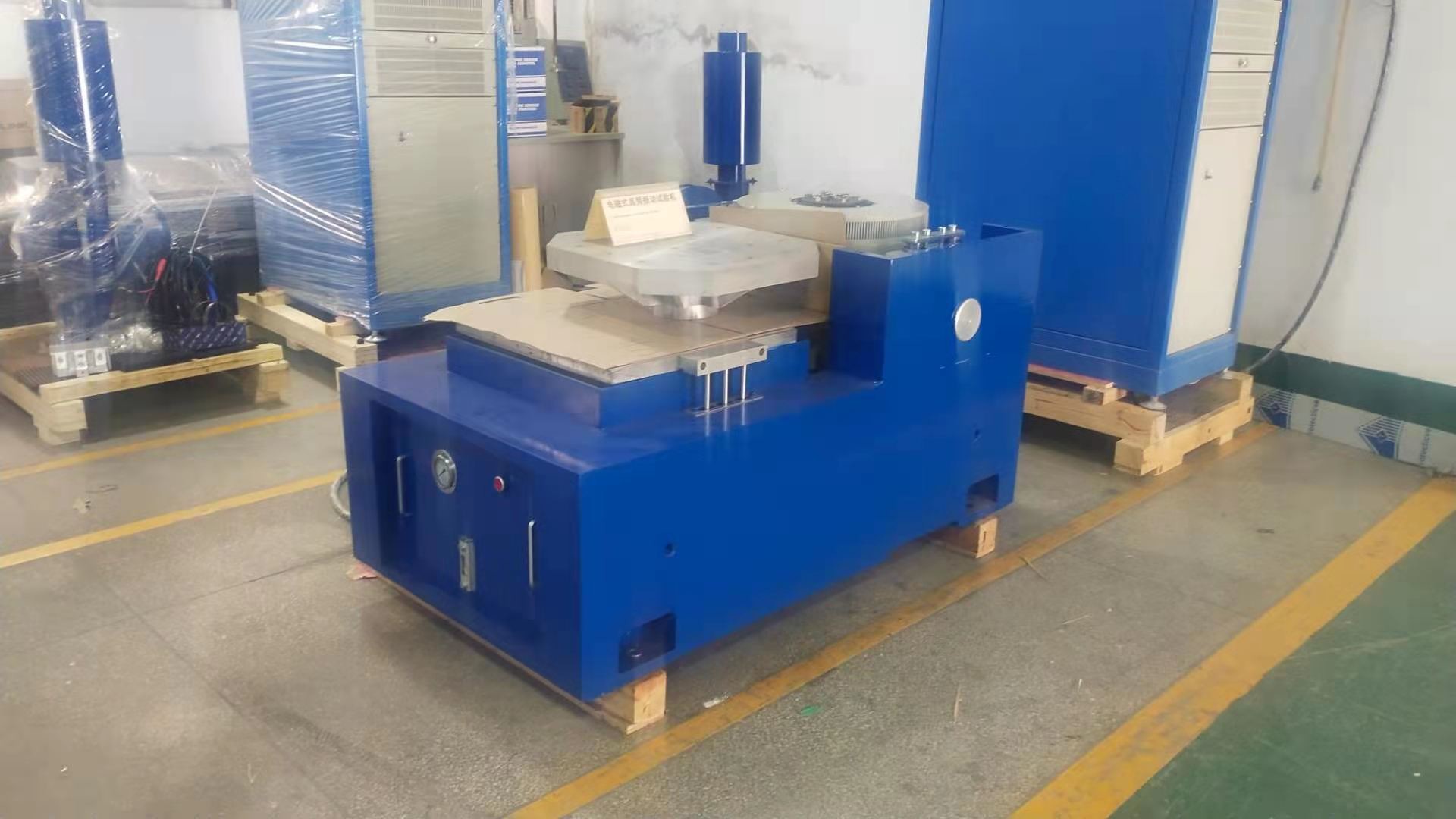

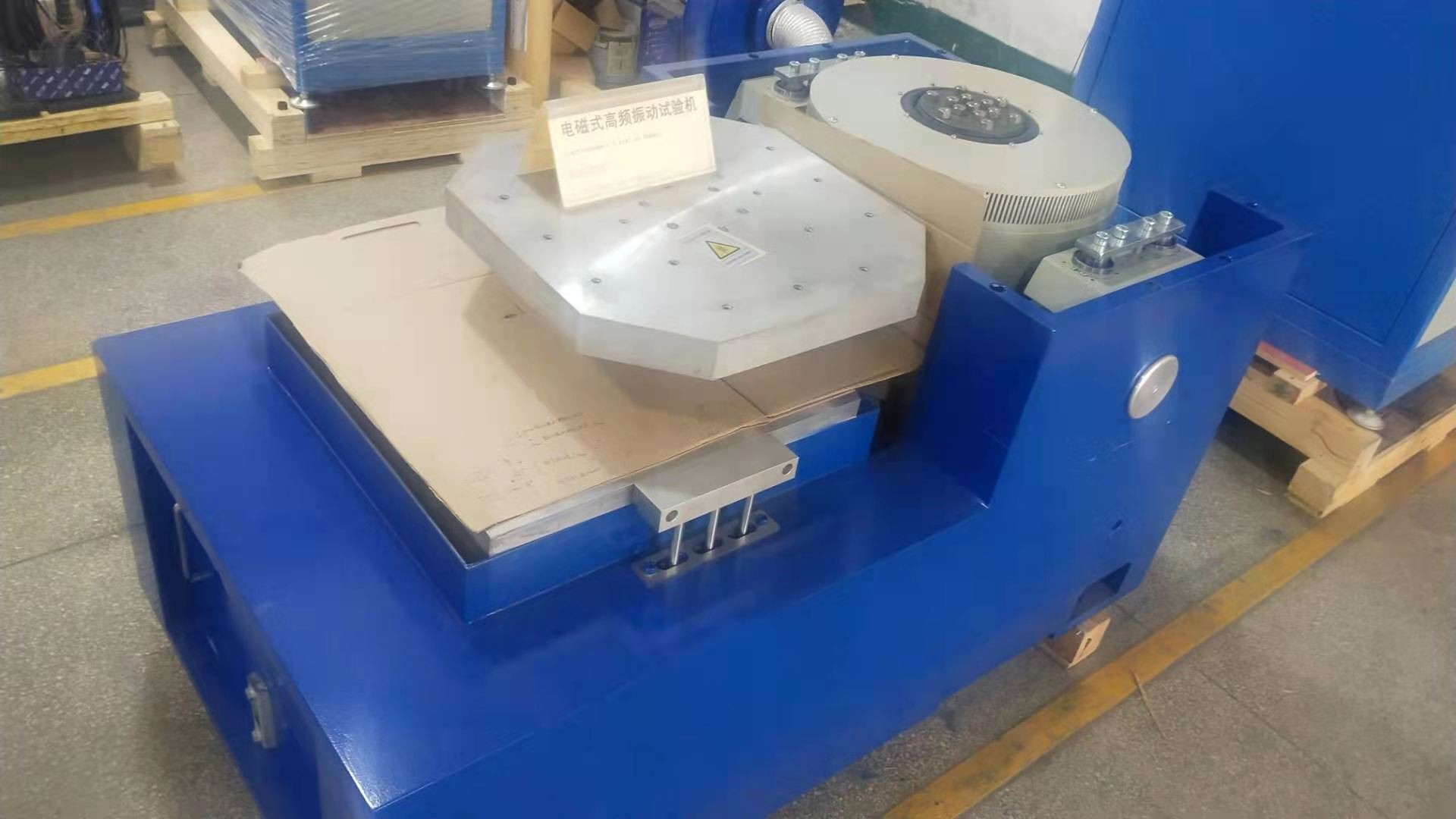

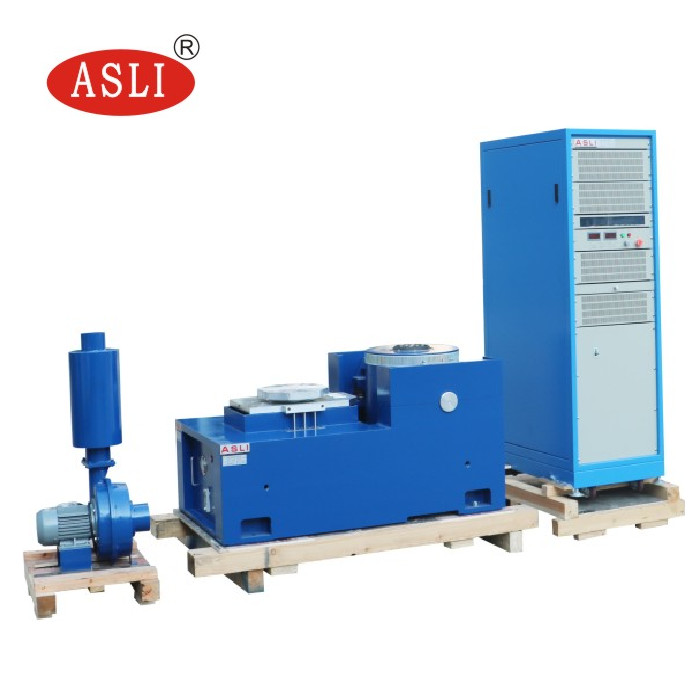

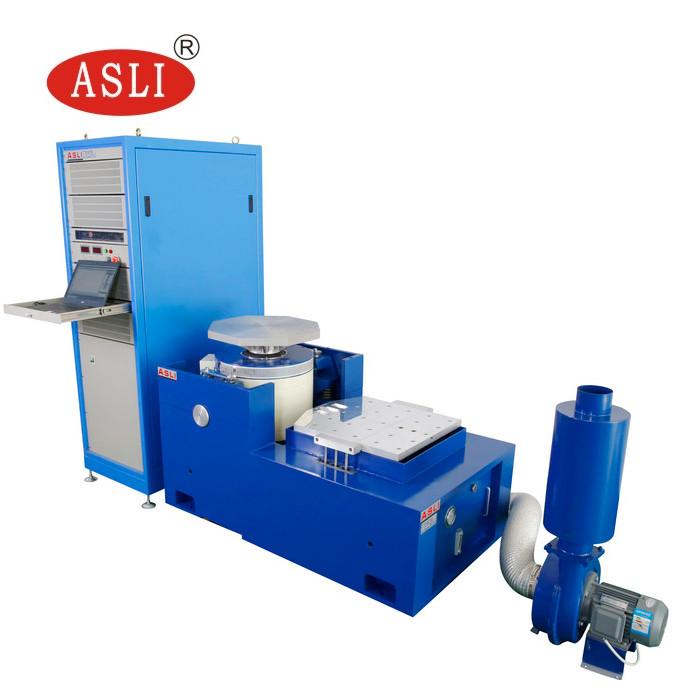

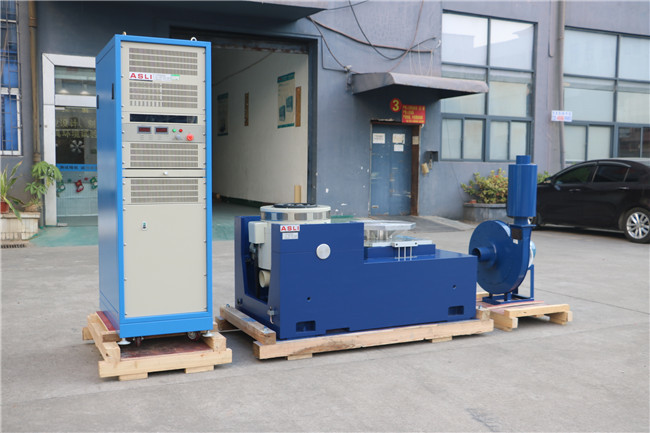

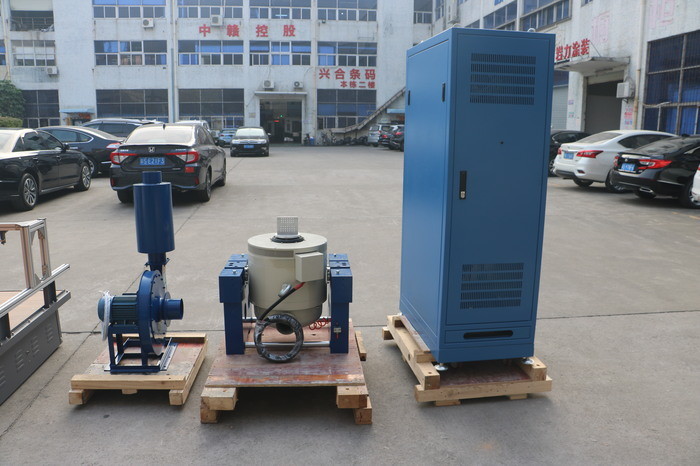

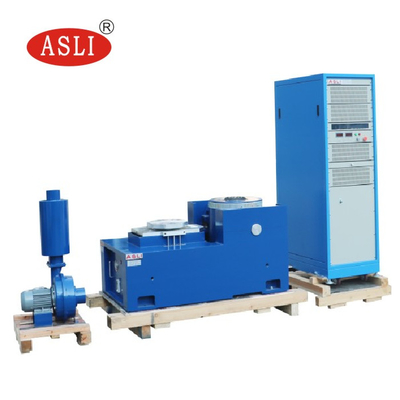

रैंडम कंपन परीक्षण के लिए लॉन्ग स्ट्रोक हाई वेलोसिटी वाइब्रेशन शेकर सिस्टम
आवेदन पत्र:
हम इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक / उच्च आवृत्ति कंपन थकान परीक्षक श्रृंखला के उत्पादों के निर्माता हैं, 'डबल-मैग्नेटिक सर्किट संरचना', 'स्वयं उत्पन्न कंकाल एक्शन सर्कल', 'एयरबोर्न सपोर्ट' और 'रोलर बीयरिंग और रैखिक मार्गदर्शन', 'ट्रूनियन अलगाव' उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया, एक्स, वाई, जेड तीन-अक्ष साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे शास्त्रीय द्वारा पूरा किया जा सकता है। (आधा साइन, ट्रेपेज़ॉइडल, सॉ टूथ वेव) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण। इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
बैटरी चार्जर के लिए सीई स्वीकृत कंपन परीक्षण प्रणाली इलेक्ट्रो डायनेमिक शेकर विशेषताएं:
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, विलक्षण भार क्षमता।
4. ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित है।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. स्थैतिक कठोरता, असर वाले छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार करना।
इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक तकनीकी पैरामीटर:
| नमूना |
रेटेड साइन बल (एन) |
यादृच्छिक मूल्यांकित बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (एम/एस)2) | रेटेड स्पीड(एम/एस) |
रेटेड विस्थापन (पीपी)मिमी |
अधिकतम. लोड हो रहा है (किलो) | चलती कुंडल (किलो) |
का आयाम चलती कुंडल (मिमी) |
| ईएस-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ईएस-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ईएस-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ईएस-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ईएस-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ईएस-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
क्षैतिज स्टैंड विशेषताएं:
1. पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए, उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटी लोडिंग बेंच के भीतर।
2. क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, उत्तम संरचना, स्थापित करने और समायोजित करने की सुविधा के साथ।
3. स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
क्षैतिज विस्तारक के तकनीकी पैरामीटर:
| नमूना | बेंच का आकार (मिमी) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | चलने वाले हिस्सों का वजन (किलो) |
| एलटी0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| एलटी0404 | 400×400×22 400×400×26 400×400×30 |
5-एल000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| एलटी0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| एलटी 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| एलटी 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ऊर्ध्वाधर विस्तारित-बेंच विशेषताएं:
वीटी ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक ने सही संरचना, उच्च गुणवत्ता वाली सामग्री के अनुसार सर्वोत्तम प्रदर्शन प्राप्त किया है
और कारीगरी.
ऊर्ध्वाधर विस्तारक के तकनीकी पैरामीटर:
| नमूना | वजन (किग्रा) | अधिकतम. आवृत्ति (हर्ट्ज) | बेंच का आकार |
| वीटी300 | 10 | 2000 | Φ300 |
| वीटी400 | 16 | 2000 | Φ400 |
| वीटी500 | 25 | 1500 | Φ500 |
| वीटी600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| वीटीएल010 | 180 | 350 | 1000×1000 |
| वीटी1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपका कोई रिश्तेदार है तो उसके बारे में पूछताछ करेंइलेक्ट्रोडायनामिक उच्च आवृत्ति यांत्रिक परीक्षण मशीन कंपन थकान परीक्षक, कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
