180 किग्रा लोड हो रहा है 3 एक्सिस कंपन तालिका, 600 किग्रा। कंपन परीक्षक मशीन
Product Details
| कंपन बल: | 6000N | कंपन दिशा: | 3 अक्ष |
|---|---|---|---|
| चलती कुंडल वजन: | 6.5 किलोग्राम | विस्थापन: | 25 मिमी |
| अधिकतम। त्वरण: | 100 ग्राम | आवेदन: | छोटा घटक |
| प्रमुखता देना |
180kg लोड हो रहा है 3 अक्ष कंपन तालिका,600 kg.f 3 अक्ष कंपन तालिका,600 kg.f कंपन परीक्षक मशीन |
||
Product Description

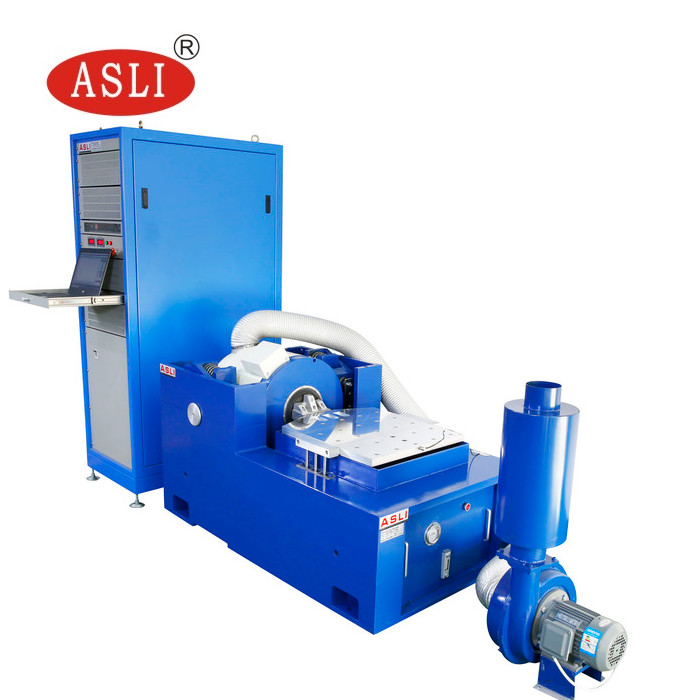

पावर फ्रीक्वेंसी 3 एक्सिस वाइब्रेशन टेस्ट टेबल — छोटे कंपोनेंट मूल्यांकन के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन वाला कंपन परीक्षण समाधान। यह सिस्टम औद्योगिक और विनिर्माण वातावरण में गुणवत्ता आश्वासन, उत्पाद विकास और विश्वसनीयता परीक्षण के लिए आदर्श, आवृत्ति की एक विस्तृत श्रृंखला में सटीक, विश्वसनीय कंपन सिमुलेशन प्रदान करता है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s²) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p) mm | अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |

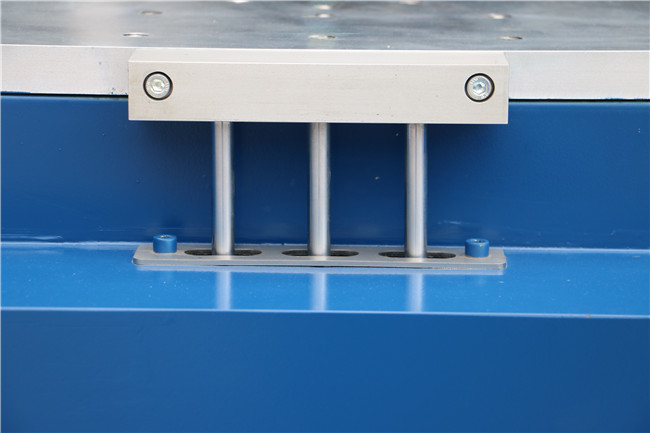

- मजबूत सस्पेंशन सिस्टम और लीनियर मोशन गाइडिंग — मजबूत भार वहन क्षमता, उत्कृष्ट गाइडिंग फ़ंक्शन और उच्च स्थिरता।
- उच्च स्टैटिक स्टिफनेस और कम डायनामिक स्टिफनेस वाला लोड सेंटर एयरबैग — मजबूत भार वहन क्षमता और आयाम भिन्नता पर उत्तम प्रदर्शन।
- उच्च-दक्षता क्लास डी पावर स्विचिंग, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम हार्मोनिक विरूपण।
- सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान — उच्च सुरक्षा और विश्वसनीयता।
- वाइब्रेशन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस — किसी अतिरिक्त फाउंडेशन की आवश्यकता नहीं, कंपन तरंग का उत्तम पुनरुत्पादन, और कंपन ट्रांसमिटेंस में कमी।

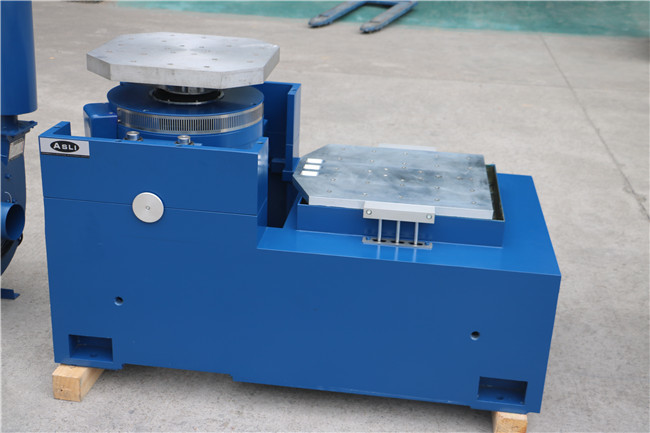

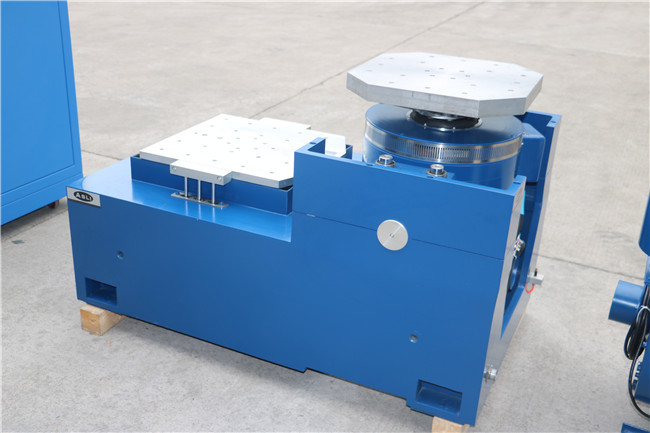

- क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफॉर्म विभिन्न अनुप्रयोगों के लिए उपलब्ध हैं।
- सरल नियंत्रक संचालन।
| मॉडल | बेंच आकार (mm) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

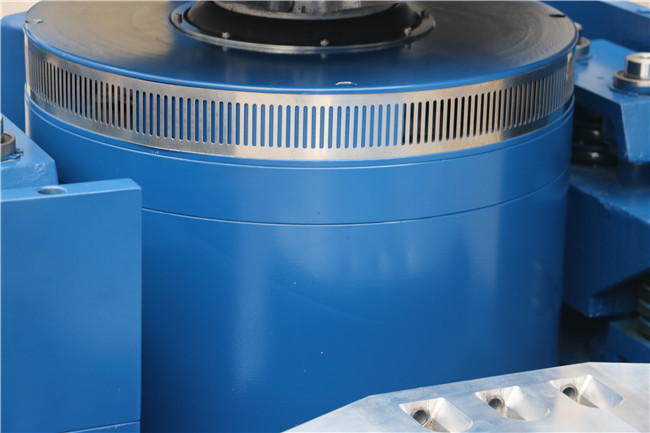

इलेक्ट्रोमैग्नेटिक वाइब्रेशन एक्साइटर का कार्य सिद्धांत लाउडस्पीकर के समान है, जिसमें एक विद्युत कंडक्टर चुंबकीय क्षेत्र में विद्युत चुम्बकीय बल की क्रिया द्वारा चलता है। मूविंग पार्ट को तेज करने वाला बल ड्राइविंग करंट और चुंबकीय प्रवाह के बीच संतुलन से उत्पन्न होता है। इसलिए, ड्राइविंग करंट को नियंत्रित करके, कोई भी वाइब्रेशन जनरेटर को नियंत्रित कर सकता है।
इलेक्ट्रोमैग्नेटिक वाइब्रेशन एक्साइटर का अधिकतम त्वरण स्तर अधिकतम करंट और लोडिंग द्वारा निर्धारित होता है। कम आवृत्ति पर, मूविंग पार्ट का विस्थापन प्रतिबंधित होता है जिससे त्वरण उच्च स्तर तक नहीं पहुंच पाता है। मूविंग एलिमेंट की रेजोनेंस फ्रीक्वेंसी को फ्रीक्वेंसी रेंज की ऊपरी सीमा से अधिक सेट किया जाता है।
वाइब्रेशन जनरेटर के प्रदर्शन को उस चार्ट द्वारा दर्शाया जा सकता है जो विभिन्न आवृत्तियों के तहत अधिकतम त्वरण प्रदर्शित करता है। लॉग-लॉग प्लॉट का उपयोग करके, विस्थापन के प्रतिबंध को 6 dB/ऑक्टेव के ढलान वाली सीधी रेखा के रूप में व्यक्त किया जा सकता है।
Product Highlights
ES-6 3-अक्ष कंपन तालिका 6000N बल, 25 मिमी विस्थापन, 100 ग्राम त्वरण और 180 किलोग्राम भार क्षमता प्रदान करती है। मजबूत सस्पेंशन, एयरबैग आइसोलेशन, डी-क्लास पावर दक्षता और सेल्फ-डायग्नोसिस की विशेषताएं। कस्टम विस्तारक विकल्पों के साथ छोटे घटक परीक्षण के लिए आदर्श।
