MIL STD 810G रैंडम इलेक्ट्रोडायनामिक शेकर लेबोरेटरी टेस्ट मशीन
उत्पाद विवरण
| कंपन बल: | 20Kn | कंपन दिशा: | ऊर्ध्वाधर+क्षैतिज कंपन |
|---|---|---|---|
| मानक: | लाख एसटीडी 810जी, लाख एसटीडी 810एफ | अधिकतम। विस्थापन: | 51 मिमी |
| रफ़्तार: | 1.8 मी/से | नि: शुल्क वारंटी: | 1 वर्ष या अधिक |
| प्रमुखता देना |
यादृच्छिक इलेक्ट्रोडायनामिक प्रकार के बरतन,MIL STD 810G इलेक्ट्रोकेमिकल प्रकार के बरतन,MIL STD 810G प्रयोगशाला परीक्षण मशीन |
||
उत्पाद वर्णन
MIL STD 810G रैंडम इलेक्ट्रोडायनामिक शेकर एक उच्च-आवृत्ति कंपन परीक्षण मशीन है जिसे किफायती मूल्य पर रैंडम कंपन वातावरण का अनुकरण करने के लिए डिज़ाइन किया गया है। इसके प्रदर्शन को विभिन्न आवृत्तियों पर प्राप्त अधिकतम त्वरण द्वारा चित्रित किया जाता है, जिसे आमतौर पर एक लॉग-लॉग प्लॉट पर दर्शाया जाता है जहां विस्थापन प्रतिबंध 6 dB/ऑक्टेव के ढलान के साथ एक सीधी रेखा के रूप में दिखाई देते हैं।
इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्टर का अधिकतम त्वरण स्तर अधिकतम करंट और लागू लोड द्वारा निर्धारित किया जाता है। कम आवृत्तियों पर, हिलने वाले हिस्से का विस्थापन प्रतिबंधित होता है, जिससे त्वरण उच्च स्तर तक नहीं पहुंच पाता है। स्थिर संचालन सुनिश्चित करने के लिए हिलने वाले तत्व की अनुनाद आवृत्ति को आवृत्ति सीमा की ऊपरी सीमा से अधिक सेट किया जाता है।
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति सीमा (Hz) |
रेटेड त्वरण (m/s²) |
रेटेड गति (m/s) |
रेटेड विस्थापन (p-p) mm |
अधिकतम। लोडिंग (Kg) |
चल कॉइल (Kg) |
आयाम चल कॉइल (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| मॉडल | वजन (किलो) | अधिकतम। आवृत्ति (Hz) | बेंच आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
- मजबूत सस्पेंशन सिस्टम और लीनियर मोशन गाइडिंग, जो मजबूत भार वहन क्षमता, उत्कृष्ट गाइडिंग फ़ंक्शन और उच्च स्थिरता प्रदान करती है।
- लोड सेंटर एयरबैग उच्च स्टैटिक स्टिफनेस और कम डायनामिक स्टिफनेस के साथ, मजबूत भार वहन क्षमता और आयाम भिन्नता पर उत्कृष्ट प्रदर्शन प्रदान करता है।
- उच्च-दक्षता क्लास डी पावर स्विचिंग 3-सिग्मा पीक करंट के साथ, कम बिजली की खपत और न्यूनतम हार्मोनिक विरूपण सुनिश्चित करती है।
- उच्च सुरक्षा विश्वसनीयता के लिए त्वरित स्व-निदान सुरक्षा इंटरलॉक के साथ।
- कंपन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस अतिरिक्त फाउंडेशन की आवश्यकता को समाप्त करता है, जो कंपन तरंगों के पूर्ण पुनरुत्पादन और कंपन ट्रांसमिटेंस में कमी प्रदान करता है।

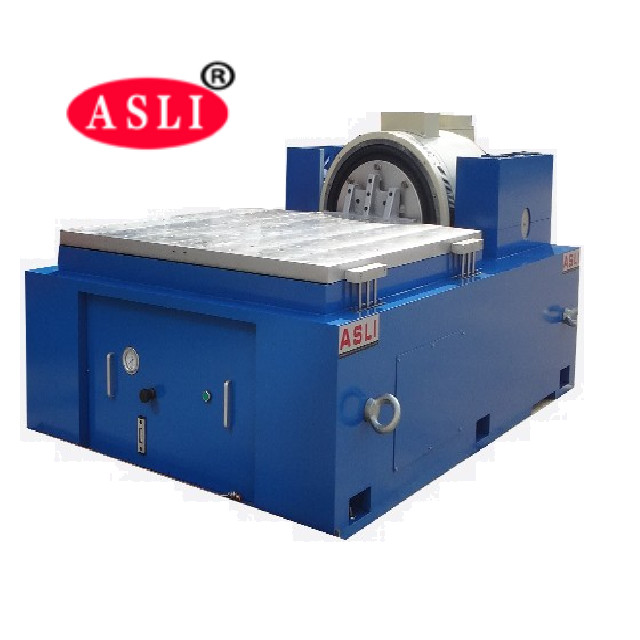

- विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफॉर्म उपलब्ध हैं।
स्वीकृति की तारीख से, उपकरण 1-वर्ष की वारंटी अवधि के दौरान पूरी तरह से मुफ्त है। यह वारंटी प्राकृतिक आपदाओं, असामान्य बिजली आपूर्ति, अनुचित उपयोग या अनुचित रखरखाव के कारण होने वाली क्षति को कवर नहीं करती है। खरीदार को हिरासत, उपयोग और स्थापना नियमों की शर्तों का पालन करना चाहिए।
यदि परीक्षण कक्ष की निर्माण गुणवत्ता समस्या के कारण विफलता होती है, तो सूचित किए जाने के बाद आपूर्तिकर्ता सेवा प्रतिबद्धता समय के अनुसार मुफ्त रखरखाव करने के लिए रखरखाव कर्मियों को भेजेगा।
उपयोगकर्ता के लिए उपकरण स्थापित करने और चालू करने और उपयोग में लाने पर अनुबंध की आवश्यकताओं के अनुसार ऑन-साइट प्रशिक्षण आयोजित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
पुनः: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पाद परिवहन, संचालन या सेवा के दौरान कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: किन उत्पादों का परीक्षण किया जा सकता है?
पुनः: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव पार्ट्स, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
पुनः: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक टेस्टिंग, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
पुनः: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
पुनः: मुख्य कारक शामिल हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति सीमा
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
पुनः: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
पुनः: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें PSD-आधारित परीक्षण प्रोफाइल शामिल हैं।
Q8: क्या यह शॉक टेस्टिंग कर सकता है?
पुनः: हाँ, बशर्ते चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और पुनरुत्पादकता में सुधार होता है।
उत्पाद हाइलाइट्स
MIL STD 810G/F अनुरूप 20KN रैंडम इलेक्ट्रोडायनामिक शेकर ऊर्ध्वाधर+क्षैतिज कंपन, 51 मिमी विस्थापन, 1.8m/s गति के साथ। विशेषताएं मजबूत सस्पेंशन, एयरबैग आइसोलेशन, डी-क्लास पावर दक्षता, सेल्फ-डायग्नोसिस सेफ्टी इंटरलॉक। 1 साल की वारंटी, ऑन-साइट प्रशिक्षण, कस्टम विस्तारक विकल्प।
