उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf

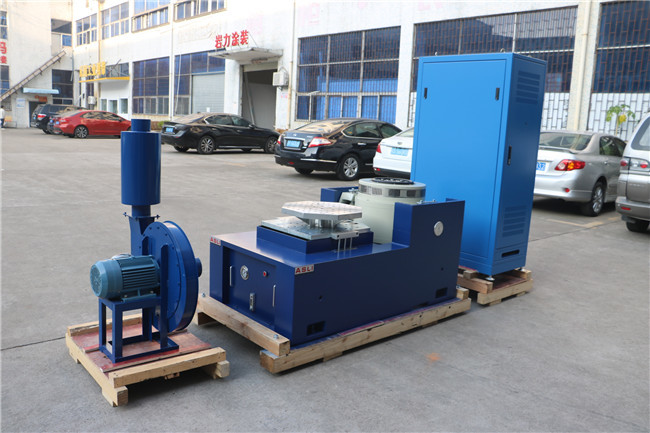

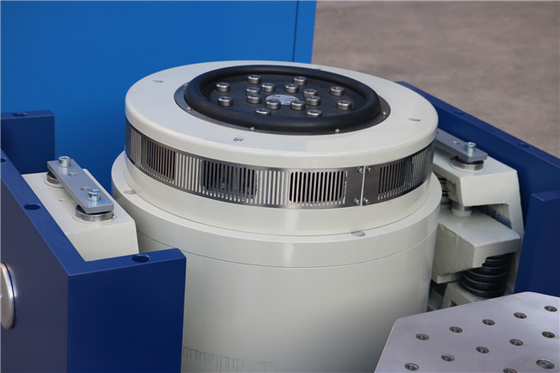

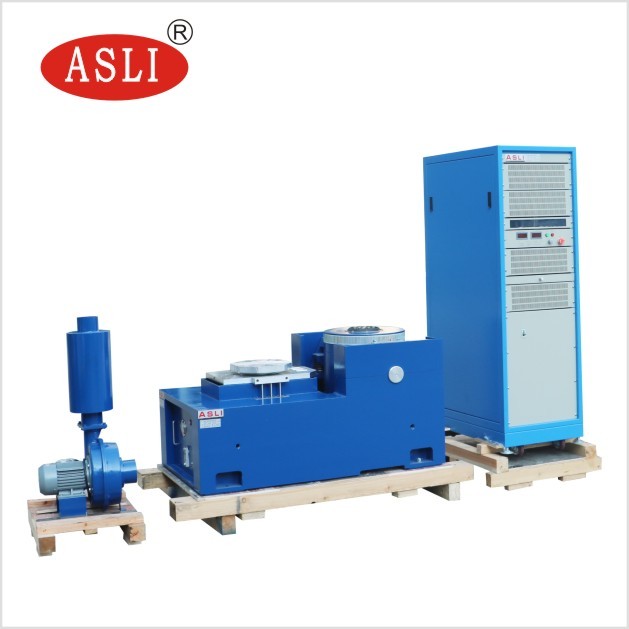

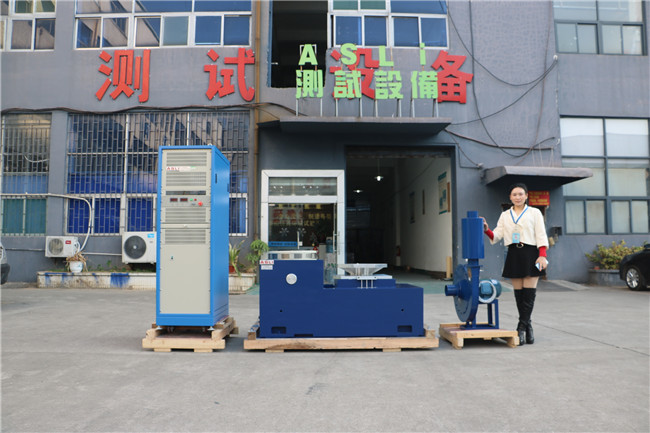

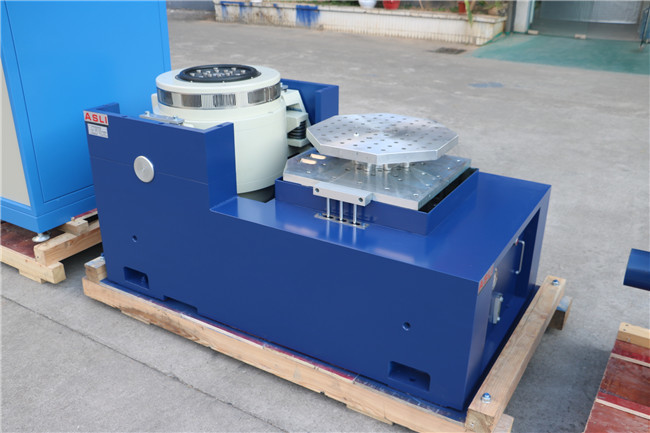

उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन 100 मिमी विस्थापन के साथ
परीक्षण मानक:
जीबी/टी 31486-2015
UL 1642:2012 < लिथियम बैटरी के लिए मानक>
UL 2054: 2012 < घरेलू और वाणिज्यिक बैटरी>
UN38.3 ((2012)
IEC62133-2:2017 < पोर्टेबल सील सेकेंडरी सेल और उनसे बनी बैटरी के लिए सुरक्षा आवश्यकताएं, पोर्टेबल अनुप्रयोगों में उपयोग के लिए-भाग 2: लिथियम सिस्टम>
वाइब्रेशन शेकर के तकनीकी मापदंड:
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ऊर्ध्वाधर विस्तारक के तकनीकी मापदंडः
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
विद्युत चुम्बकीय कंपन परीक्षक का अधिकतम त्वरण स्तर अधिकतमकम आवृत्ति पर, चलती भाग के विस्थापन को इस तरह से प्रतिबंधित किया जाता है कित्वरण उच्च स्तर तक नहीं पहुंचेगा। चलती तत्व के अनुनाद आवृत्ति उच्च सेट हैआवृत्ति सीमा की ऊपरी सीमा से अधिक.
कंपन जनरेटर के प्रदर्शन अधिकतम प्रदर्शित करता है कि चार्ट द्वारा परिलक्षित किया जा सकताविभिन्न आवृत्तियों के तहत त्वरण। एक लॉग-लॉग ग्राफ का उपयोग करके, विस्थापन का प्रतिबंध6 dB/octave के ढलान के साथ एक सीधी रेखा द्वारा व्यक्त किया जा सकता है।
कंपन तालिका का आकार नमूना आकार के अनुसार चुना जाता है,
प्रयोगशाला, ऑटो पार्ट, एलईडी लाइटिंग, बैटरी, केबल, पैकेजिंग के लिए विरेशन परीक्षण...
यदि आप इसके बारे में अधिक जानना चाहते हैं 100 मिमी विस्थापन के साथ उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन, कृपया अपनी पूछताछ भेजने में संकोच न करें, उसके बाद, हम और अधिक समर्थन दे सकते हैं।
