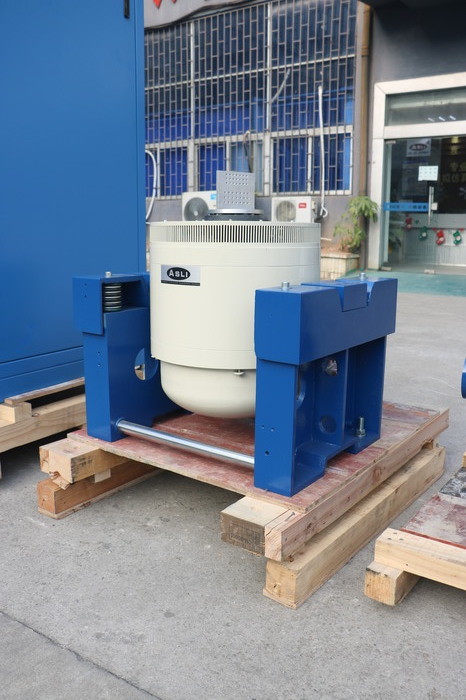

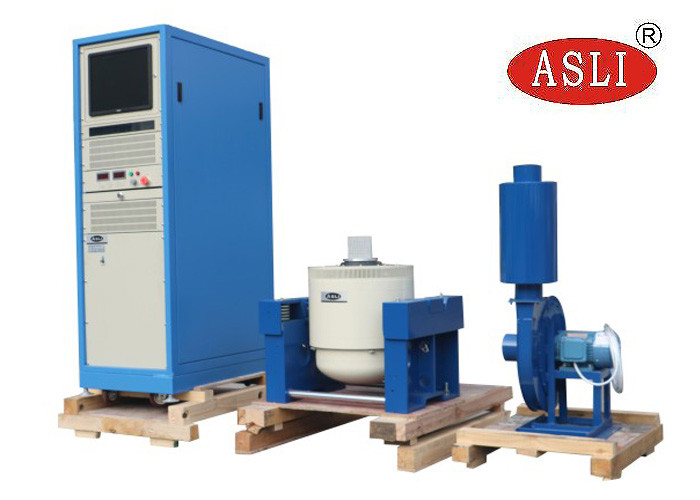

सीई कार्यक्षेत्र 3000N कंपन शेकर टेबल लैब परीक्षण उपकरण
Product Details
| साइन बल: | 3000एन | गति: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | खड़ा | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 3500 हर्ट्ज | शक्ति: | 380 वी 3 चरण |
| विस्थापन: | 25 मिमी | ||
| प्रमुखता देना |
3000N कंपन शेकर टेबल,सीई ऊर्ध्वाधर कंपन शेकर टेबल,3000N प्रयोगशाला परीक्षण उपकरण |
||
Product Description
उच्च आवृत्ति कंपन परीक्षण मशीन और शेकर परीक्षण तालिका
आवेदनः
हम इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक / उच्च आवृत्ति कंपन थकान परीक्षक श्रृंखला उत्पादों के निर्माता हैं, 'डबल चुंबकीय सर्किट संरचना' को अपनाया,"स्वयं निर्मित कंकाल क्रिया चक्र", "एयरबोर्न सपोर्ट" और "रोलर लेयरिंग और रैखिक मार्गदर्शन", "ट्रूनियन आइसोलेशन" उन्नत आधुनिक तकनीक और विशेष तकनीक में X,Y में पूरा किया जा सकता है,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणइन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियारों, विमानन, एयरोस्पेस में उपयोग किया जाता है,संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्र।
सीई अनुमोदित कंपन परीक्षण प्रणाली बैटरी चार्जर के लिए इलेक्ट्रो डायनामिक शेकर विशेषताएंः
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
2-1 तकनीकी मापदंड
(1) नामित बलः साइन बल 3000N; यादृच्छिक बल 3000N; झटका बल 6000N;
(2) आवृत्ति रेंजः 3 हर्ट्ज से 3500 हर्ट्ज तक, स्थिर आवृत्ति, आगे-पीछे झांकना, साइन, यादृच्छिक, झटका
(3) स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4) स्वीप-फ्रीक्वेंसी टाइम्सः 1 से 32767
(5) स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी/एकल 1-3600 मिनट, स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं।
(6) अधिकतम त्वरण;1000 मीटर/सेकंड2(नॉन लोड)
(7) अधिकतम गतिः 1.6 मीटर/सेकंड
(8) अधिकतम विस्थापनः25mmp-p (बिना भार के), डबल पीक
(9) प्रभाव विस्थापनः 25 मिमी
(10) चलती कॉइल का वजनः 3.5 किलोग्राम
(11) कंपन दिशाएंः ऊर्ध्वाधर
(12) कंपन तरंगः सीनस, यादृच्छिक, झटका
(13) चलती कॉइल का व्यास: Φ150 मिमी
(14) कंपन प्रणाली आयामः W750xH599xD680 मिमी
(15) कंपन प्रणाली वजनः 490KG

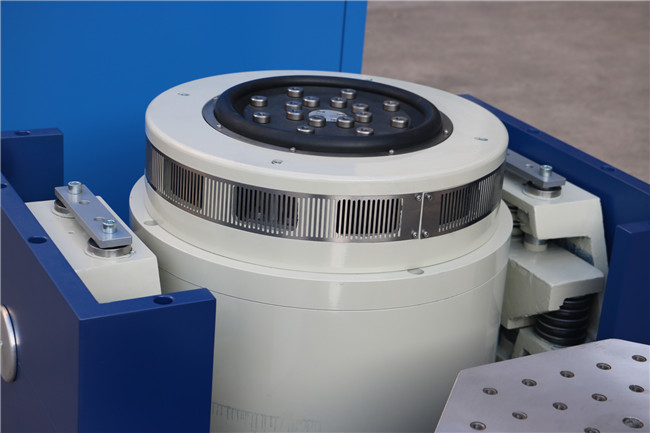

कंपन प्रणाली के बारे में
(1) उच्च चुंबकीय क्षेत्र तीव्रता सुनिश्चित करने और प्रवाह रिसाव को कम करने के लिए डबल चुंबकीय सर्किट संरचना;
विशेष डीगॉसिंग संरचना प्रवाह रिसाव को 1 मीट्रिक टन से कम कर सकती है
(2) U प्रकार के स्प्रिंग,रोलर्स और लीनियर लेयरिंग
(3) वायु वसंत का प्रयोग कंपन पृथक्करण के लिए किया जाता है; कंपन प्रणाली भारी भार के साथ भी स्थिर रूप से काम करती है;
कोई विशेष नींव की आवश्यकता नहीं
(4) अति-तापीय, अति-भार, अति-प्रवाह, अति-भोल्टेज और
कंपन परीक्षक का अति स्थानान्तरण;
विद्युत नेटवर्क सुरक्षा उपकरण ओवर-वोल्टेज, अंडर-वोल्टेज, अनुपलब्ध चरण के लिए;
ड्राइव शक्ति,धारा-सीमित करनेवाला, सॉफ्ट-स्टार्ट, ओवर-टेम्परेचर, शॉर्ट-करंट,मॉड्यूल फॉल्ट प्रोटेक्शन
(5) साइनस, यादृच्छिक, पर्यावरण प्रभाव परीक्षण पूरा कर सकते हैं
(6) इस प्रणाली में वोल्टेज उतार-चढ़ाव के लिए बहुत कम आवश्यकता है, ≤±10% ठीक है
(7) इस प्रणाली में ग्राउंडिंग प्रतिरोध के लिए कम आवश्यकताएं हैं, ≤4Ω ठीक है
(8) उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त
विद्युत गतिज उच्च आवृत्ति कंपन परीक्षक के तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

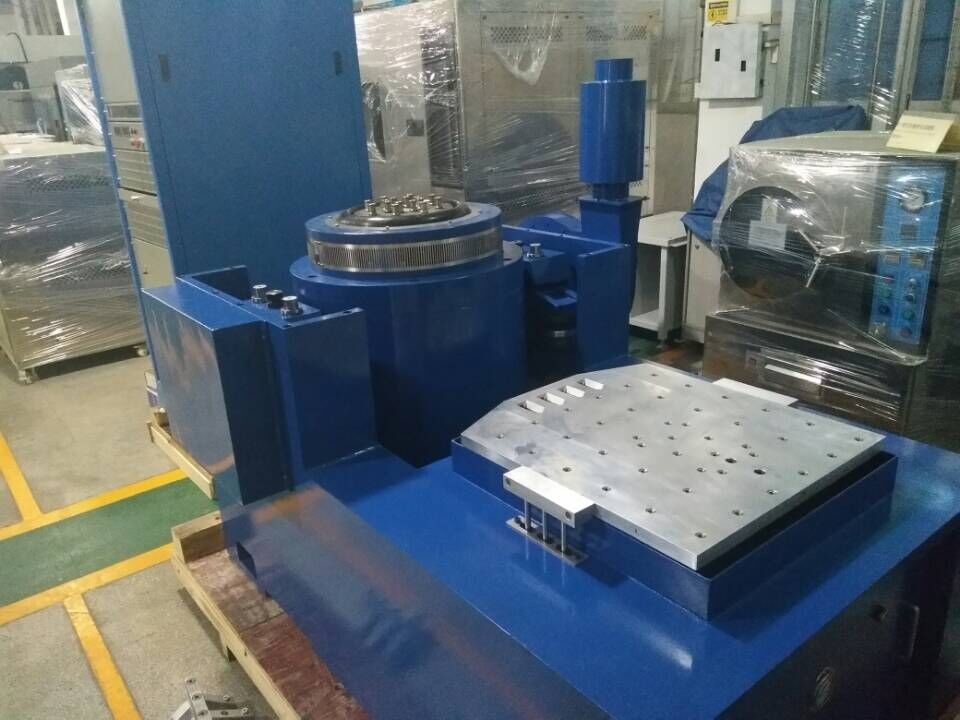

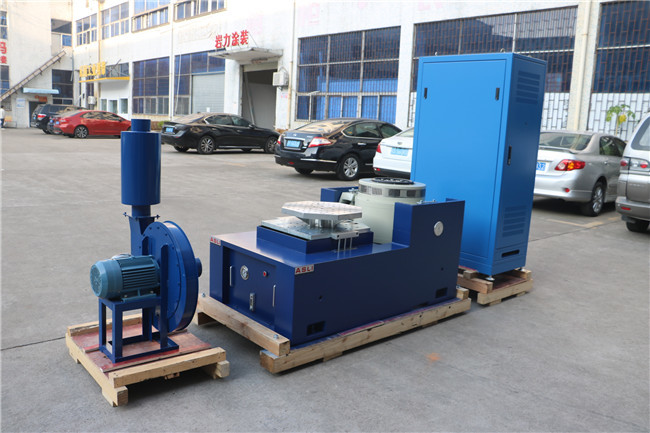

क्षैतिज स्टैंड की विशेषताएंः
1छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
2क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनमें सही संरचना होती है, स्थापना और समायोजन में सुविधा होती है।
3स्थैतिक दबाव ट्रैक, V-आकार, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
क्षैतिज विस्तारक के तकनीकी मापदंडः
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 १२००×१२००×४० १२००×१२००×५० |
5-800 5-1100 5-1400 |
126 168 210 |
ऊर्ध्वाधर विस्तारित बेंच की विशेषताएंः
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए ग्राहक ने सही संरचना, उच्च गुणवत्ता वाली सामग्री के अनुसार सर्वोत्तम प्रदर्शन प्राप्त किया
और कारीगरी।
ऊर्ध्वाधर विस्तारक के तकनीकी मापदंडः
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपके किसी रिश्तेदार के बारे में पूछताछ हैइलेक्ट्रोडायनामिक उच्च आवृत्ति यांत्रिक परीक्षण मशीन कंपन थकान परीक्षक, कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
