1.8 मी / एस कंपन परीक्षण मशीन, 1000 किग्रा। लैब के लिए मैकेनिकल शेकर
Product Details
| साइन बल: | 10000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3000 हर्ट्ज |
| लोड हो रहा है: | 270 किग्रा | त्वरण: | 100जी |
| आर्मेचर: | 240 मिमी | ||
| प्रमुखता देना |
1.8m/s कंपन परीक्षण मशीन,1000kg.F मैकेनिकल शेकर,प्रयोगशाला कंपन परीक्षण मशीन |
||
Product Description

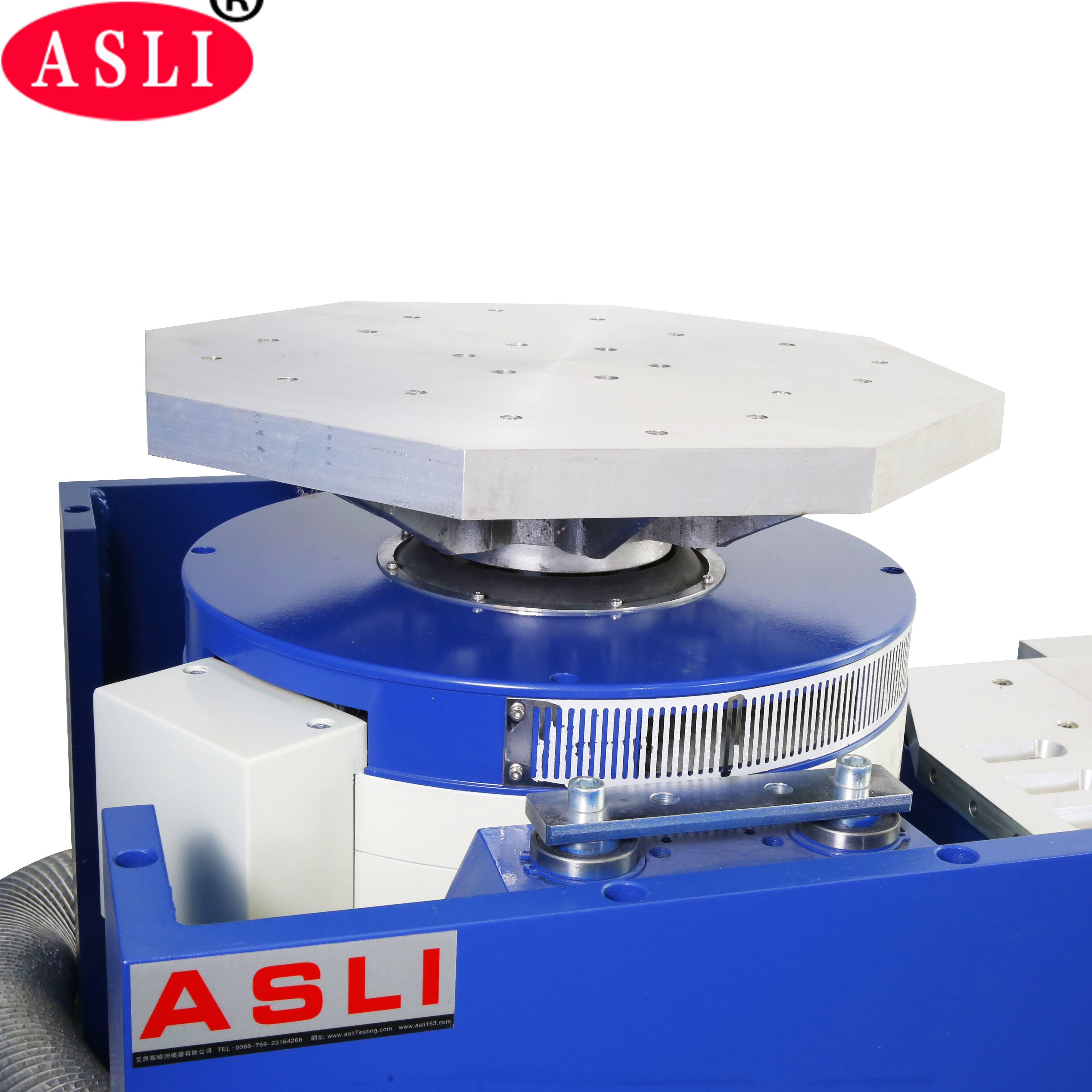

मैकेनिकल शेकर हाई फ्रीक्वेंसी कंपन परीक्षक एक तीन-अक्षीय (XYZ) कंपन परीक्षण मशीन है जिसे सटीक सिनोसाइडल, ब्रॉडबैंड यादृच्छिक और सदमे परीक्षण के लिए इंजीनियर किया गया है।स्व-जनित कंकाल क्रिया चक्रों के साथ एक दोहरे चुंबकीय सर्किट संरचना पर निर्मित, हवा में समर्थन, रोलर बीयरिंग और रैखिक मार्गदर्शन, और trunnion अलगाव, यह मांग प्रयोगशाला और औद्योगिक वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है।
यह उच्च आवृत्ति कंपन शेकर व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरणों, और घरेलू उपकरण उद्योगों में प्रयोग किया जाता है। यह समर्थन करता है एक्स,वाई और जेड तीन अक्षीय साइनसॉइडल कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, शास्त्रीय आधा साइनस पल्स परीक्षण, और सदमे प्रतिक्रिया स्पेक्ट्रम परीक्षण।
- नामित बलः साइन बल 10000N; यादृच्छिक बल 10000N; झटका बल 20000N
- आवृत्ति रेंजः 3 हर्ट्ज से 3000 हर्ट्ज ️ स्थिर आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक और झटका मोड
- स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी टाइम्सः 1 से 32767 तक
- स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी / सिंगल 1~3600 मिनट; स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरणः 1000 मीटर/सेकंड (बिना भार के)
- अधिकतम गति: 1.8 मीटर/सेकंड
- अधिकतम विस्थापनः 51 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः 51 मिमी
- चलती कॉइल का वजनः 14 किलोग्राम
- कंपन तरंगः सीनस, यादृच्छिक, झटका
- चलती कॉइल का व्यास: Φ240 मिमी
- कंपन प्रणाली आयाम: W1060 × H750 × D845 मिमी
- कंपन प्रणाली वजनः 960 किलोग्राम

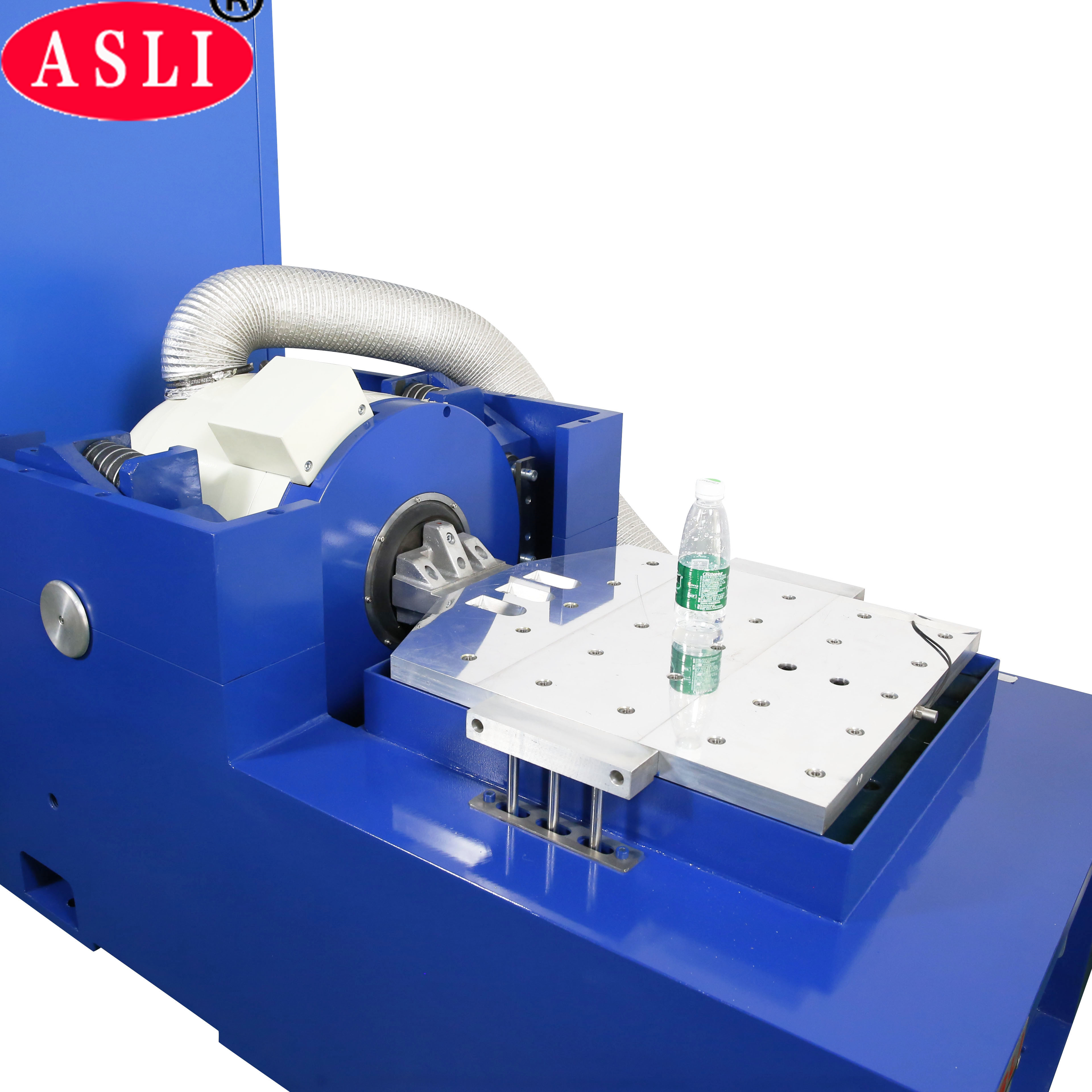

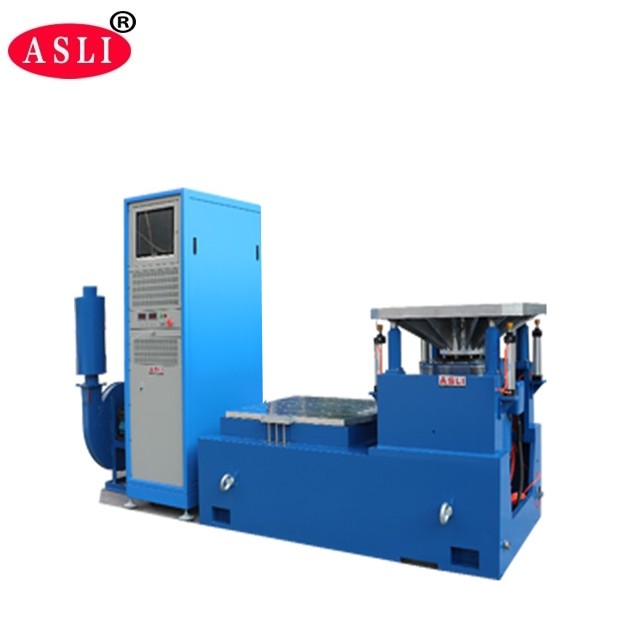

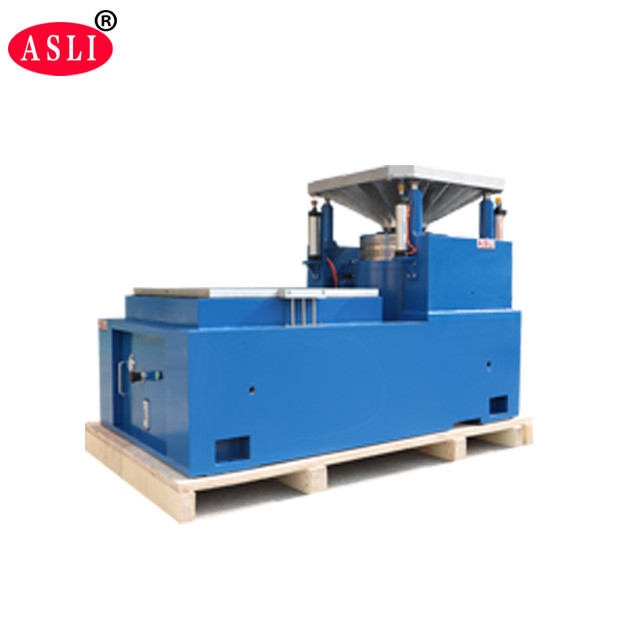

- इसमें 600 mm × 600 mm ऊर्ध्वाधर विस्तारक और 600 mm × 600 mm क्षैतिज स्लिप टेबल शामिल है
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ईएस-10 मॉडल (उल्लेखित) इस उत्पाद सूची में वर्णित विन्यास से मेल खाता है।

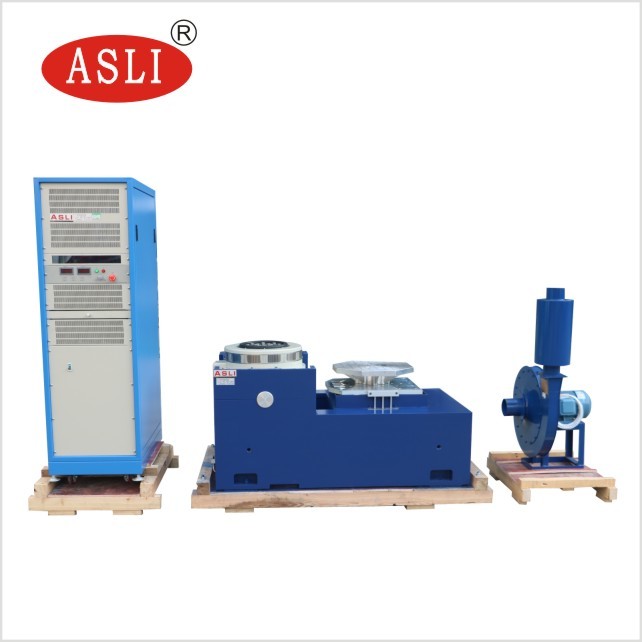

- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-10 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
- रंगीन प्रिंटर 1 सेट (वैकल्पिक)
- त्वरण संवेदक (आउटपुट लाइन सहित) 1 पीसी
- वाइब्रेशन फिक्स्चर 1 सेट (परीक्षण नमूना के अनुसार वैकल्पिक)
कंपन नियंत्रक हमारी कंपनी का नवीनतम डिजाइन है, जो एक अंतरराष्ट्रीय उन्नत वितरित प्रणाली वास्तुकला को अपनाता है।इसका मूल टीआई से नवीनतम टीएमएस 320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है. परीक्षण रिपोर्ट स्वचालित रूप से वर्ड प्रारूप में उत्पन्न होती है. परीक्षण के दौरान या बाद में, रिपोर्ट को संपादित किया जा सकता है और फिर स्वचालित रूप से या मैन्युअल रूप से उत्पन्न किया जा सकता है.
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, मजबूत सनकी भार क्षमता प्रदान करते हैं।
- ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित है, सुविधाजनक मोबाइल स्थापना प्रदान करता है।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।
Product Highlights
ES-10 मैकेनिकल शेकर 10000N साइन बल, 3-3000Hz, 1.8m/s, 270kg लोड, XYZ अक्ष साइन/रैंडम/शॉक परीक्षण प्रदान करता है। दोहरे चुंबकीय सर्किट, वायु निलंबन, ट्रूनियन अलगाव स्थायित्व और सटीकता सुनिश्चित करते हैं। रक्षा, एयरोस्पेस, इलेक्ट्रॉनिक्स के लिए आदर्श। कस्टम फिक्स्चर उपलब्ध हैं.
