270 किग्रा लोडिंग 1000 किग्रा। साइन वाइब्रेशन टेस्टिंग इलेक्ट्रोडायनामिक मशीन
Product Details
| साइन बल: | 10000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3000 हर्ट्ज |
| लोड हो रहा है: | 270 किग्रा | त्वरण: | 100जी |
| आर्मेचर: | 240 मिमी | ||
| प्रमुखता देना |
1000 kg.f साइन कंपन परीक्षण,270kg लोड हो रहा है साइन कंपन परीक्षण,1000 kg.f इलेक्ट्रोडायनामिक कंपन मशीन |
||
Product Description
270 किग्रा लोडिंग 1000 किग्रा.एफ साइन वाइब्रेशन टेस्टिंग इलेक्ट्रोडायनामिक मशीन एक उच्च-आवृत्ति कंपन परीक्षण प्रणाली है जिसमें मैग्नीशियम मिश्र धातु तालिका है। इसे औद्योगिक और वैज्ञानिक अनुप्रयोगों की एक विस्तृत श्रृंखला में सटीक कंपन सिमुलेशन के लिए इंजीनियर किया गया है।

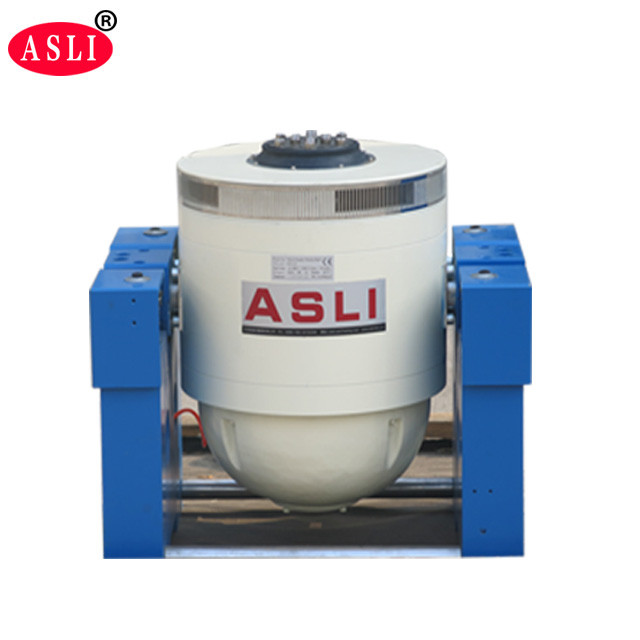

यह इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उन्नत आधुनिक तकनीकों को अपनाता है जिसमें डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया वृत्त, वायुजनित समर्थन, रोलर बेयरिंग और रैखिक मार्गदर्शन, और ट्रूनियन अलगाव शामिल हैं। यह एक्स, वाई, और जेड तीन-अक्ष साइनसोइडल कंपन परीक्षण, ब्रॉडबैंड रैंडम कंपन परीक्षण, और शास्त्रीय (हाफ-साइन) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षणों को पूरा करने में सक्षम है।
इसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- रेटेड बल: साइन बल 10000N; रैंडम बल 10000N; शॉक बल 20000N
- आवृत्ति रेंज: 3 हर्ट्ज से 3000 हर्ट्ज - निश्चित आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम, और शॉक मोड का समर्थन करता है
- स्वीप-आवृत्ति मोड: रैखिक, लॉगरिदमिक, आगे-पीछे स्वीप, निश्चित आवृत्ति
- स्वीप-आवृत्ति बार: 1 से 32767
- स्वीप-आवृत्ति समय: निश्चित आवृत्ति / एकल 1-3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरण: 1000 एम/एस² (गैर-लोड)
- अधिकतम गति: 1.8 एम/एस
- अधिकतम विस्थापन: 51 मिमी पी-पी (गैर-लोड), डबल पीक
- प्रभाव विस्थापन: 51 मिमी
- चल कॉइल का वजन: 14 किग्रा
- कंपन तरंग: साइन, रैंडम, शॉक
- चल कॉइल का व्यास: Φ240 मिमी
- कंपन प्रणाली आयाम: W1060 × H750 × D845 मिमी
- कंपन प्रणाली वजन: 960 किग्रा

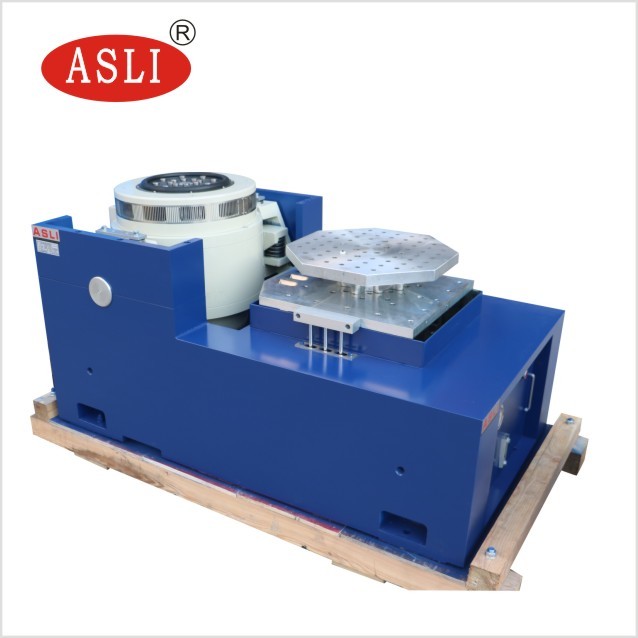

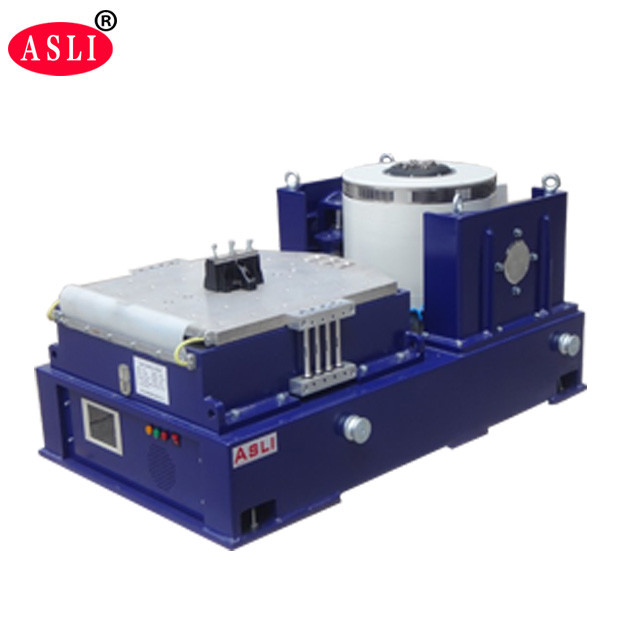

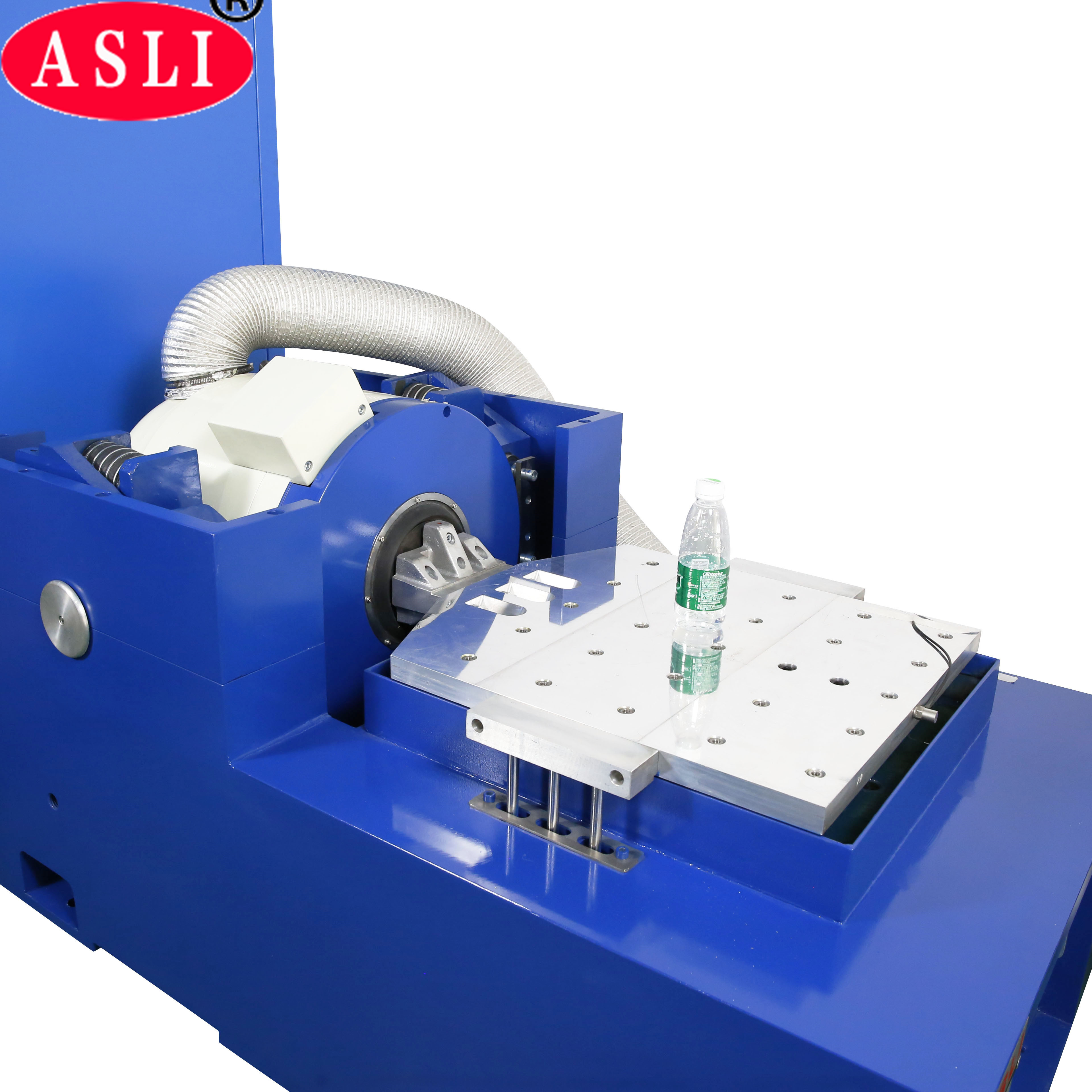

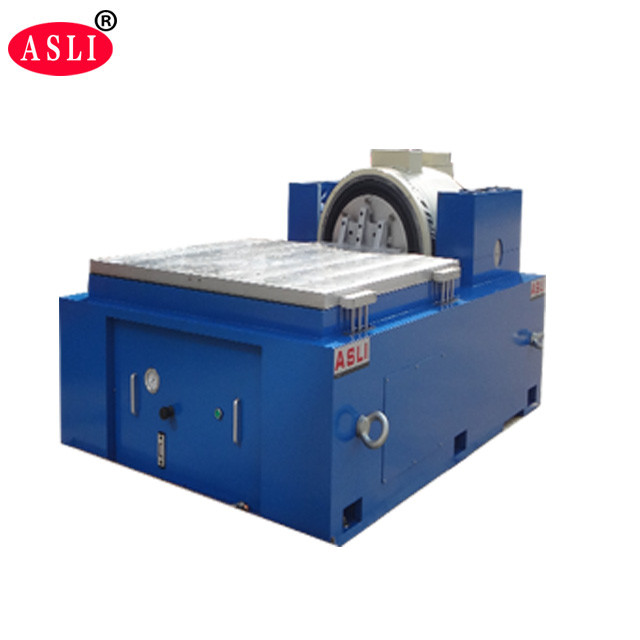

- शामिल सहायक उपकरण: 600 मिमी × 600 मिमी वर्टिकल एक्सपैंडर और 600 मिमी × 600 मिमी हॉरिजॉन्टल स्लिप टेबल
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | चल कॉइल (किग्रा) | चल कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
हाइलाइट की गई पंक्ति (ईएस-10) इस उत्पाद सूची के लिए निर्दिष्ट कॉन्फ़िगरेशन का प्रतिनिधित्व करती है।
- कंपन जनरेटर — 1 सेट
- कंपन नियंत्रक — 1 सेट
- संचार कनेक्शन चैंबर — 1 सेट
- डीए-10 पावर एम्पलीफायर — 1 सेट
- उत्तेजना शक्ति — 1 पीसी
- ड्राइवर सॉफ्टवेयर — 1 सेट
- कूलिंग सिस्टम — 1 सेट
- औद्योगिक कंप्यूटर — 1 सेट
- कलर प्रिंटर — 1 सेट (वैकल्पिक)
- त्वरण सेंसर (आउटपुट लाइन सहित) — 1 पीसी
- कंपन फिक्स्चर — 1 सेट (वैकल्पिक, परीक्षण नमूने के अनुसार)
वाइब्रेशन कंट्रोलर हमारी कंपनी द्वारा नवीनतम डिजाइन है, जो एक अंतरराष्ट्रीय स्तर पर उन्नत वितरित सिस्टम आर्किटेक्चर को अपनाता है। इसका कोर टीआई से नवीनतम टीएमएस320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है। परीक्षण रिपोर्ट स्वचालित रूप से वर्ड प्रारूप में उत्पन्न होती हैं। परीक्षण के दौरान या बाद में, रिपोर्ट को संपादित किया जा सकता है और फिर स्वचालित रूप से या मैन्युअल रूप से उत्पन्न किया जा सकता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन किया गया गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट और तर्कसंगत संरचना के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना की पेशकश।
- चल प्रणाली में उन्नत तकनीक गतिशील सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे प्रभाव के साथ बेयरिंग की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
Product Highlights
ES-10 इलेक्ट्रोडायनामिक शेकर 10000N साइन बल, 3-3000Hz, 270kg पेलोड, 100g त्वरण और 51mm विस्थापन प्रदान करता है। विश्वसनीय X/Y/Z साइन, रैंडम और शॉक परीक्षण के लिए दोहरी चुंबकीय सर्किट, मैग्नीशियम मिश्र धातु आर्मेचर और एयर कूलिंग की सुविधा है।
