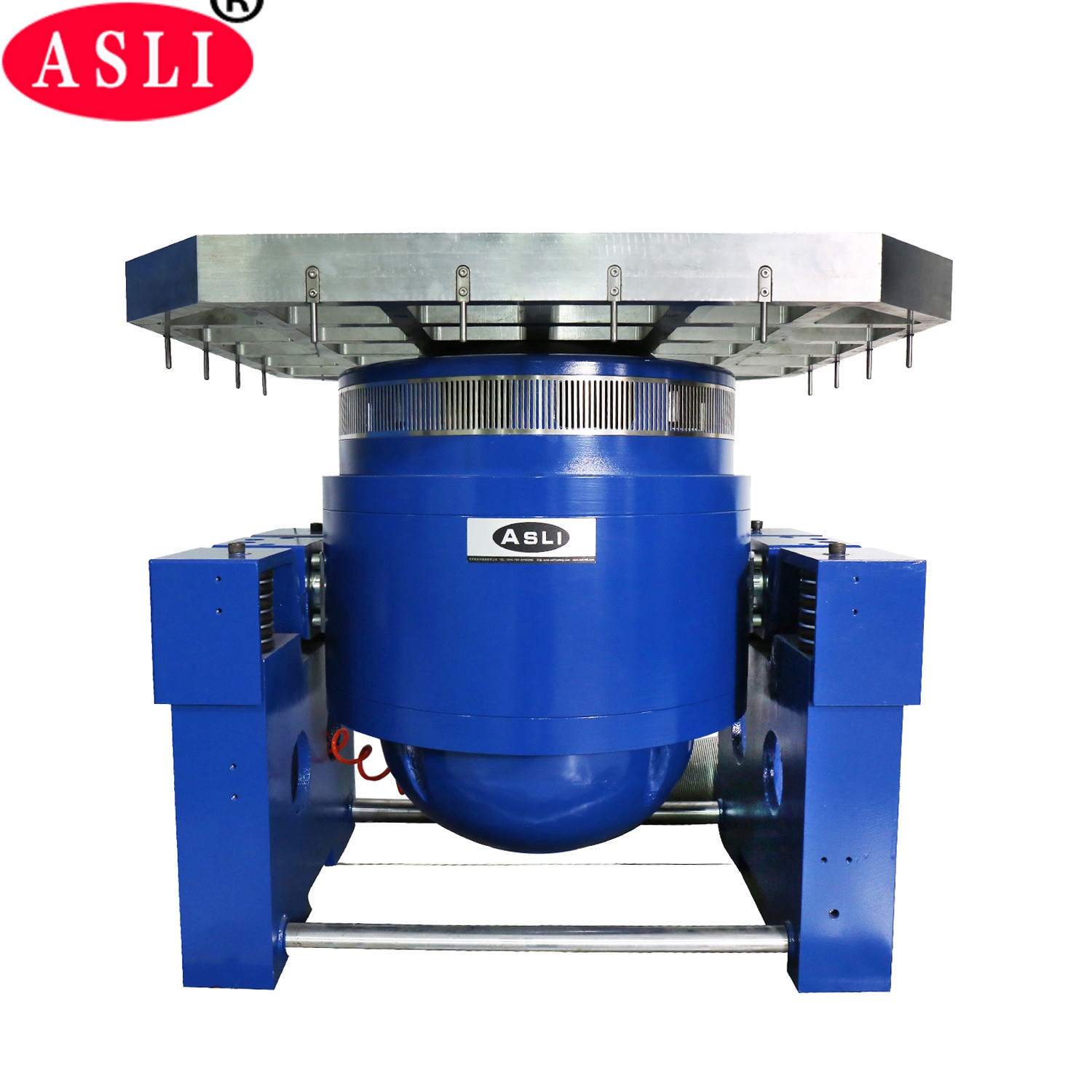

ऑटोमोटिव टेस्टिंग के लिए वर्टिकल हाई फ्रीक्वेंसी 300 किग्रा
Product Details
| साइन बल: | 3000N | रफ़्तार: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | खड़ा | त्वरण: | 100जी |
| आवृत्ति: | 3~3500HZ | शक्ति: | 380v 3 चरण |
| विस्थापन: | 25 मिमी | ||
| प्रमुखता देना |
ऊर्ध्वाधर उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर,300kg.F विद्युत गतिशील शेकर,ऑटोमोबाइल परीक्षण इलेक्ट्रोडायनामिक शेकर |
||
Product Description
ऊर्ध्वाधर और क्षैतिज उच्च आवृत्ति कंपन तालिका परीक्षण मशीनहम इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक / उच्च आवृत्ति कंपन थकान परीक्षक श्रृंखला के निर्माता हैंइन प्रणालियों में दोहरी चुंबकीय सर्किट संरचना, स्व-निर्मित कंकाल क्रिया चक्र, हवाई समर्थन, रोलर बीयरिंग और रैखिक मार्गदर्शन सहित उन्नत प्रौद्योगिकियां अपनाई गई हैं।और trunnion अलगाव.
उपकरण एक्स, वाई, और जेड तीन अक्ष सिनोसाइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, साथ ही क्लासिक पल्स परीक्षण (आधा-सिनो, ट्रैपेज़ोइडल,दांतों की लहर) और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षणइन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, मजबूत सनकी भार क्षमता प्रदान करते हैं।
- स्थिर संचालन के लिए समर्पित ट्र्यूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- उन्नत चलती प्रणाली प्रौद्योगिकी गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- स्थिर कठोरता और असर की गतिशील कठोरता को अनुकूलित किया जाता है, कंपन तालिका क्षमता को बढ़ाता है और निम्न आवृत्ति प्रदर्शन में सुधार करता है।
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ३५०० | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ३५०० | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ३५०० | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ३२०० | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ३२१०० | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ₹1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- एक छोटी लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति को प्राप्त किया जाता है, जिससे लोडिंग क्षमता और मशीन बेंच के समग्र प्रदर्शन में सुधार होता है।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार हैं, जिनकी संरचना उत्तम है, जो सुविधाजनक स्थापना और समायोजन प्रदान करती है।
- स्थिर दबाव ट्रैक, V-आकार का डिजाइन, ढलान प्रतिरोध और पूर्वाग्रह भार प्रतिरोध की क्षमता के साथ।
- अच्छी संरचना और आसान संचालन के साथ निर्मित तेल पंप।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | ५००० 5 ¢1500 ५२००० | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | ५००० ५१४०० ५२००० | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | ५००० 5 ¢1500 ५२००० | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | ५००० ५१०० ५२००० | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | ५०००० ५००० 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | ५००० 5 ¢1500 ५२००० | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | ५००० ५१३०० 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | ५०००० 5 ¢1100 ५१४०० | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना की जाती है और ग्राहक को सही संरचना के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करने के लिए विस्तृत रूप से डिज़ाइन किया जाता है,उच्च गुणवत्ता वाली सामग्री, और कारीगरी।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
Product Highlights
ऑटोमोटिव परीक्षण के लिए वर्टिकल इलेक्ट्रोडायनामिक शेकर: 3000N साइन बल, 3-3500Hz, 100g त्वरण, 25 मिमी विस्थापन। विश्वसनीय X/Y/Z कंपन परीक्षण के लिए दोहरे चुंबकीय सर्किट, वायु निलंबन और ट्रूनियन अलगाव की सुविधा है। कस्टम विकल्प उपलब्ध हैं.
