कंपन परीक्षण के विभिन्न प्रकार क्या हैं?
निष्पादित विशिष्ट परीक्षण कार्यों में उच्च-बल कंपन (यादृच्छिक और साइन), शॉक कंपन, और फिक्स्ड-बेस और फ्री-फ्री मोडल परीक्षण शामिल हैं।
भंडारण के लिए दस्तावेज़ डाउनलोड करें -- यहां क्लिक करें ----→कंपन परीक्षण उपकरण ES-20.pdf
पैकेजिंग परिवहन उच्च आवृत्ति कंपन परीक्षण उपकरण मूल्य
परीक्षण आवश्यकताएँ:
1.आईईसी62133
2. UL1642
3. UN38.3
4. GB31241
उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षक पूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण, सिमुलेशन के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत, बैटरी या बैटरी पैक निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार कंपन तालिका पर तय किया जाता है। बैटरी के नमूने के साथ तीन परस्पर लंबवत दिशाओं के कंपन को मापा जाता है, बैटरी लीक नहीं होनी चाहिए, हिम्मत नहीं हारनी चाहिए, टूटी नहीं होनी चाहिए, आग और विस्फोट नहीं होना चाहिए।
तकनीकी मापदंड:
| नमूना |
रेटेड साइन बल (एन) |
यादृच्छिक मूल्यांकित बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (एम/एस)2) | रेटेड स्पीड(एम/एस) |
रेटेड विस्थापन (पीपी)मिमी |
अधिकतम.लोड हो रहा है (किलो) | चलती कुंडल (किलो) |
का आयाम चलती कुंडल (मिमी) |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
कंपन परीक्षण मशीन की संरचना:
कंपन परीक्षण बेंच, पावर एम्प्लीफाई, कूलिंग फैन, स्लिप टेबल, ऊर्ध्वाधर विस्तारक
क्षैतिज स्टैंड विशेषताएं:
पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए, उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटी लोडिंग बेंच के भीतर।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, उत्तम संरचना, स्थापित करने और समायोजित करने की सुविधा के साथ।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
लंबवत विस्तारित-बेंच विशेषताएं:
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक ने सही के अनुसार सर्वोत्तम प्रदर्शन हासिल किया है
विशेषताएँ:
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, विलक्षण भार क्षमता।
4. ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित है।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है।
6. नई डक्ट डिज़ाइन और शीतलन प्रभाव को बढ़ाना।
7. स्थैतिक कठोरता, असर वाले छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका की असर क्षमता को बढ़ाना, कम-आवृत्ति प्रदर्शन में सुधार करना।

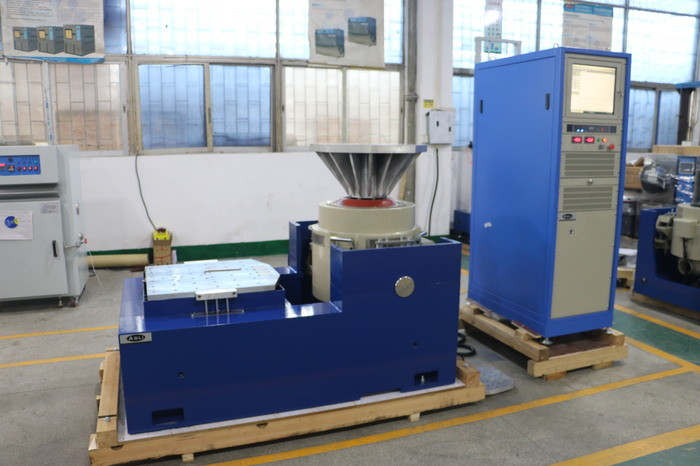

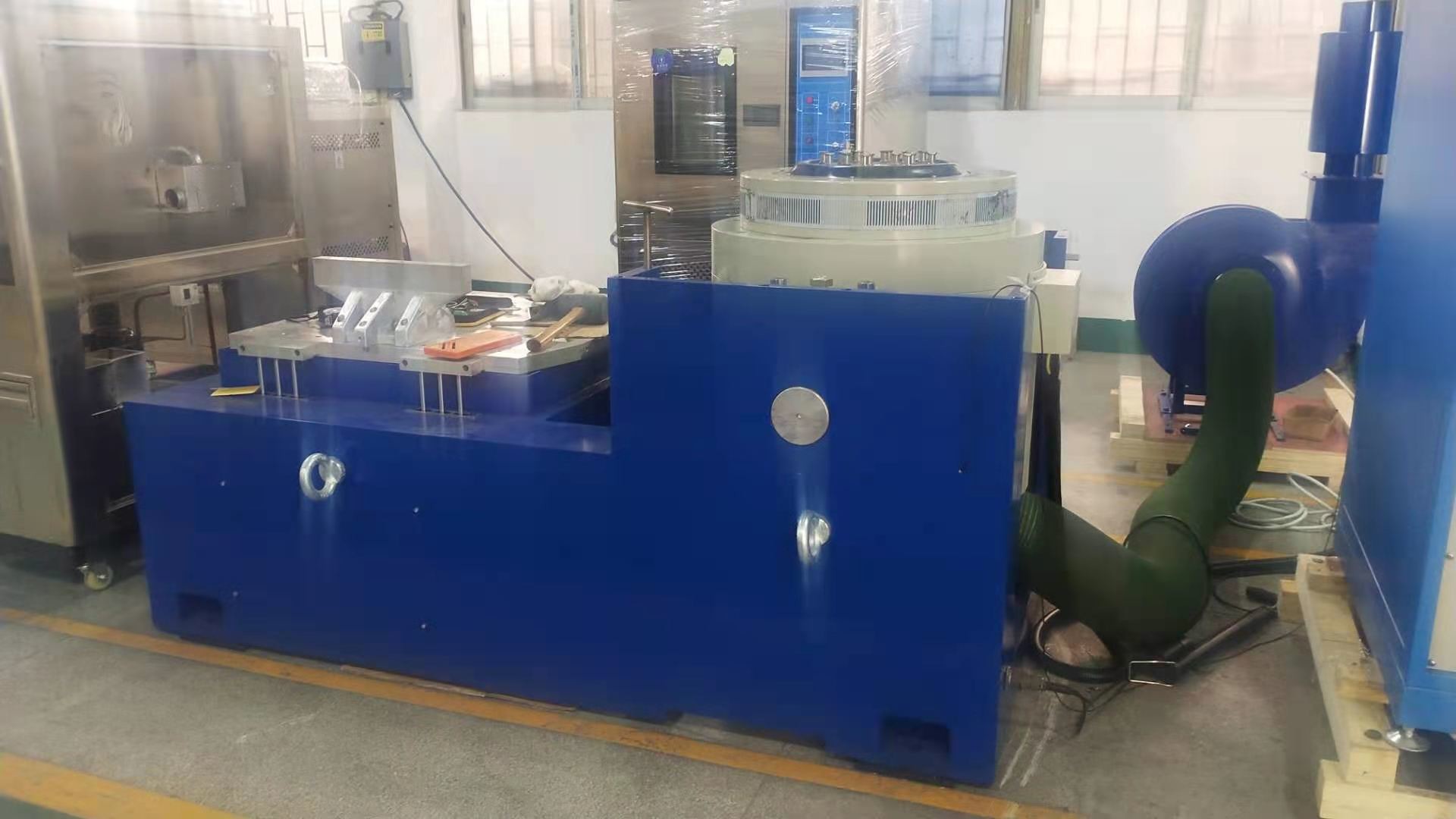

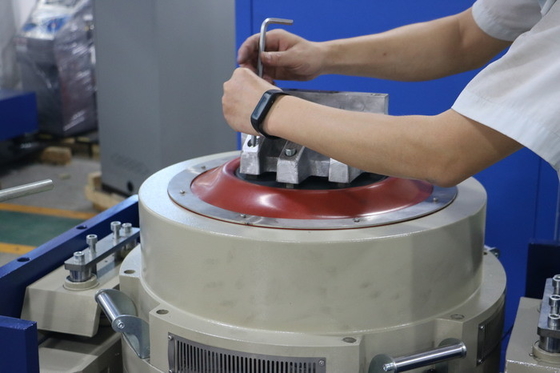

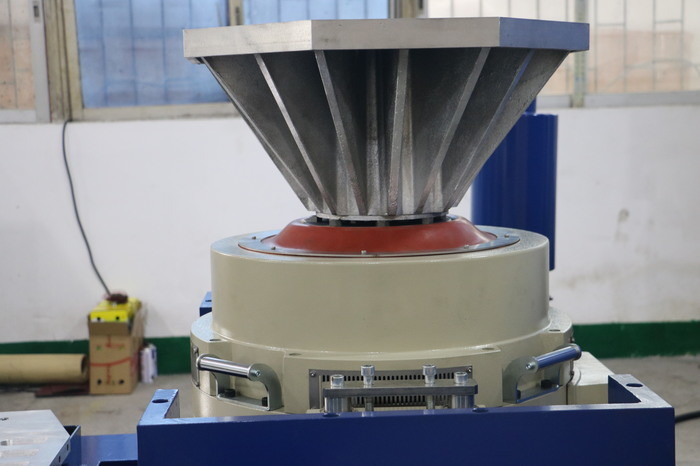

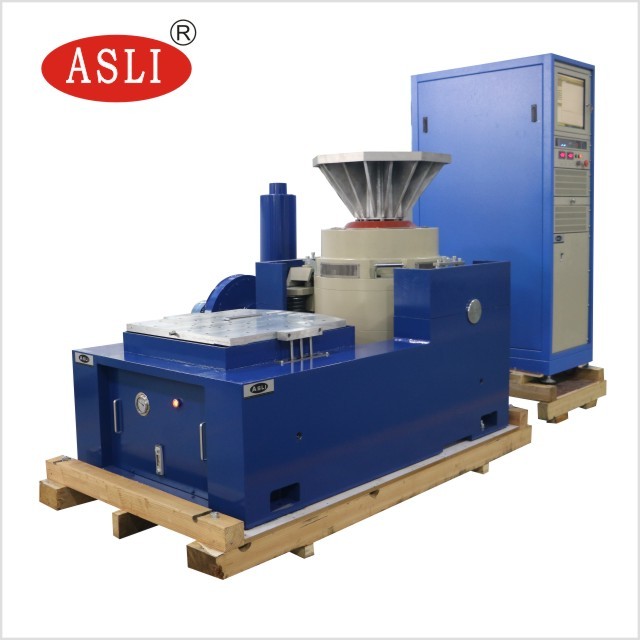

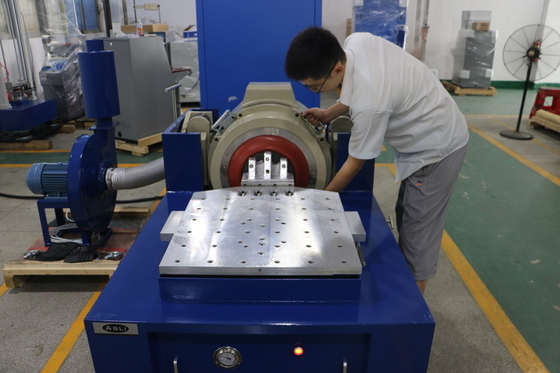

संदर्भ के लिए चित्र:
