JIS D1601 600kg.F प्रयोगशाला के लिए विद्युत चुम्बकीय कंपन परीक्षण मशीन
उत्पाद विवरण
| साइन बल: | 6KN | मानक: | JIS D1601 मानक |
|---|---|---|---|
| प्रकार: | विद्युतचुंबकीय | आवृत्ति: | 5~3500 हर्ट्ज |
| आवेदन: | एलईडी, ऑटो पार्ट्स, पैकेजिंग | अधिकतम. भार: | 180 किलो |
| प्रमुखता देना |
JIS D1601 कंपन परीक्षण मशीन,600 kg.f कंपन परीक्षण मशीन,600 kg.f कंपन प्रयोगशाला उपकरण |
||
उत्पाद वर्णन

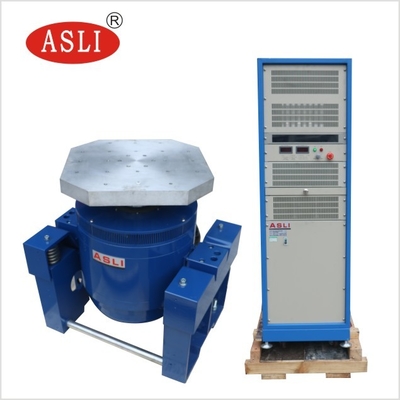

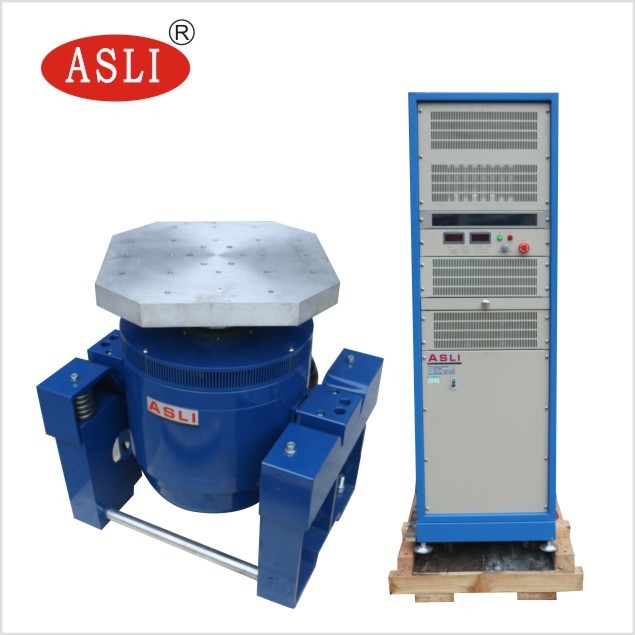

कंपन परीक्षण प्रणाली एक शेकर, पावर एम्पलीफायर और कंपन मापने वाले नियंत्रण प्रणाली से बनी है। यह उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए विश्वसनीय तकनीकी सहायता प्रदान करने के लिए प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों - जिसमें MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, और BS शामिल हैं - के अनुसार डिज़ाइन की गई है।
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s²) |
रेटेड गति (m/s) |
रेटेड विस्थापन (p-p) mm |
अधिकतम। लोडिंग (Kg) |
चल कॉइल (Kg) |
आयाम चल कॉइल का (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
- मजबूत सस्पेंशन सिस्टम और लीनियर मोशन गाइडिंग मजबूत भार क्षमता, उत्कृष्ट गाइडिंग फ़ंक्शन और उच्च स्थिरता प्रदान करते हैं। लोड सेंटर एयरबैग उच्च स्थिर कठोरता और कम गतिशील कठोरता प्रदान करता है, जो मजबूत भार क्षमता और आयाम भिन्नता पर पूर्ण प्रदर्शन सुनिश्चित करता है।
- 3-सिग्मा पीक करंट के साथ उच्च-दक्षता डी-क्लास पावर स्विचिंग सबसे अच्छी बिजली खपत प्रदान करती है और हार्मोनिक विरूपण को कम करती है।
- सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान उच्च सुरक्षा और विश्वसनीयता सुनिश्चित करता है।
- कंपन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस अतिरिक्त नींव की आवश्यकता को समाप्त करता है, कंपन तरंग को पूरी तरह से पुन: उत्पन्न करता है और कंपन संचरण को कम करता है।
| मॉडल | वजन (किलो) | अधिकतम। आवृत्ति (Hz) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
अक्सर पूछे जाने वाले प्रश्न:
Q1: विद्युतगतिक कंपन शेकर क्या है?
RE: एक विद्युतगतिक कंपन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पाद परिवहन, संचालन या सेवा के दौरान कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: किन उत्पादों का परीक्षण किया जा सकता है?
RE: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव भागों, बैटरियों, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरणों और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
RE: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
RE: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
RE: मुख्य कारक शामिल हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति रेंज
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर प्रणाली की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
RE: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
RE: हाँ। PSD-आधारित परीक्षण प्रोफाइल सहित रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है।
Q8: क्या यह शॉक परीक्षण कर सकता है?
RE: हाँ, बशर्ते कि चयनित शेकर प्रणाली में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक विद्युतगतिक कंपन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: विद्युतगतिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और पुनरुत्पादकता में सुधार होता है।
कंपन परीक्षण बेंच के अलावा, हमारी उत्पाद श्रृंखला में शामिल हैं:
- तापमान / आर्द्रता परीक्षण श्रृंखला: तापमान आर्द्रता परीक्षण कक्ष, वॉक-इन स्थिरता कक्ष, थर्मल शॉक परीक्षण कक्ष, तापमान आर्द्रता यूवी परीक्षण कक्ष, रैंप दर तापमान कक्ष।
- एजिंग टेस्ट सीरीज: उच्च तापमान ओवन, वैक्यूम सुखाने ओवन, वायु वेंटिलेशन एजिंग टेस्ट चैंबर, स्टीम एजिंग टेस्ट चैंबर, ओजोन टेस्ट चैंबर, बर्न-इन टेस्ट उपकरण।
- मौसम सिमुलेशन टेस्ट सीरीज: वर्षा स्प्रे परीक्षण कक्ष, धूल परीक्षण कक्ष, क्सीनन लैंप एजिंग टेस्ट चैंबर, यूवी प्रतिरोध परीक्षण कक्ष।
- यांत्रिक परीक्षण श्रृंखला: कंपन परीक्षण मशीन, ड्रॉप परीक्षण मशीन, बम्प परीक्षण मशीन, त्वरण यांत्रिक शॉक टेस्टर, और बहुत कुछ।
यदि आप उच्च आवृत्ति ऊर्ध्वाधर कंपन विद्युतगतिक कंपन तालिका परीक्षण मशीन के बारे में अधिक जानकारी चाहते हैं, तो कृपया संकोच न करेंअपनी पूछताछ भेजें
उत्पाद हाइलाइट्स
JIS D1601 600kg.F विद्युतचुंबकीय कंपन परीक्षक 6KN साइन बल, 5-3500Hz, 180kg अधिकतम भार प्रदान करता है। एलईडी, ऑटो पार्ट्स, पैकेजिंग के लिए आदर्श। मजबूत सस्पेंशन, डी-क्लास पावर, एयरबैग आइसोलेशन, सेल्फ डायग्नोसिस। कस्टम विकल्प उपलब्ध हैं.
