IEC60068-2-27 मानक के साथ उच्च त्वरण इलेक्ट्रोडायनामिक कंपन शेकर डिवाइस
विद्युत चुम्बकीय कंपन परीक्षण प्रणाली विशेष रूप से लंबे समय तक संचालन की आवश्यकता को पूरा करने के लिए डिज़ाइन की गई है, कंपन प्रतिरोधी आधार की स्थापना ऊर्ध्वाधर और क्षैतिज कंपन प्राप्त कर सकती है।मानक प्लेटफ़ॉर्म को उच्च दक्षता वाले एयरबैग शॉक आइसोलेशन डिवाइस के साथ स्थापित किया गया है ताकि इमारत में संचारित कंपन को कम किया जा सके, अधिकांश मामलों में अतिरिक्त नींव की आवश्यकता से बचा जा सके।
तकनीकी मापदंड:
| नमूना |
रेटेड साइन बल (एन) |
यादृच्छिक मूल्यांकित बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (एम/एस)2) | रेटेड स्पीड(एम/एस) |
रेटेड विस्थापन (पीपी)मिमी |
अधिकतम.लोड हो रहा है (किलो) | चलती कुंडल (किलो) |
का आयाम चलती कुंडल (मिमी) |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |

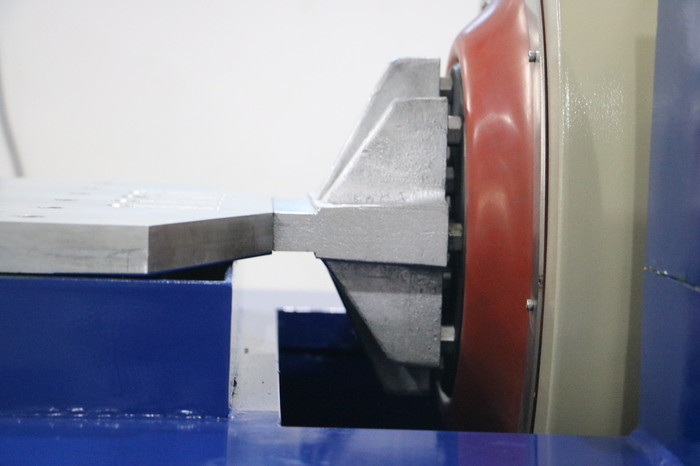

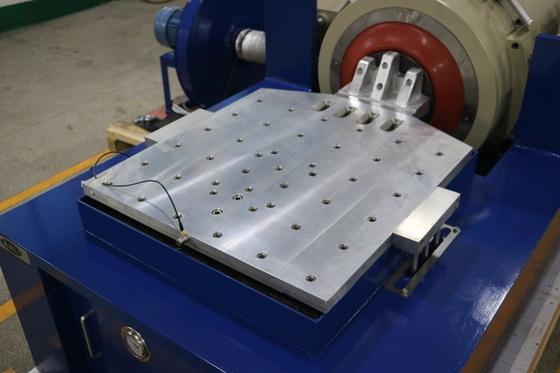

क्षैतिज विस्तारक के तकनीकी पैरामीटर:
| नमूना | बेंच का आकार (मिमी) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | चलने वाले हिस्सों का वजन (किलो) |
| एलटी0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| एलटी0404 | 400×400×22 400×400×26 400×400×30 |
5-एल000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
विस्थापन को अनुकूलित किया जा सकता है,
कंपन तालिका का आकार नमूना आकार के अनुसार चुना गया,
प्रयोगशाला, ऑटो पार्ट, एलईडी लाइटिंग, बैटरी, केबल, पैकेजिंग के लिए विचरण परीक्षण...
यदि आप इसके बारे में अधिक जानकारी जानना चाहते हैंIEC60068-2-27 मानक के साथ उच्च त्वरण इलेक्ट्रोडायनामिक कंपन शेकर डिवाइस, कृपया बेझिझक मुझे बताएं।
