हाई फ्रीक्वेंसी पैकेज सिम्युलेटेड ट्रांसपोर्ट वाइब्रेशन मशीन साइनसॉइडल वाइब्रेशन टेस्ट
उच्च आवृत्ति पैकेज नकली परिवहन कंपन मशीन
टेस्ट आवश्यकताएँ:
1. आईईसी 62133
2. यूएल 1642
3. UN38.3
4. जीबी31241
उच्च आवृत्ति पैकेज नकली परिवहन कंपन मशीनपूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण, सिमुलेशन के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत, बैटरी या बैटरी पैक कंपन तालिका पर तय किया गया है, बैटरी नमूना कंपन के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार तीन परस्पर लंबवत दिशाओं में मापी गई बैटरी लीक नहीं होनी चाहिए, दिल नहीं खोना चाहिए, टूटा नहीं, आग और विस्फोट नहीं होना चाहिए।
तकनीकी मापदंड:
| नमूना |
रेटेड साइन बल (एन) |
रेटेड रैंडम बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (एम/एस2) | रेटेड स्पीड (एम / एस) |
रेटेड विस्थापन (पीपी) मिमी |
मैक्स।लोड हो रहा है (किग्रा) | मूविंग कॉइल (किग्रा) |
का आयाम मूविंग कॉइल (मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
कंपन परीक्षण मशीन की संरचना:
कंपन परीक्षण बेंच, शक्ति बढ़ाना, शीतलन प्रशंसक, स्लिप टेबल, लंबवत विस्तारक
क्षैतिज स्टैंड विशेषताएं:
पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार के लिए उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटी लोडिंग बेंच के भीतर।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, सही संरचना के साथ, स्थापित करने और समायोजित करने की सुविधा।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
लंबवत विस्तारित-बेंच विशेषताएं:
वीटी लंबवत विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक ने सही प्रदर्शन के अनुसार सर्वश्रेष्ठ प्रदर्शन हासिल किया है
विशेषताएँ:
1. एक उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
4. हार्मोन के उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, मोबाइल सुविधा की स्थापना।
5. उन्नत तकनीक यह सुनिश्चित करने के लिए सिस्टम के चारों ओर घूमती है कि उच्च विश्वसनीयता का गतिशील चक्र।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. स्थिर कठोरता, असर वाले छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका असर क्षमता में वृद्धि, कम आवृत्ति प्रदर्शन में सुधार।

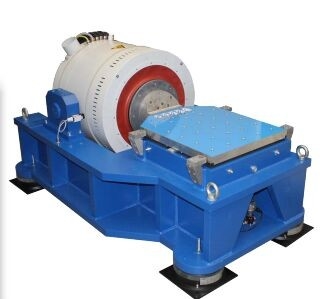

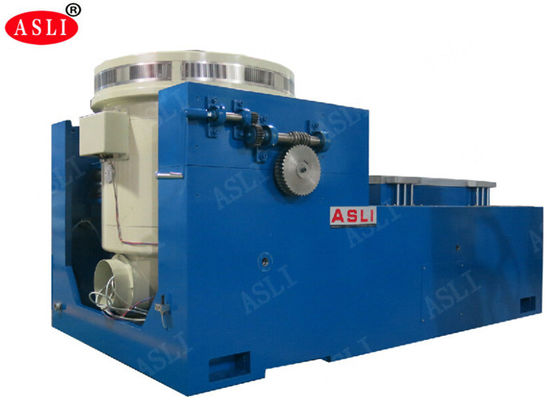

संदर्भ के लिए चित्र:
