3 एक्सिस Xyz वाइब्रेशन टेस्ट सिस्टम मूविंग कॉइल 3.5kgs के लिए बैटरी हाई फ्रीक्वेंसी वाइब्रेशन टेस्टिंग मशीन
कंपन परीक्षण प्रणाली के लिए, कृपया नीचे के लिए तैयार करें और अपनी जांच भेजें, हम आपको उपयुक्त मॉडल की सिफारिश करने में मदद करेंगे
नमूना विवरण
नमूना परीक्षण मास
नमूना आयाम
यदि उपलब्ध हो तो प्रोफ़ाइल का परीक्षण करें
परीक्षण का अधिकतम त्वरण
एक्स, वाई, जेड दिशा परीक्षण या केवल जेड दिशा परीक्षण
प्रदर्शन में मॉडल विनिर्देश
| सिस्टम विशिष्टता | |||
| सिस्टम मॉडल: | ईएस-3 | ||
| आवृति सीमा: | 3~3500 | ||
| रेटेड बल | साइन नंबर | 3000 | |
| यादृच्छिक संख्या | 3000 | ||
| शॉक नंबर | 6000 | ||
| अधिकतम एसीसी। | साइन (एम / एस 2) | 1000 | |
| यादृच्छिक (एम/एस2 आरएमएस) | 1000 | ||
| शॉक (एम / एस 2) | 2000 | ||
| अधिकतम वेल। | साइन (एम / एस 2) | 1.6 | |
| शॉक (एम / एस 2) | 1.6 | ||
| अधिकतम वितरण | अधिकतम यात्रा मिमी (पीपी) |
25 | |
| मूविंग कॉइल | 3.5 किग्रा | ||
| चलती कुंडल का आयाम | दीया 230mm | ||
| अधिकतम भार: | 100 किग्रा | ||
अन्य उपलब्ध कंपन शेकर चयन
| नमूना |
रेटेड साइन बल (एन) |
रेटेड रैंडम बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (एम / एस2) | रेटेड गति (एम / एस) |
रेटेड विस्थापन (पीपी) मिमी |
मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) |
का आयाम मूविंग कॉइल (मिमी) |
| ईएस-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | 150 |
| ईएस-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | 150 |
| ईएस-2ए | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | 230 |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | 230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
| ईएस-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | 500 |
| ईएस-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | 600 |
| ईएस-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | 650 |
| ईएस-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | 870 |
यादृच्छिक परीक्षण के लिए कंपन उदाहरण
विशेषताएँ:
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. घुमाव रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
4. हार्मोन के उपयोग के लिए समर्पित ट्रुनियन अलगाव नींव, मोबाइल सुविधा की स्थापना।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक प्रणाली के चारों ओर घूमती है।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
लंबवत कंपन तालिका के तकनीकी पैरामीटर (जेड, अक्ष परीक्षण):

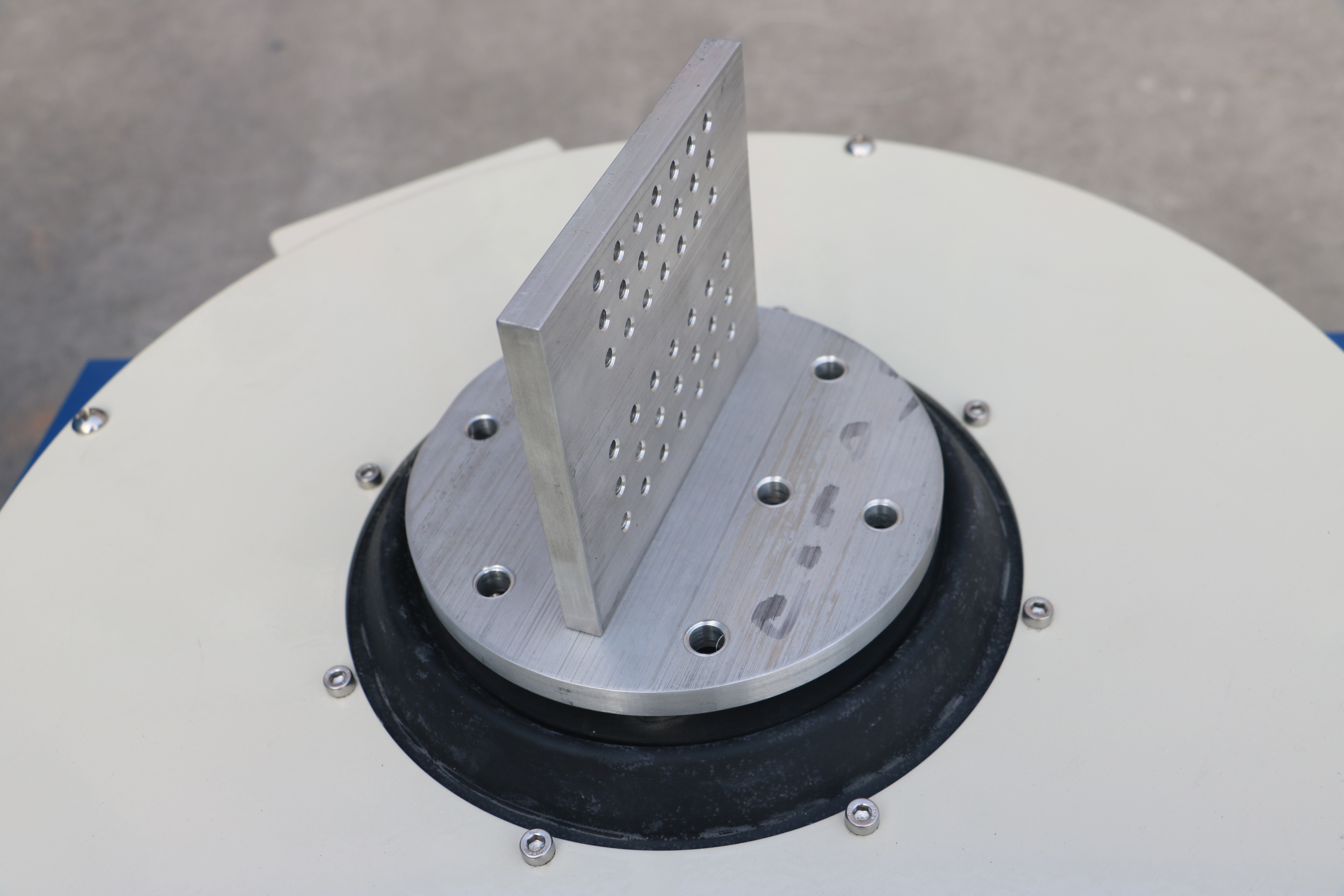

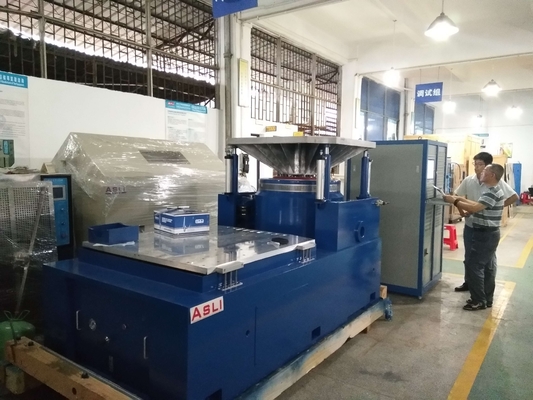

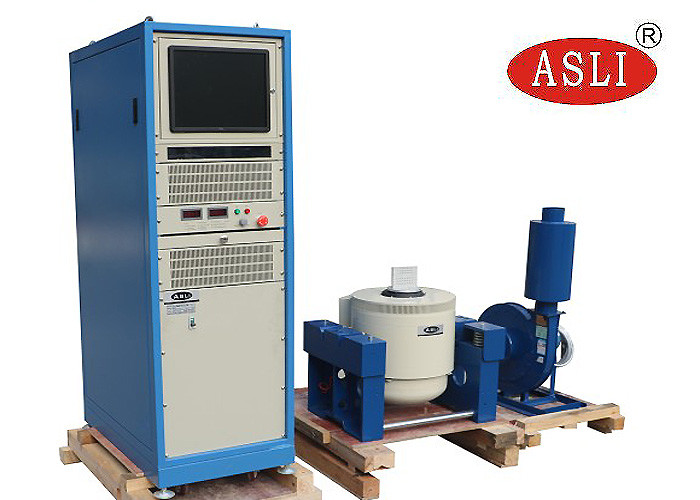

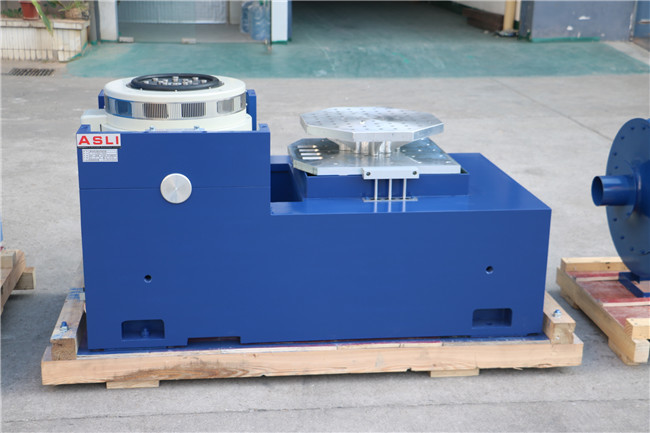

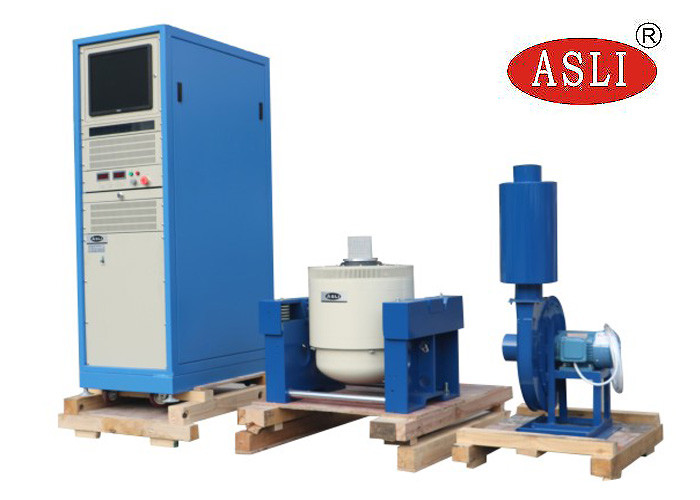

संदर्भ के लिए तस्वीरें:
पैकिंग छवि:
