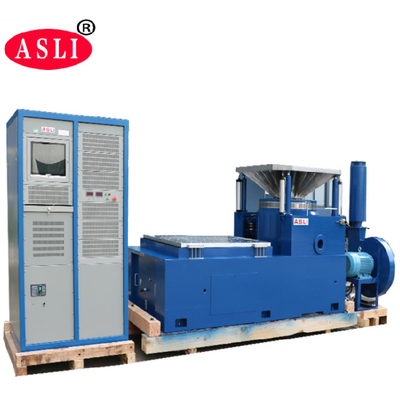

हाई फ्रीक्वेंसी वाइब्रेशन टेस्टिंग मशीन / वर्टिकल स्काकर सिस्टम आईईसी इस्टा मिल एसटीडी टेस्ट स्टैंडर्ड के लिए आवेदन करें
आवेदन पत्र
हाई फ्रीक्वेंसी वाइब्रेशन टेस्टिंग मशीन / वर्टिकल स्केकर सिस्टम IEC ISTA MIL STD टेस्ट के लिए आवेदन करें मानक ने 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड कंकाल एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग एंड लीनियर गाइडेंस' को अपनाया। ट्रूनियन आइसोलेशन 'उन्नत आधुनिक तकनीक और विशेष तकनीक, एक्स, वाई, जेड थ्री-एक्सिस साइनसॉइडल वाइब्रेशन टेस्ट और ब्रॉडबैंड रैंडम वाइब्रेशन टेस्ट में पूरा किया जा सकता है, जिसे क्लासिकल (हाफ-साइन) पल्स और शॉक रिस्पॉन्स स्पेक्ट्रम टेस्ट द्वारा पूरा किया जाना है।यह व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।
तकनीकी मापदंड:
| सिस्टम विशिष्टता | |||
| सिस्टम मॉडल: | ईएस- 60 | ||
| आवृति सीमा: | 3~3500 | ||
| रेटेड बल | साइन नंबर | 60000 | |
| यादृच्छिक संख्या | 60000 | ||
| शॉक नंबर | 120000 | ||
| अधिकतम एसीसी। | साइन (एम / एस 2) | 1000 | |
| यादृच्छिक (एम/एस2 आरएमएस) | 1000 | ||
| शॉक (एम / एस 2) | 2000 | ||
| अधिकतम वेल। | साइन (एम / एस 2) | 1.8 | |
| शॉक (एम / एस 2) | 1.8 | ||
| अधिकतम वितरण | अधिकतम यात्रा मिमी (पीपी) |
51 | |
| मूविंग कॉइल | 60 किग्रा | ||
| चलती कुंडल का आयाम | दीया 40 मिमी | ||
| कार्यक्षेत्र तालिका आकार अनुकूलित | परीक्षण के अनुसार चयन करें | ||

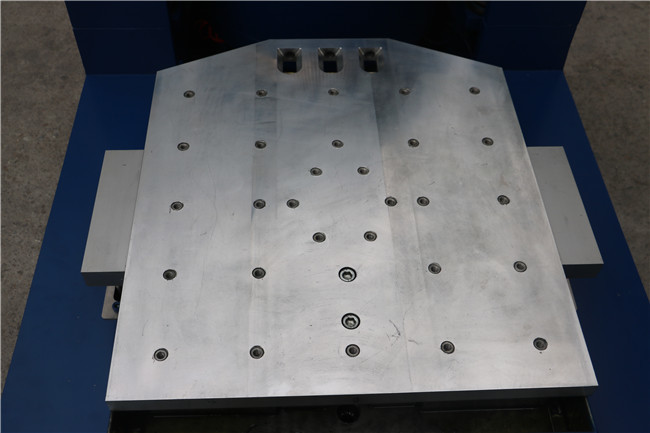

| क्षैतिज तालिका आकार अनुकूलित आकार | परीक्षण के अनुसार सेट करें | ||
| अधिकतम भार: | 800kgs | ||
| नाम | ऑटो पार्ट्स के लिए पैकिंग कंपन तालिका / कंपन तालिका परीक्षक | ||||||||
| नमूना | रेटेड साइन फोर्स (एन) | रेटेड यादृच्छिक बल (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम / एस 2) | रेटेड गति (एम / एस) | रेटेड विस्थापन (पीपी) मिमी | मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
