IEC62133 UN38.3 3000N इलेक्ट्रोडायनामिक शेकर टेबल कंपन परीक्षण क्षैतिज
Product Details
| अनुकूलित समर्थन: | ओईएम | ब्रांड: | एस्ली |
|---|---|---|---|
| उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन | शक्ति: | इलेक्ट्रॉनिक |
| प्रमाणपत्र: | आईएसओ 9001:2008 | पैकिंग के लिए सामग्री: | पॉली लकड़ी का मामला |
| कंपन: | 3 अक्ष | कंपन बल: | स्वनिर्धारित |
| टेबल का आकार: | स्वनिर्धारित | अधिकतम भार: | 100 किलो |
| प्रमुखता देना |
3000N प्रकार के बरतन तालिका कंपन परीक्षण,OEM शेखर तालिका कंपन परीक्षण,3000N electrodynamic प्रकार के बरतन |
||
Product Description

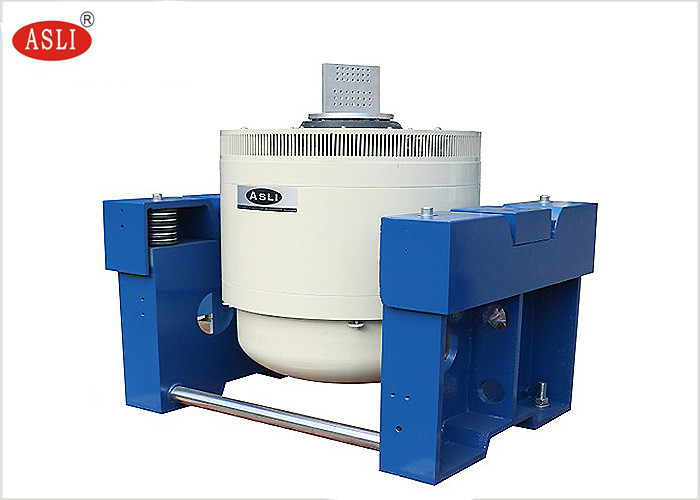

IEC62133 UN38.3 3000N इलेक्ट्रोडायनामिक शेकर टेबल एक उच्च-प्रदर्शन कंपन परीक्षण प्रणाली है जिसे क्षैतिज और तीन-अक्षीय कंपन सिमुलेशन के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से बैटरी परीक्षण, एयरोस्पेस, ऑटोमोटिव और इलेक्ट्रॉनिक्स उद्योगों में गतिशील परिस्थितियों में उत्पाद की स्थायित्व और विश्वसनीयता का मूल्यांकन करने के लिए उपयोग किया जाता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील वृत्त कंकाल।
- दो-चुंबकीय सर्किट डिज़ाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- उच्च विलक्षण भार क्षमता के लिए सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बेयरिंग।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, स्थापना के लिए मोबाइल सुविधा के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम गतिशील वृत्त की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
- बीयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन तालिका बीयरिंग क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
कंपन मशीन, इलेक्ट्रोडायनामिक शेकर और कंपन शेकर टेबल का उपयोग शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण में किया जाता है। डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग, लीनियर गाइडेंस और ट्रूनियन अलगाव उन्नत आधुनिक तकनीक को अपनाते हुए, ये सिस्टम X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण पूरा कर सकते हैं। वे शास्त्रीय (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण भी करते हैं।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण क्षेत्रों में उपयोग किया जाता है।
| पैरामीटर | मान |
|---|---|
| मॉडल | ES-3 |
| साइन थ्रस्ट | 300 किग्रा |
| रैंडम थ्रस्ट | 300 किग्रा |
| इम्पैक्ट थ्रस्ट | 600 किग्रा |
| आवृत्ति रेंज | 2–2500 हर्ट्ज |
| निरंतर विस्थापन | 25 मिमी |
| इम्पैक्ट विस्थापन | 25 मिमी |
| अधिकतम गति | 1.8 मीटर/सेकंड |
| अधिकतम त्वरण | 981 मीटर/सेकंड² |
| मूविंग कॉइल व्यास | φ150 मिमी |
| अधिकतम विलक्षण क्षण | >196 N·m |
| लोड कनेक्शन पॉइंट | 6 बिंदु |
| मूविंग पार्ट्स का समतुल्य द्रव्यमान | 3 किग्रा |

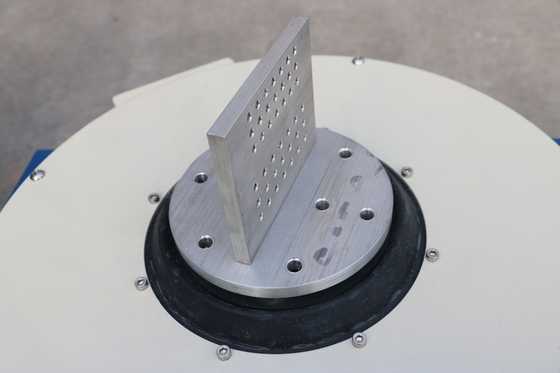

| काउंटरटॉप स्क्रू साइज़ (मानक) | M8 |
| स्क्रू लेआउट टेबल (व्यास, परिधि) | 8 on φ100 मिमी, 8 on φ200 मिमी |
| अक्षीय अलगाव आवृत्ति | <3 हर्ट्ज |
| अधिकतम लोड | 120 किग्रा |
| चुंबकीय प्रवाह रिसाव | <1 एमटी |
| आयाम (पैकेजिंग के बिना) (L×W×H) | 730 मिमी × 550 मिमी × 650 मिमी |
| कंपन तालिका वजन | 450 किग्रा |

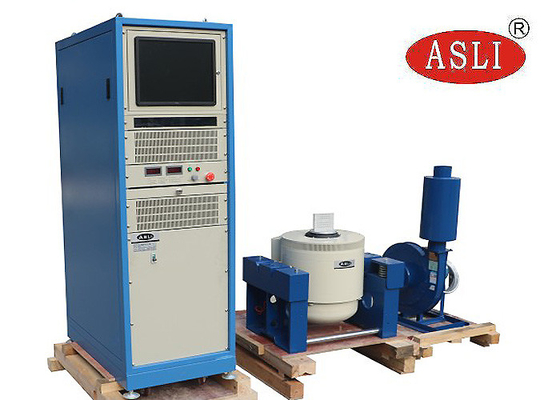

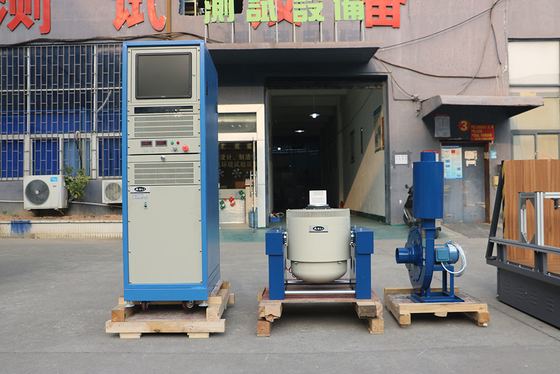

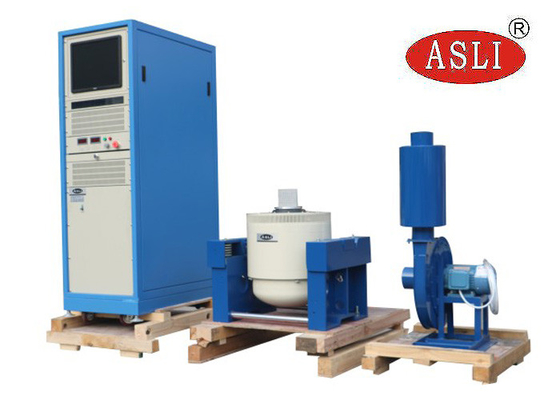

उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन में निम्नलिखित घटक शामिल हैं:
- कंपन परीक्षण बेंच
- पावर एम्पलीफायर
- कूलिंग फैन
- स्लिप टेबल
- वर्टिकल एक्सपैंडर
- उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।
- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिसमें उत्तम संरचना और स्थापना और समायोजन की सुविधा है।
- स्थिर दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
- अंतर्निहित तेल पंप, अच्छी संरचना, और आसान संचालन।
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को सटीक रूप से गणना की जाती है और उत्तम इंजीनियरिंग मानकों के अनुसार ग्राहक को सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।
Product Highlights
ASLI IEC62133 UN38.3 3000N इलेक्ट्रोडायनामिक शेकर टेबल 120 किलोग्राम भार क्षमता के साथ 2500Hz तक 3-अक्ष कंपन परीक्षण प्रदान करता है। ISO 9001 प्रमाणित, OEM अनुकूलन योग्य, बैटरी, इलेक्ट्रॉनिक्स और एयरोस्पेस प्रयोगशालाओं के लिए आदर्श।
