कंपन परीक्षण प्रणाली का उपयोग मुख्य रूप से उत्पादों के कंपन और सदमे पर्यावरण परीक्षण, पर्यावरणीय तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए किया जाता है। विद्युतचुंबकीय कंपन परीक्षक पूरी तरह से बैटरी से संबंधित परीक्षण डिजाइन के मानक के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत सिमुलेशन, बैटरी या बैटरी पैक को कंपन तालिका पर तय किया जाता है, बैटरी नमूना के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार तीन परस्पर लंबवत दिशा में मापा गया कंपन लीक नहीं होना चाहिए, दिल मत खोना, टूटा नहीं, कोई आग और विस्फोट नहीं होना चाहिए। सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, कारों और घरेलू उपकरणों और अन्य औद्योगिक उत्पादों से लेकर एप्लिकेशन दायरे का कंपन परीक्षण बेहद व्यापक है।
परीक्षण मानक
GB/T 31241-2014 लिथियम आयन बैटरी और बैटरी सुरक्षा आवश्यकताओं के साथ पोर्टेबल इलेक्ट्रॉनिक उत्पाद
जीबी/टी 18287-2013 सेलुलर फोन की विशिष्टता लिथियम आयन बैटरी का उपयोग करती है। बाहरी शॉर्ट सर्किट की आवश्यकताएं
जीबी/टी 8897.4-2008 गैल्वेनिक सेल भाग 4 लिथियम-आयन बैटरियों की सुरक्षा आवश्यकताएँ
YD/T 2344.1-2011 संचार आयरन फॉस्फेट लिथियम-आयन बैटरी पैक भाग 1: एकीकृत बैटरी
जीबी/टी 21966-2008 परिवहन में लिथियम बैटरी और बैटरी की सुरक्षा आवश्यकताएँ
एमटी/टी 1051-2007 लिथियम आयन बैटरी का उपयोग माइनर के लैंप के लिए किया जाता है
YD 1268-2003 मोबाइल फ़ोन में प्रयुक्त लिथियम बैटरी और चार्जर की सुरक्षा आवश्यकताएँ और परीक्षण विधियाँ
जीबी/टी 19521.11-2005 खतरनाक सामानों का लिथियम-आयन बैटरी पैक, खतरनाक विशेषताएं सुरक्षा मानक निरीक्षण
YDB 032-2009 संचार बैकअप प्रकार लिथियम आयन बैटरी पैक
यूएल 1642:2012 लिथियम बैटरी के लिए मानक
यूएल 2054: 2012 घरेलू और वाणिज्यिक बैटरियां
UN38.3 (2012) भाग 3: खतरनाक माल परिवहन के लिए प्रस्ताव - परीक्षण और मानक मैनुअल
IEC62133-2012 क्षारीय या अम्लीय इलेक्ट्रोलाइट युक्त बैटरी और बैटरी पैक के लिए सुरक्षा आवश्यकताएँ
आईईसी 62281: 2004 लिथियम बैटरी और बैटरी के परिवहन में सुरक्षा आवश्यकताएँ
आईईसी 60086: 2007गैल्वेनिक सेल भाग 4 लिथियम-आयन बैटरियों की सुरक्षा आवश्यकताएँ
जीजेबी150,जीजेबी360,जीजेबी548,जीजेबी1217,एमआईएल-एसटीडी-810एफ,MIL-STD-883E आदि।

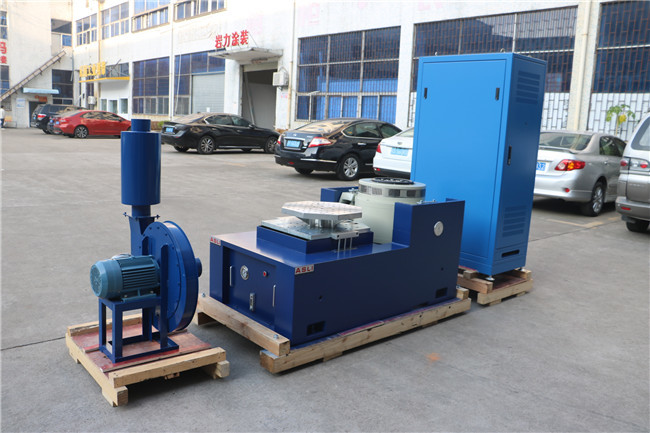

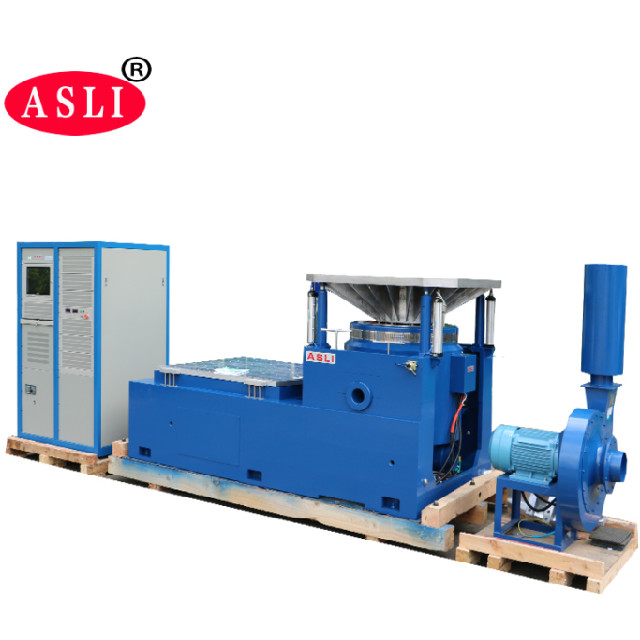

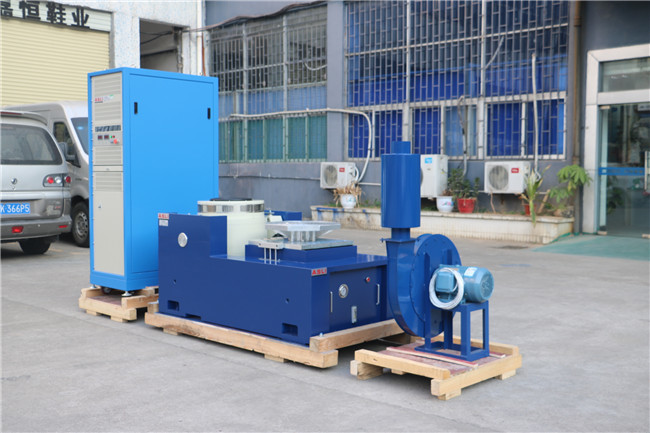

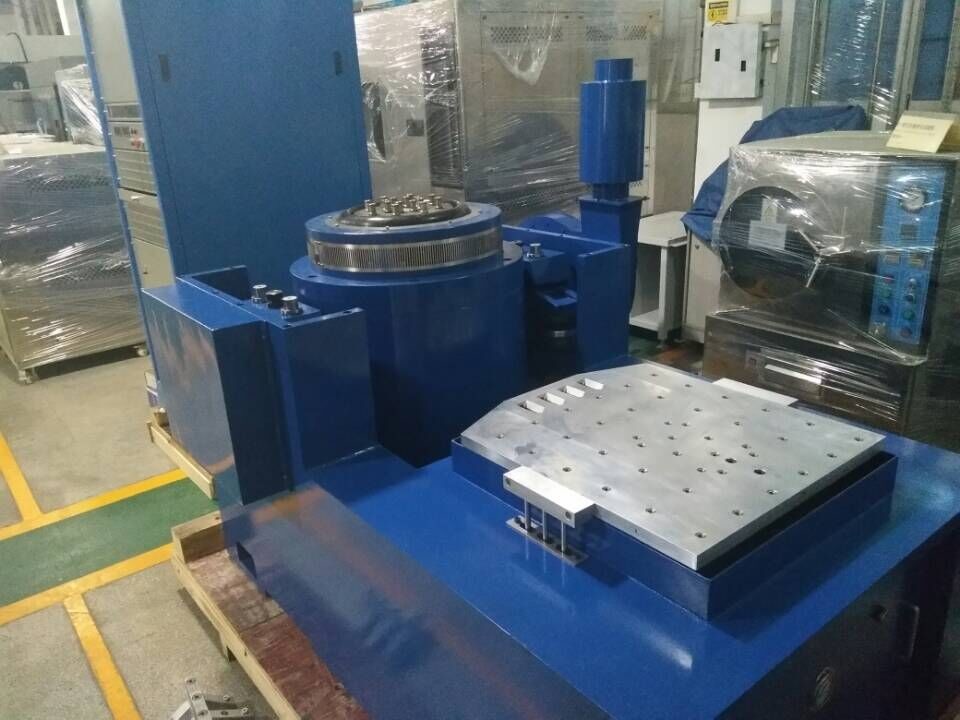

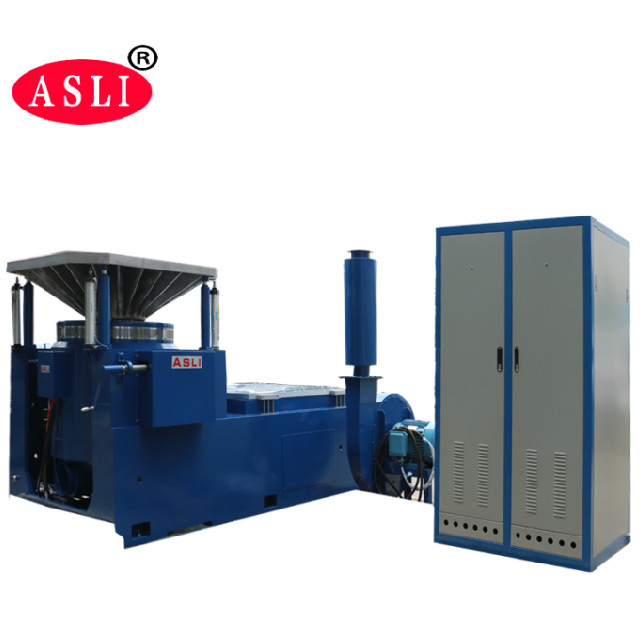

| विद्युत चुम्बकीय कंपन जनरेटर पैरामीटर: | ||||
| अधिकतम साइन उत्तेजना बल | 5000Kg.f शिखर | |||
| सबसे बड़ा यादृच्छिक कंपन बल | 5000Kg.f r.ms | |||
| सबसे बड़ा झटका कंपन बल | 10000Kg.f शिखर | |||
| आवृति सीमा | डीसी~4000 हर्ट्ज | |||
| अधिकतम विस्थापन | 75 मिमी पीपी (पीक-टू-पीक वैल्यू) | |||
| अधिकतम गति | 1.8 मी/से | |||
| अधिकतम त्वरण | 100जी(980 मी/से2) | |||
| प्रथम गुंजयमान आवृत्ति | 3500 हर्ट्ज | |||
| अधिकतम भार | 750 किग्रा | |||
| मूविंग कॉइल व्यास (कार्यशील मेसा व्यास) | 450 मिमी का व्यास | |||
| चलती कुंडली की गुणवत्ता | 50 किलो | |||
| अधिकतम भार | 750 किग्रा | |||
| पेंच का मेसा | 13 एक्स एम8 | |||
| चुंबकीय प्रवाह रिसाव | <10गॉस | |||
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी (ऊर्ध्वाधर मशीन) | |||
| वज़न | लगभग 1500 कि.ग्रा | |||
| सर्वो प्रणाली | ||||
| समारोह | तापमान, वायु दबाव, विस्थापन, अधिक वोल्टेज, अधिक धारा, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क, समान इनपुट की कमी। | |||
| डिजिटल कंपन नियंत्रक | ||||
| हार्डवेयर की समाकृति | 2 चैनल इनपुट, 1 चैनल इनपुट | |||
| कंप्यूटर को नियंत्रित करें | मूल कंप्यूटर, लिक्विड क्रिस्टल डिस्प्ले (कीबोर्ड/ऑप्टिकल माउस के साथ) | |||
| सॉफ़्टवेयर | चीनी/अंग्रेजी ऑपरेशन, टाइम डोमेन और फ़्रीक्वेंसी डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप फ़्रीक्वेंसी विश्लेषण, आदि। WORD स्वचालित रूप से परीक्षण रिपोर्ट, सिग्नल और डेटा डिस्प्ले, भंडारण, परीक्षण पैरामीटर सेट अप और फ़ंक्शन का विश्लेषण उत्पन्न कर सकता है। | |||
| ऑपरेटिंग सिस्टम | विंडोज़ 2000/ एक्सपी | |||
| त्वरण सेंसर B&W |
फ़्रीक्वेंसी डोमेन:1—2000Hz संवेदनशीलता: 50mv/g तापमान सीमा:-24 - 250℃ |
|||
| विद्युत आवश्यकता | ||||
| विद्युत स्रोत | 3 चरण, 380V/50Hz | |||
