एयर कूल्ड वाइब्रेशन हाई फर्स्ट-ऑर्डर रेजोनेंस फ़्रीक्वेंसी और वाइल्ड फ़्रिक्वेंसी रेंज 3 एक्सिस वाइब्रेशनटेबल
ES श्रृंखला विद्युत चुम्बकीय कंपन प्रणाली प्रयोगशाला की स्थिति के तहत कंपन वातावरण का अनुकरण करती है, और प्रभाव शक्ति के साथ-साथ विभिन्न कंपन परीक्षण अनुप्रयोगों की विश्वसनीयता का परीक्षण करती है।प्रयोगशाला में, कंपन परीक्षण प्रणाली की सहायता से, साइनसॉइडल, यादृच्छिक, गुंजयमान खोज और निवासी शास्त्रीय सदमे और सड़क अनुकरण, आदि के प्रजनन के मॉडल सिमुलेशन को प्राप्त किया जा सकता है।यह उत्पाद गुणवत्ता आश्वासन, नए उत्पाद अनुसंधान और विकास के लिए आवश्यक है।

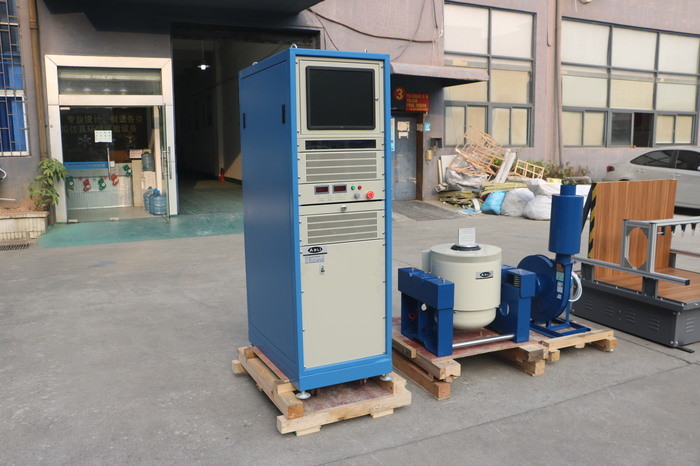

क्षैतिज और लंबवत परीक्षण स्लाइडिंग टेबल के साथ एयर कूल्ड कंपन परीक्षण प्रणाली का उपयोग क्षैतिज और लंबवत परीक्षणों के लिए किया जा सकता है।
फ्लिप करने में आसान और सरल टू-वे स्विचिंग मोड प्रदान करता है।
MOSFET या IGBT मॉड्यूल के साथ पावर एम्पलीफायर हमारे परीक्षण उपकरण का पावर एम्पलीफायर उच्च-प्रदर्शन MOSFET या IGBT मॉड्यूल को अपनाता है, जिसमें अति-उच्च स्थिरता और विश्वसनीयता होती है। सुरक्षा प्रदर्शन हमारी एयर-कूल्ड कंपन परीक्षण प्रणाली यूरोपीय मानक परीक्षण आवश्यकताओं का अनुपालन करती है। इसकी शक्ति एम्पलीफायर एक आपातकालीन स्टॉप बटन से लैस है, जो समय पर आपात स्थिति का जवाब दे सकता है। साथ ही संयुक्त राज्य अमेरिका उल और यूरोपीय सीई मानक सुरक्षा आवश्यकताओं को पूरा करने के लिए।
तकनीकी मापदंड:
| नमूना | रेटेड साइन | रेटेड रैंडम बल (एन) | आवृत्ति | रेटेड त्वरण (एम / एस2) | रेटेड गति (एम / एस) | रेटेड विस्थापन | मैक्स।लोड हो रहा है (किलो) | चलती कुंडल (किलो) | का आयाम मूविंग कॉइल (मिमी) |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | 230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ली | 450 | 40 | 450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
| ईएस-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | 500 |
| ईएस-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | 600 |
| ईएस-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | 650 |
| ईएस-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | 870 |
प्रदर्शन पैरामीटर
1. मजबूर वायु शीतलन के साथ
2. बल सीमा 1kN ~ 70kN।
3. यादृच्छिक उत्तेजना बल का साइनसॉइडल उत्तेजना बल का अनुपात 1:1 . है
4. 2 गुना साइनसॉइडल प्रभाव बल (3 बार वैकल्पिक)
5. पीक विस्थापन मूल्य: 25 मिमी, 40 मिमी.51 मिमी.76 मिमी, 100 मिमी।
6. अनुकूलित डिजाइन के साथ हल्के आर्मेचर में मजबूत कंपन-विरोधी प्रदर्शन होता है
.

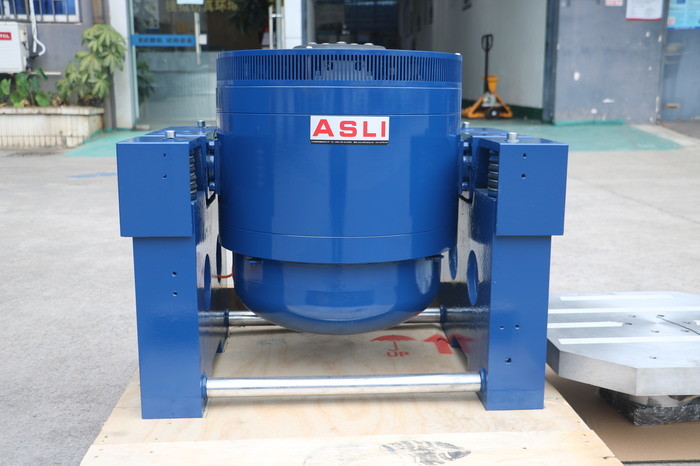

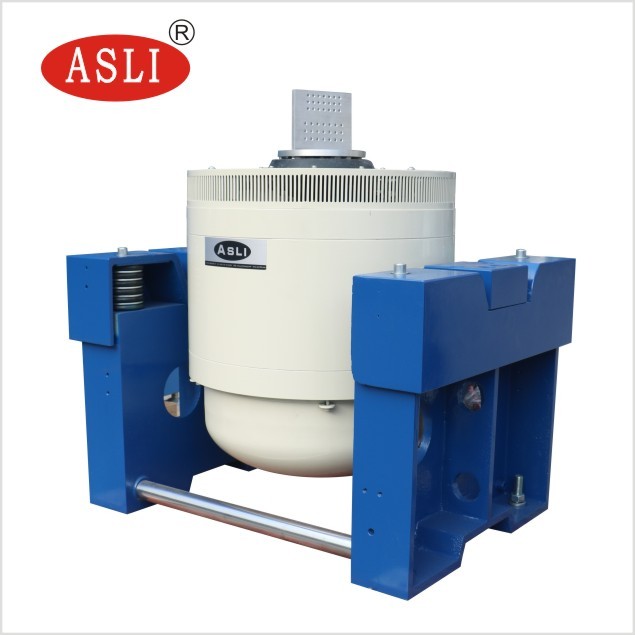

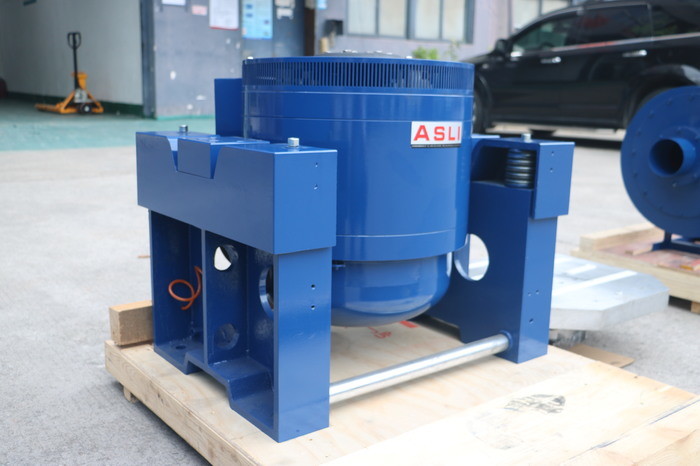

7. ट्रूनियन स्थिति में वायु वसंत में उल्लेखनीय कंपन अलगाव प्रभाव होता है
8. केंद्रीय कक्ष वायु वसंत में मजबूत असर क्षमता और उत्कृष्ट कम आवृत्ति प्रदर्शन होता है
9. दोहरी चुंबकीय सर्किट डिजाइन, छोटे चुंबकीय रिसाव, समान चुंबकीय क्षेत्र।
10. उपलब्ध परीक्षण कार्यों में साइन और यादृच्छिक कार्य शामिल हैं। प्रभाव। और भी बहुत कुछ।
11. उत्कृष्ट गर्मी लंपटता प्रभाव और कम शोर
12. कुशल और विश्वसनीय शक्ति एम्पलीफायर
