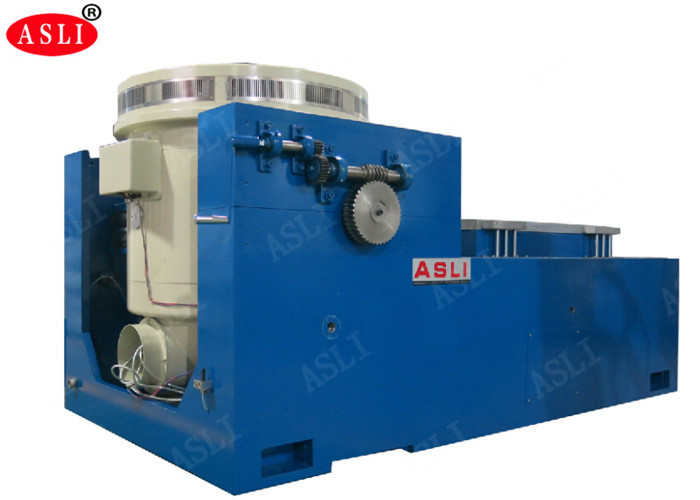

2000 किग्रा। शेक कंपन मशीन, 1.6 मीटर / एस इलेक्ट्रोडायनामिक शेकर सिस्टम
उत्पाद विवरण
| साइन बल: | 20000N | रफ़्तार: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | खड़ा | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3~3000 हर्ट्ज | शक्ति: | 380v 3 चरण |
| विस्थापन: | 51 मिमी | चलती कुंडल: | 320 एनएम |
| प्रमुखता देना |
2000 kg.f हिला कंपन मशीन,1.6 m / s हिला कंपन मशीन,1.6 m / s इलेक्ट्रोडायनामिक शेकर सिस्टम |
||
उत्पाद वर्णन
शीर्ष रेटेड ऑटोमोटिव कंपन परीक्षण प्रणालियों को परिचालन और क्षेत्र पर्यावरण गतिशील परिस्थितियों का अनुकरण करने के लिए बनाया गया है। यह 2000 किलोग्राम एफ इलेक्ट्रोडायनामिक शेकर प्रणाली विश्वसनीय प्रदान करती है,औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उच्च आवृत्ति कंपन परीक्षण.
कंपन परीक्षण एक प्रक्रिया है जो एक घटक, मशीनरी, या उपकरण के भीतर कंपन संकेतों के स्तर और पैटर्न की निगरानी करती है।या संरचना असामान्य कंपन घटनाओं का पता लगाने और परीक्षण वस्तु की समग्र स्थिति का मूल्यांकन करने के लिए.
हम गर्म बेचने वाले विद्युत चुम्बकीय तीन अक्षीय कंपन तालिका और कंपन सदमे प्रयोगशाला परीक्षकों के निर्माता हैं।हमारी प्रणालियों में उन्नत आधुनिक प्रौद्योगिकियां शामिल हैं जिनमें दोहरी चुंबकीय सर्किट संरचना शामिल है, स्व-निर्मित कंकाल क्रिया सर्कल, हवा में समर्थन, रोलर बीयरिंग और रैखिक मार्गदर्शन, और trunnion अलगाव। ये प्रौद्योगिकियां X, Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, साथ ही क्लासिक पल्स टेस्ट (हाफ-सिनस, ट्रैपेज़ॉइडल, सॉट टूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्ट।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उत्कृष्ट सनकी भार क्षमता प्रदान करता है।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता से कंपन तालिका की क्षमता बढ़ जाती है और निम्न आवृत्ति में प्रदर्शन में सुधार होता है।
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- एक छोटी लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति को प्राप्त किया जाता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।

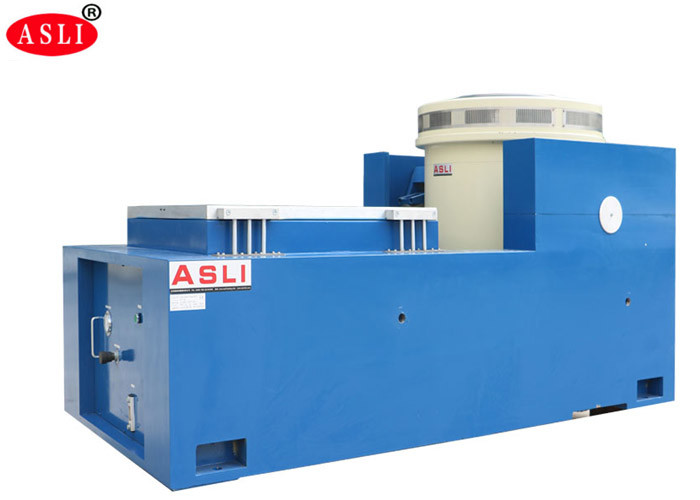

- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार हैं, जिनकी संरचना उत्तम है, जो स्थापना और समायोजन के लिए सुविधाजनक है।
- स्थिर दबाव ट्रैक, V-आकार का डिजाइन, ढलान प्रतिरोध और पूर्वाग्रह भार प्रतिरोध की क्षमता के साथ।
- अच्छी संरचना और आसान संचालन के साथ निर्मित तेल पंप।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना की जाती है और ग्राहक को सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सुनिश्चित करने के लिए विस्तृत रूप से डिज़ाइन की जाती है, एक आदर्श संरचना के आधार पर,उच्च गुणवत्ता वाली सामग्री, और उत्कृष्ट कारीगरी।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
हमारे बारे में अधिक जानकारी के लिएशीर्ष रेटेड ऑटोमोटिव कंपन परीक्षण प्रणालीपरिचालन और क्षेत्र के परिवेश की गतिशील परिस्थितियों का अनुकरण करने के लिए डिज़ाइन किया गया,हमसे संपर्क करने के लिए आपका स्वागत है!
