पीसीबी बोर्ड 3000kg.F 2.0m/S वाइब्रेशन टेबल टेस्ट उपकरण लैब टेस्टिंग मशीन

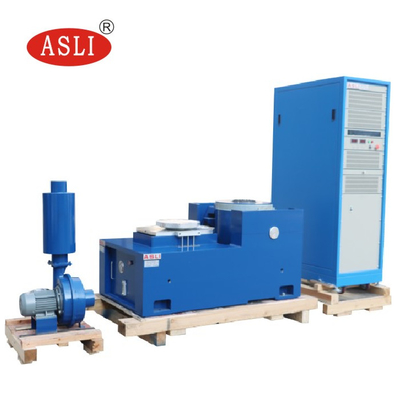

इलेक्ट्रो-डायनेमिक वाइब्रेशन टेस्टिंग सिस्टम
विद्युत चुम्बकीय कंपन तालिका का व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोबाइल, घरेलू उपकरणों और अन्य उद्योगों में उपयोग किया जाता है। इस प्रकार के उपकरण का उपयोग प्रारंभिक दोषों का पता लगाने, वास्तविक कार्य स्थिति और संरचना शक्ति परीक्षण का अनुकरण करने के लिए किया जाता है, उत्पाद का अनुप्रयोग व्यापक है, अनुप्रयोग की चौड़ाई स्पष्ट है, परीक्षण प्रभाव उल्लेखनीय और विश्वसनीय है। साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, आवृत्ति गुणक, लघुगणक, अधिकतम त्वरण, आयाम मॉडुलन, समय नियंत्रण, पूर्ण फ़ंक्शन कंप्यूटर नियंत्रण, सरल निश्चित त्वरण/निश्चित आयाम। उपकरण लगातार विफलता के माध्यम से 3 महीने के परीक्षण के लिए चलता है, स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता।
प्रदर्शन डेटा शीट

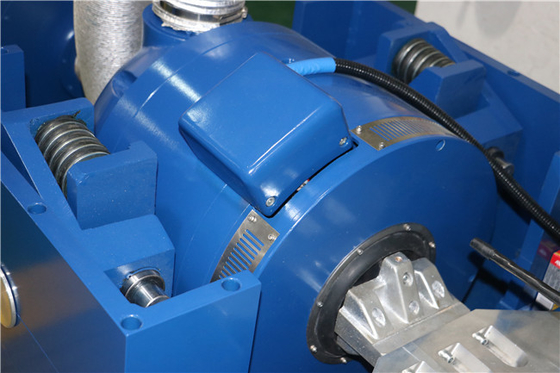

| शेकर्स (ES-30) | ||
| साइन बल (पीक) | 30kN | |
| शॉक फोर्स (पीक) | 60 kN | |
| आवृत्ति रेंज | 5~2,600 हर्ट्ज | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम वेग | 1.8 मीटर/सेकंड | |
| अधिकतम त्वरण | 75जी | |
| आर्मेचर व्यास | 445 मिमी | |
| 1सेंटऑर्डर अनुनाद आवृत्ति | 2,400 हर्ट्ज | |
| अनुमेय विलक्षण क्षण | >500 Nxm | |
| आर्मेचर वजन | 40 किलो | |
| HE/ST पेंच आयाम | M10(मीट्रिक) | |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज | |
| अधिकतमपीayload | 500 किलो | |
| चुंबकीय प्रवाह रिसाव | ≤1 mT | |
| आयाम (L×W×H, अनपैक) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक) | 2,500 किलो | |
| स्थापना | रबर मैट (एंकर बोल्ट आवश्यक) | |
| पावर एम्पलीफायर | ||
| एम्पलीफायर आउटपुट | 30 kVA | |
| SNR | >65 डीबी | |
| रेटेड आउटपुट वोल्टेज | 120 वीआरएमएस | |
| एम्पलीफायर दक्षता | >90% | |
| आयाम (L×W×H, अनपैक) | 800x900x2,100 मिमी | |
| वजन (अनपैक) | 500 किलो | |

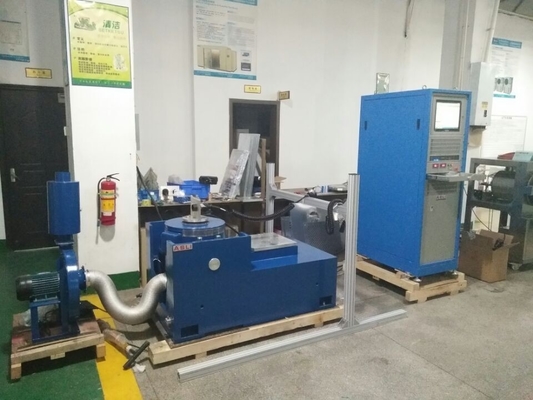

| ब्लोअर (मॉडल#PBL-W30) | ||
| वायु की मात्रा | 0.46एम3/सेकंड | |
| शक्ति | 7.5 किलोवाट | |
| एयर डक्ट व्यास | 200 मिमी | |
| वायु दाब | 8.8kPa | |
| स्थापना | छत से जुड़ने में सक्षम (अधिकतम दो 90 डिग्री झुकता है), अधिकतम 20’ रन | |

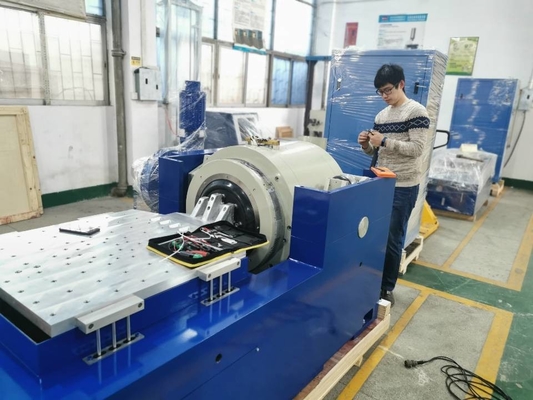

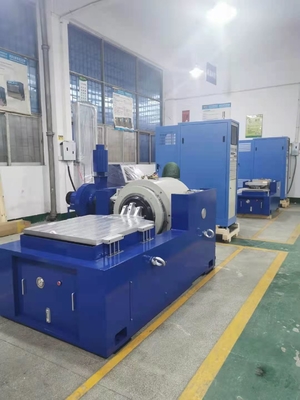

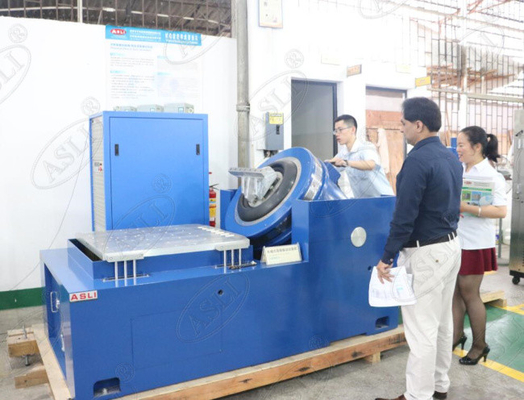

| क्षैतिज स्लिप टेबल | ||
| आयाम | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्तिएलimit | 2,000 हर्ट्ज | |
| प्रभावीएमass | 54 किलो | |
|
ध्यान दें: 1. बेहतर एकरूपता के लिए उच्च दबाव तेल-फिल्म असर का उपयोग किया जाता है। |
||
| कंपननियंत्रक औरएक्सेलेरोमीटर | ||
| कंपन नियंत्रक | कंपन नियंत्रकसाइन, रैंडम, शॉक और सेल्फ कैलिब्रेशन के साथ। | |
| एक्सेलेरोमीटर | 100mV/g, रेंज: 50g, वर्किंग फ्रीक.: 1-10kHz, वजन: 11ग्राम, 10ft कम शोर केबल के साथ | |
| अन्य समर्थित कार्य/सहायक उपकरण | ||
| पर्यावरण कक्ष | समर्थित | |
| मोबाइल डिवाइस | अनुकूलन योग्य | |
| इन्सुलेशन बोर्ड | अनुकूलन योग्य | |
| फिक्सचर | अनुकूलन योग्य | |
| सिस्टम का कार्य वातावरण | ||
| तापमान सीमा | 0-40℃ | |
| आर्द्रता सीमा | 0~90% , कोई संघनन नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50Hz, 40kVA | |
| संपीड़ित वायु दाब | 0.6 एमपीए | |
विशिष्टता
| नाम | ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 लैब टेस्टिंग के लिए वाइब्रेशन टेस्ट बेंच | ||||||||
| मॉडल | रेटेड साइन फोर्स (एन) | रेटेड रैंडम फोर्स (एन) | आवृत्ति रेंज (हर्ट्ज) | रेटेड त्वरण (एम/एस2) | रेटेड स्पीड (एम/एस) | रेटेड विस्थापन (पी-पी)मिमी | अधिकतम लोडिंग (किलो) | मूविंग कॉइल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
