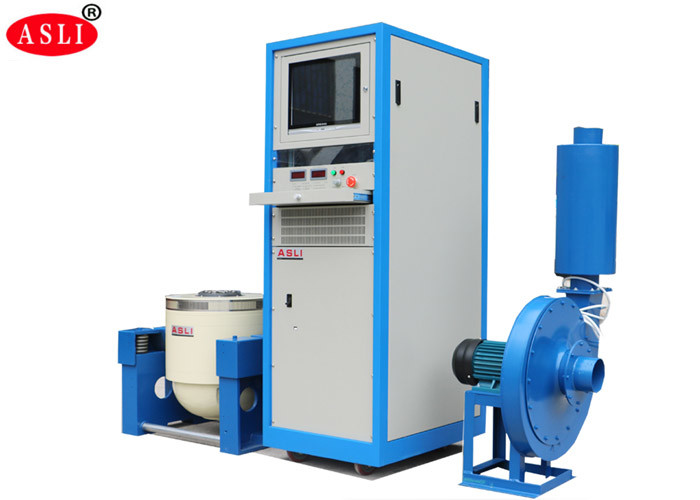

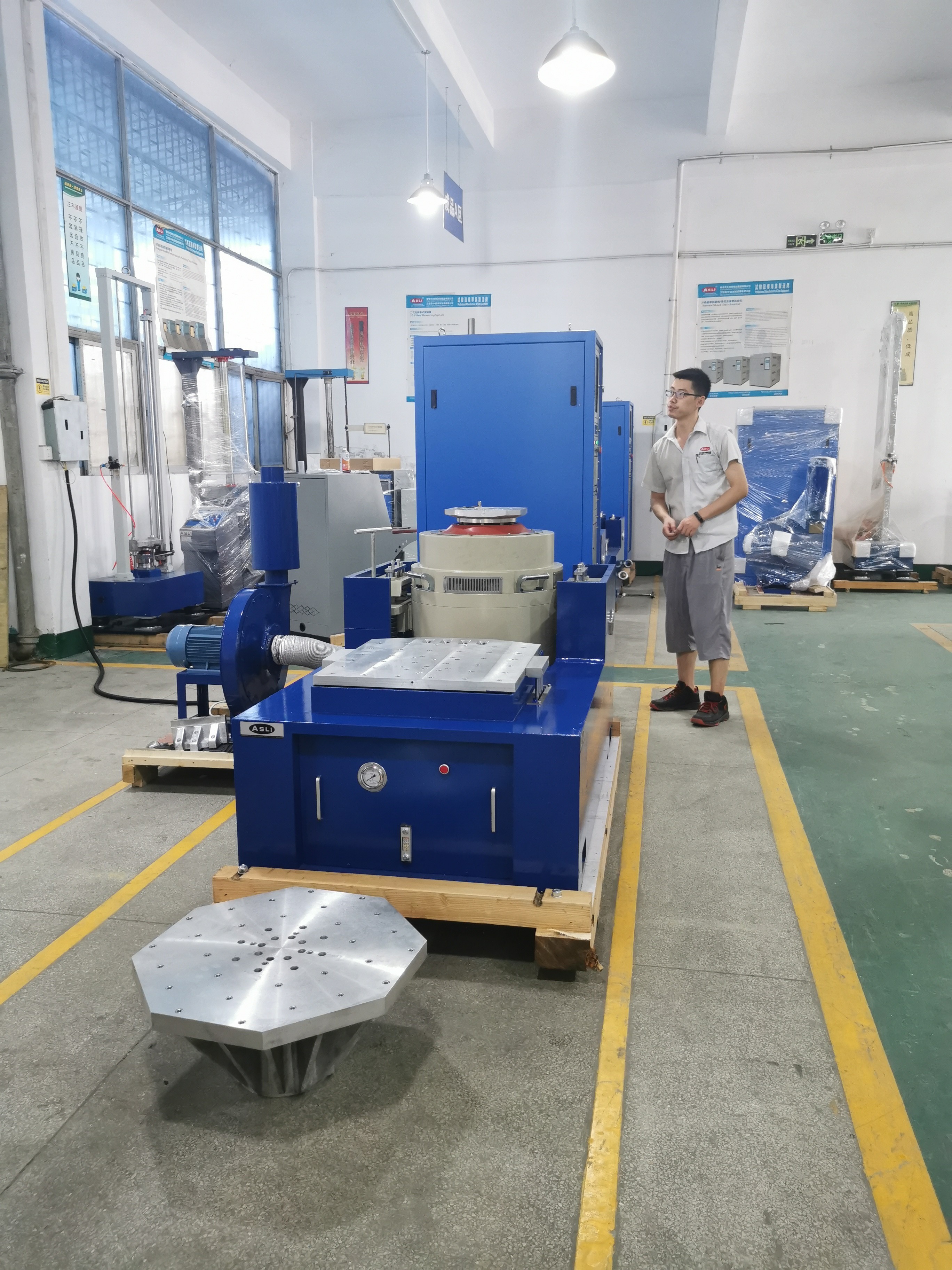

परीक्षण प्रणाली संरचना
1. एक टुकड़ा क्षैतिज कंपन जनरेटर
2. लंबवत विस्तार तालिका
3. मफलर के साथ कूलिंग फैन
4. डिजिटल स्विचिंग पावर एम्पलीफायर
5. बहु समारोह कंपन नियंत्रण मापने के उपकरण।
विनिर्देश
| नाम | लैब परीक्षण के लिए ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 कंपन परीक्षण बेंच | ||||||||
| नमूना | रेटेड ज्या बल (एन) | रेटेड यादृच्छिक बल (एन) | फ्रीक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम/एस2) | रेटेड स्पीड (एम / एस) | रेटेड विस्थापन (पीपी) मिमी | मैक्स।लोड हो रहा है (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
