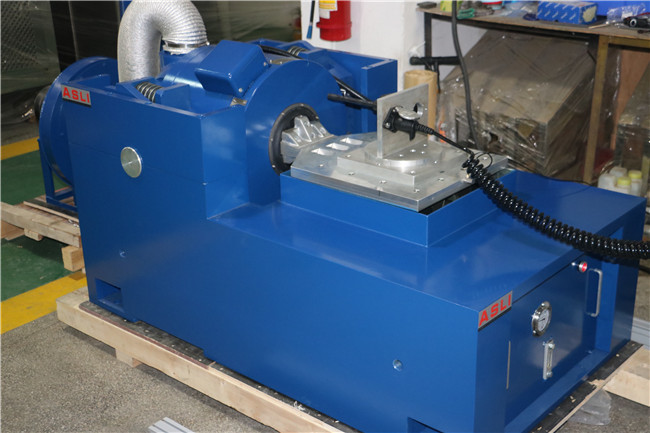

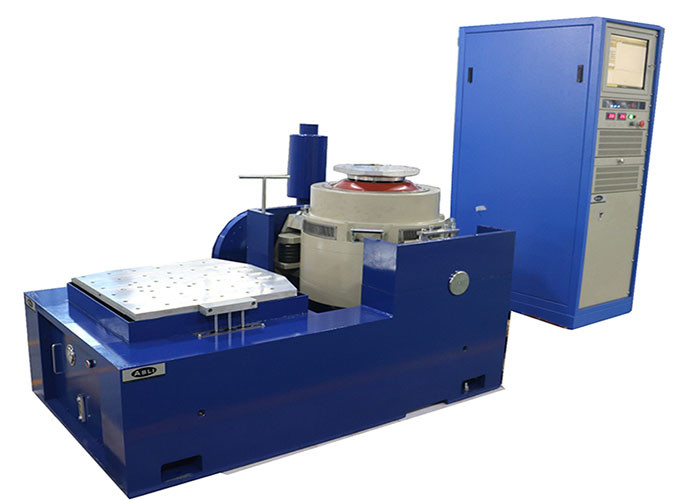

उच्च आवृत्ति 50000N इलेक्ट्रोडायनामिक कंपन शेकर IEC60068 मानक
Product Details
| साइन बल: | 50000N | रफ़्तार: | 2.0M/S |
|---|---|---|---|
| विस्थापन: | 100 मिमी | आवृत्ति: | 1 ~ 3500Hz |
| लोड हो रहा है: | 750 किग्रा | त्वरण: | 100जी |
| आर्मेचर: | 450 मिमी | ब्रांड: | एस्ली |
| टेबल का आकार: | 800x800 मिमी | ||
| प्रमुखता देना |
उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन शेकर,50000N कंपन तालिका परीक्षण उपकरण,IEC60068 मानक कंपन शेकर |
||
Product Description
EC60068 उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर प्रणाली एक एकीकृत मंच में यादृच्छिक, सीनस और सदमे परीक्षण क्षमताएं प्रदान करती है।यह प्रणाली व्यापक रूप से रक्षा में तैनात है, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोटिव और घरेलू उपकरण उद्योग।
इस उपकरण को प्रारंभिक दोष का पता लगाने, वास्तविक कार्य स्थिति का अनुकरण करने और संरचनात्मक शक्ति परीक्षण के लिए इंजीनियर किया गया है।इसका व्यापक अनुप्रयोग क्षेत्र और विश्वसनीय परीक्षण परिणाम इसे उत्पाद सत्यापन के लिए एक अनिवार्य उपकरण बनाते हैंप्रणाली साइन वेव, एफएम, स्वीप, प्रोग्राम करने योग्य, आवृत्ति गुणक, लघुगणक, अधिकतम त्वरण, आयाम मॉड्यूलेशन का समर्थन करती है,और समय नियंत्रण मोड ️ सभी सरल स्थिर त्वरण/फिक्स्ड आयाम विकल्पों के साथ पूर्ण कार्य कंप्यूटर नियंत्रण के माध्यम से प्रबंधित.
प्रत्येक इकाई को 3 महीने तक निरंतर विफलता मुक्त संचालन परीक्षण से गुजरना पड़ता है, जिससे स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता सुनिश्चित होती है।
| पैरामीटर | मूल्य |
|---|---|
| पीक साइन (पीके) | 5000 Kg.f चोटी (50 KN) |
| यादृच्छिक (आरएमएस) | 5000 Kg.f.r.m.s (50 KN) |
| शॉक (Pk) | 10000 Kg.f चोटी (100 KN) @ 6 ms |
| प्रयोग करने योग्य आवृत्ति | 1 ¢ 2500 Hz |
| अधिकतम विस्थापन (पी-पी) | 100 मिमी (4 इंच), 76 मिमी (3 इंच) निरंतर |
| अधिकतम गति | 2 मी/सेकंड |
| अधिकतम त्वरण | सीनः 100 ग्राम (980 मीटर/सेकंड), रैंडमः 62 ग्राम (600 मीटर/सेकंड) |
| ऊर्ध्वाधर भार समर्थन | 500 किलो |
| शरीर निलंबन प्राकृतिक आवृत्ति (थ्रस्ट अक्ष) | 2.5 हर्ट्ज से कम |
| आर्मर व्यास | Ф440 मिमी |
| आर्मर वजन | 59 किलोग्राम |
| मौलिक अनुनाद आवृत्ति (नग्न तालिका) | 2,400 हर्ट्ज (नाम) ± 5% |
| लोड अटैचमेंट पॉइंट (मानक) | 16 स्टेनलेस स्टील M10 आवेषण |
| भटकता हुआ प्रवाह घनत्व | < 10 गाउस |
| शेकर आयाम | 1670 मिमी एल × 1150 मिमी डी × 1300 मिमी एच |
| शेकर का वजन | लगभग 4600 किलो |
| संपीड़ित हवा की आवश्यकता | 0.6 एमपीए |
नीचे दी गई तालिका में EN50604, IEC62133 और UN38.3 मानकों के तहत कार बैटरी परीक्षण के लिए उपलब्ध मॉडल की पूरी श्रृंखला को रेखांकित किया गया है।
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।

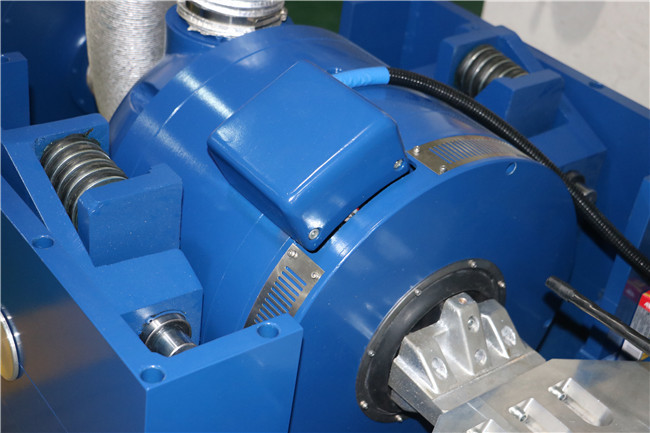

- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उत्कृष्ट सनकी भार क्षमता प्रदान करता है।
- ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित है, सुविधाजनक मोबाइल स्थापना प्रदान करता है।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन निरंतर संचालन के लिए शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।
Product Highlights
ASLI 50000N इलेक्ट्रोडायनामिक वाइब्रेशन शेकर 750 किलोग्राम भार, 1-3500 हर्ट्ज, 100 ग्राम त्वरण और 100 मिमी विस्थापन के साथ IEC60068 से मिलता है। रक्षा, ऑटो और इलेक्ट्रॉनिक्स परीक्षण के लिए आदर्श। इसमें दोहरे चुंबकीय सर्किट, कम फ्लक्स रिसाव और 3 महीने के निरंतर परीक्षण के बाद स्थिर प्रदर्शन की विशेषताएं हैं।
