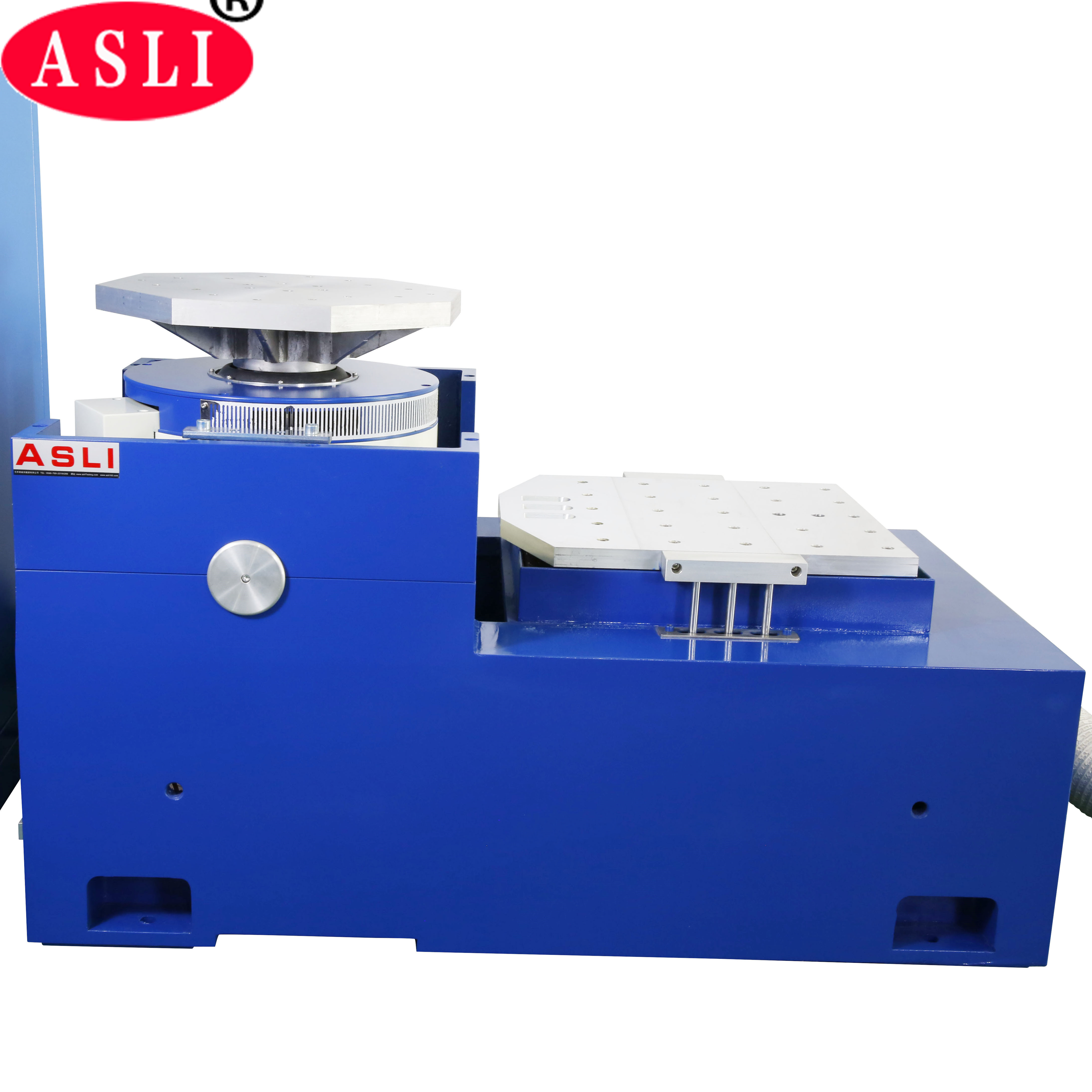

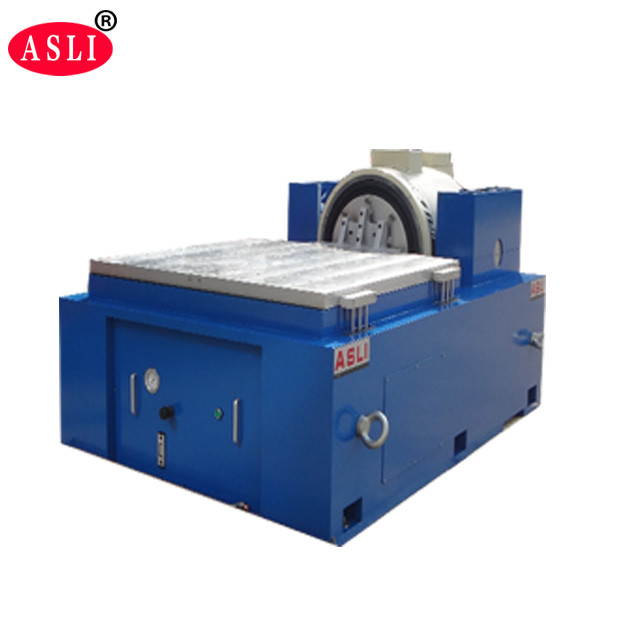

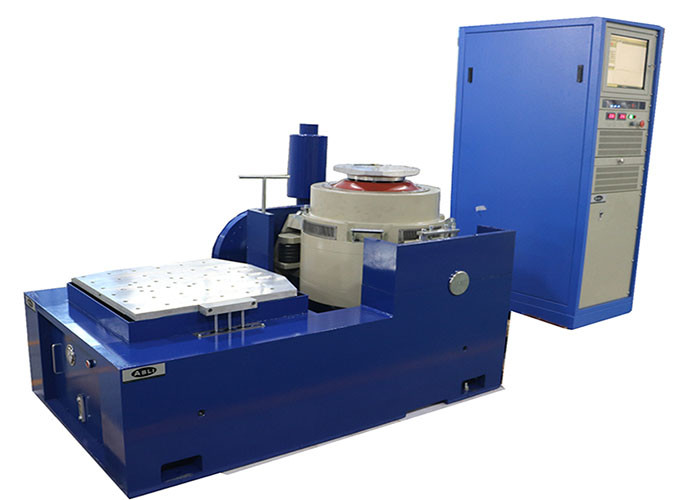

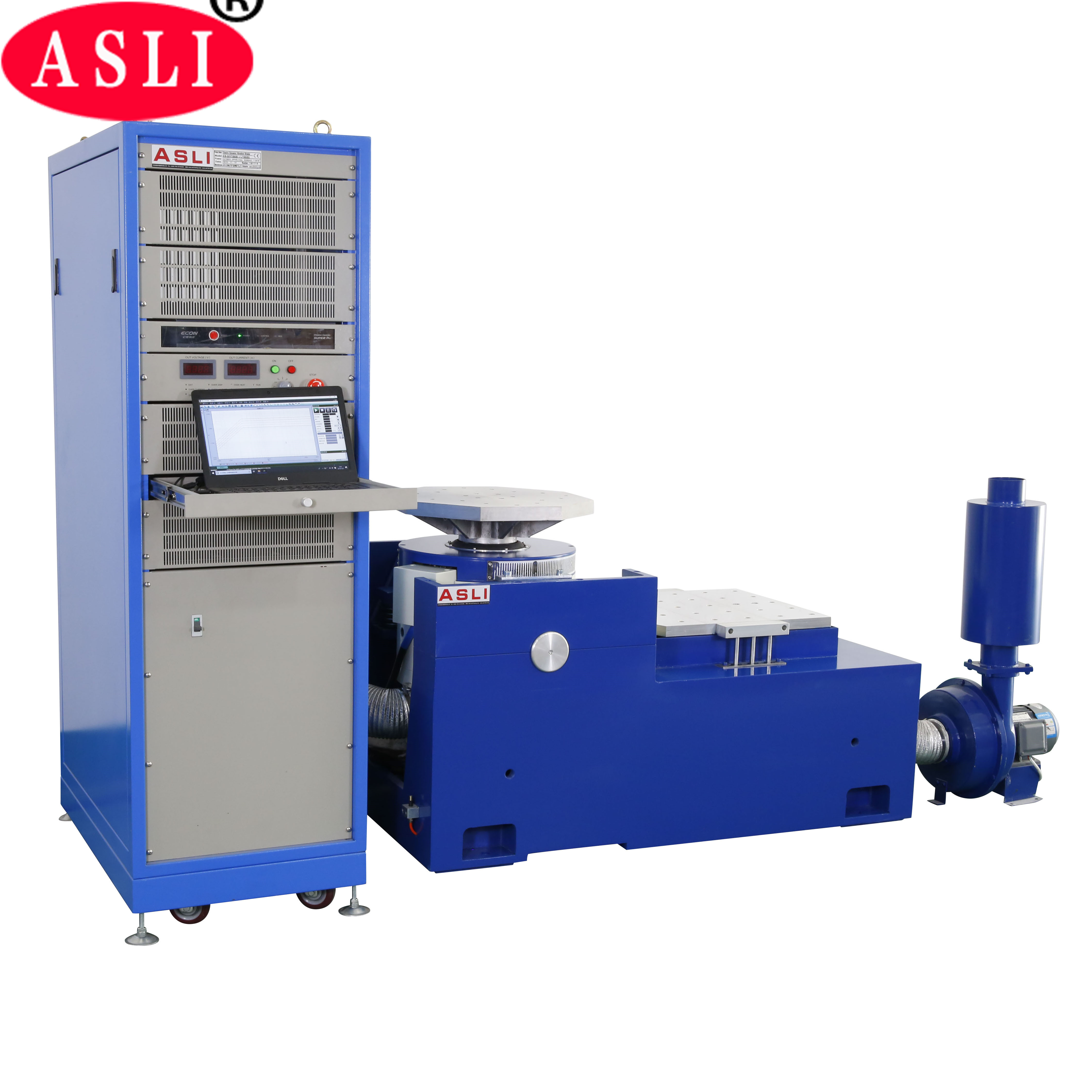

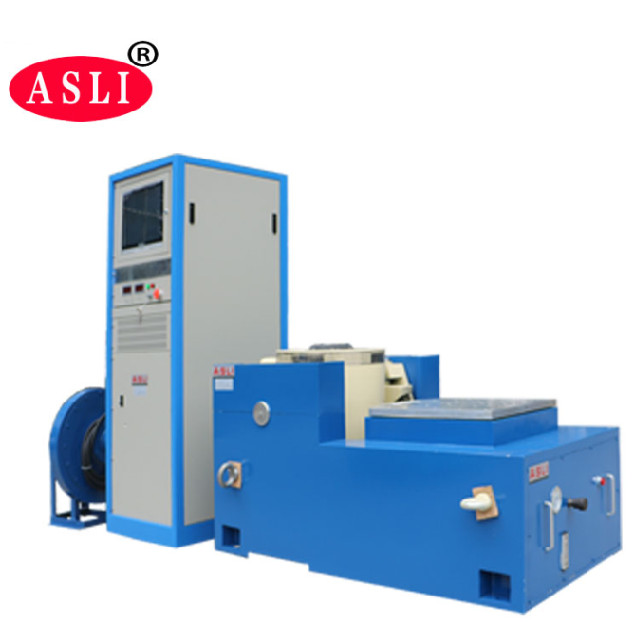

ISTA 1.8m / S कंपन परीक्षण प्रणाली लैब परीक्षण उपकरण
Product Details
| साइन बल: | 6000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3~3500HZ |
| लोड हो रहा है: | 180 किलो | त्वरण: | 100जी |
| आर्मेचर: | 450 मिमी | ब्रांड: | एस्ली |
| टेबल का आकार: | 500x500 मिमी | ||
| प्रमुखता देना |
ISTA कंपन परीक्षण प्रणाली,1.8 m / s कंपन परीक्षण प्रणाली,ISTA प्रयोगशाला परीक्षण उपकरण |
||
Product Description
ISTA 1.8m/s कंपन परीक्षण प्रणाली प्रयोगशाला और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन इलेक्ट्रो-गतिशील कंपन परीक्षण उपकरण है। ISTA 1A, 2A, और 3A मानकों के अनुरूप, यह प्रणाली 1 हर्ट्ज की आवृत्ति रेंज और 75 मिमी तक के विस्थापन के साथ विश्वसनीय प्रदर्शन प्रदान करती है। इसका व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोटिव और घरेलू उपकरण उद्योगों में प्रारंभिक दोष का पता लगाने, वास्तविक कार्य स्थिति सिमुलेशन और संरचनात्मक शक्ति परीक्षण के लिए उपयोग किया जाता है।
यह प्रणाली साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन और समय नियंत्रण मोड का समर्थन करती है। इसमें सरल निश्चित त्वरण और निश्चित आयाम विकल्पों के साथ पूर्ण-कार्य कंप्यूटर नियंत्रण की सुविधा है। उपकरण ने स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता सुनिश्चित करते हुए, 3 महीने के लिए निरंतर विफलता-मुक्त परीक्षण से गुजरा है।
| वस्तु | विवरण |
|---|---|
| साइन बल | 5.88 केएन |
| शॉक बल | 11.76 केएन |
| आवृत्ति रेंज | 5–3000 हर्ट्ज |
| विस्थापन | 51 मिमी |
| अधिकतम वेग | 2 मी/से |
| अधिकतम त्वरण | 981 मी/से² (लोडिंग के बिना) |
| आर्मेचर व्यास | 200 मिमी |
| अनुमत लोड टॉर्क | >300 एन·मी |
| प्रभावी आर्मेचर द्रव्यमान | 6 किग्रा |
| अधिकतम लोड क्षमता | 100 किग्रा |
| चुंबकीय रिसाव | ≤1 एमटी |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज |
| लोड अटैचमेंट | 16 स्टेनलेस स्टील एम8 इंसर्ट |
| आयाम (एल×डब्ल्यू×एच) | 850 × 665 × 760 मिमी |
| लगभग वजन | 990 किग्रा |
निम्नलिखित तालिका ईएस श्रृंखला में उपलब्ध मॉडलों की रूपरेखा तैयार करती है, जो विभिन्न परीक्षण आवश्यकताओं के अनुरूप बल क्षमता और विन्यासों की एक श्रृंखला को कवर करती है।
| मॉडल | रेटेड साइन बल (एन) | रेटेड रैंडम बल (एन) | आवृत्ति रेंज (हर्ट्ज) | रेटेड त्वरण (मी/से²) | रेटेड गति (मी/से) | रेटेड विस्थापन (पी-पी) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
नोट: ईएस-30 मॉडल रेटेड विस्थापन मूल विनिर्देश में 5l के रूप में सूचीबद्ध है। कृपया निर्माता से सटीक मान की पुष्टि करें।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना की पेशकश।
- मूविंग सिस्टम में उन्नत तकनीक गतिशील सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन निरंतर संचालन के लिए शीतलन प्रभाव को बढ़ाता है।
- बेयरिंग की स्थिर कठोरता और गतिशील कठोरता को अनुकूलित किया गया है, जिससे कंपन तालिका बेयरिंग क्षमता बढ़ जाती है और कम-आवृत्ति प्रदर्शन में सुधार होता है।
