प्रयोगशाला इलेक्ट्रॉनिक 600kg.f कंपन शेखर तालिका IEC मानक
Product Details
| अनुकूलित समर्थन: | ओईएम | ब्रांड: | एस्ली |
|---|---|---|---|
| उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन | शक्ति: | इलेक्ट्रॉनिक |
| प्रमाणपत्र: | आईएसओ 9001:2008 | पैकिंग के लिए सामग्री: | पॉली लकड़ी का मामला |
| कंपन: | 3 अक्ष | कंपन बल: | स्वनिर्धारित |
| टेबल का आकार: | स्वनिर्धारित | अधिकतम भार: | 100 किलो |
| प्रमुखता देना |
600 kg.f कंपन शेकर टेबल,IEC कंपन शेकर टेबल,IEC प्रयोगशाला परीक्षण मशीन |
||
Product Description
प्रयोगशाला इलेक्ट्रॉनिक 600kg.f कंपन शेकर टेबल (मॉडल ES-3) एक उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली है जिसे शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण के लिए डिज़ाइन किया गया है।यह व्यापक रूप से लिथियम आयन बैटरी पैक और अन्य महत्वपूर्ण घटकों के परीक्षण के लिए प्रयोग किया जाता है.

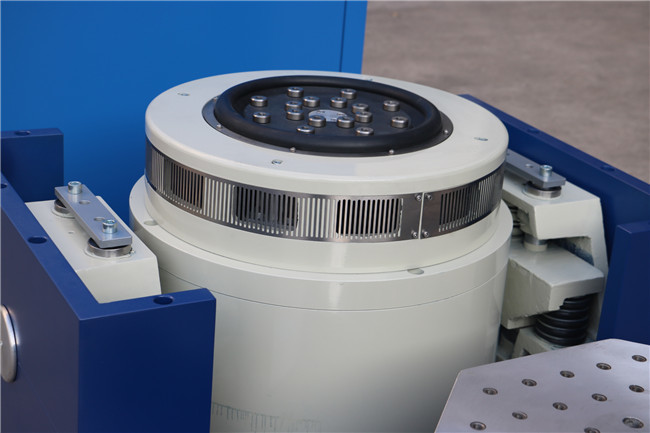

यह कंपन शेकर टेबल एक दोहरे चुंबकीय सर्किट संरचना, स्व-जनित कंकाल कार्रवाई चक्र, हवा में समर्थन, रोलर बीयरिंग, रैखिक मार्गदर्शन, और trunnion अलगाव प्रौद्योगिकी का उपयोग करता है।यह एक्स करता है, Y, और Z तीन-अक्षीय साइनसॉइडल कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, और शास्त्रीय पल्स परीक्षण (हाफ-सिनस, ट्रैपेज़ॉइडल, सॉथथ वेव) के साथ-साथ झटके प्रतिक्रिया स्पेक्ट्रम परीक्षण।
इन प्रणालियों को राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में व्यापक रूप से लागू किया जाता है।
| मॉडल | ES-3 |
| सीनस थ्रस्ट | 300 किलोग्राम |
| यादृच्छिक धक्का | 300 किलोग्राम |
| धक्का जोर | 600 किलोग्राम |
| आवृत्ति सीमा | 2 ~ 2500 Hz |
| निरंतर विस्थापन | 25 मिमी |
| प्रभाव विस्थापन | 25 मिमी |
| अधिकतम गति | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 981 m/s2 |
| चलती कॉइल व्यास | Φ150 मिमी |
| अजीब क्षण की अनुमति दें | >196 N·m |
| लोड कनेक्शन बिंदु | 6 अंक |
| चलती भागों का समकक्ष द्रव्यमान | 3 किलो |
| काउंटरटॉप स्क्रू आकार (मानक) | एम8 |
| स्क्रू लेआउट टेबल (व्यास, परिधि) | 8 पर Φ100 मिमी, 8 पर Φ200 मिमी |
| अक्षीय अलगाव आवृत्ति | ३ हर्ट्ज |
| अधिकतम भार | 120 किलो |
| चुंबकीय प्रवाह रिसाव | <1 एमटी |
| आयाम (बिना पैकेजिंग के) (L × W × H) | 730 mm × 550 mm × 650 mm |
| कंपन तालिका का भार | 450 किलो |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- उच्च विकेंद्री भार क्षमता के लिए सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बीयरिंग।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।

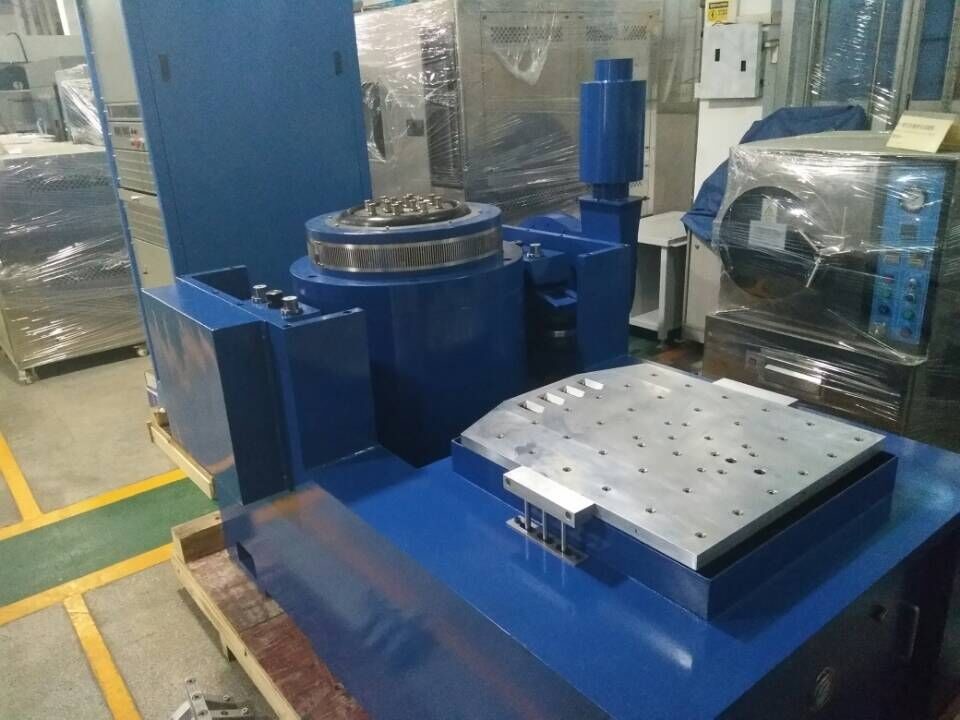

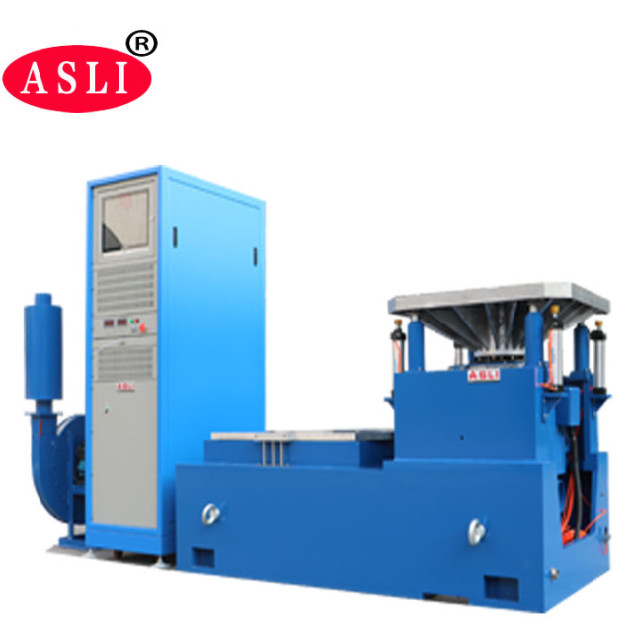

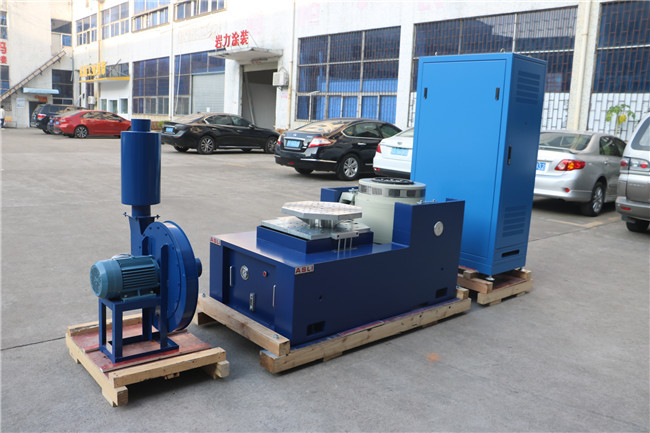

उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन निम्नलिखित घटकों से बनी होती है:
- कंपन परीक्षण बेंच

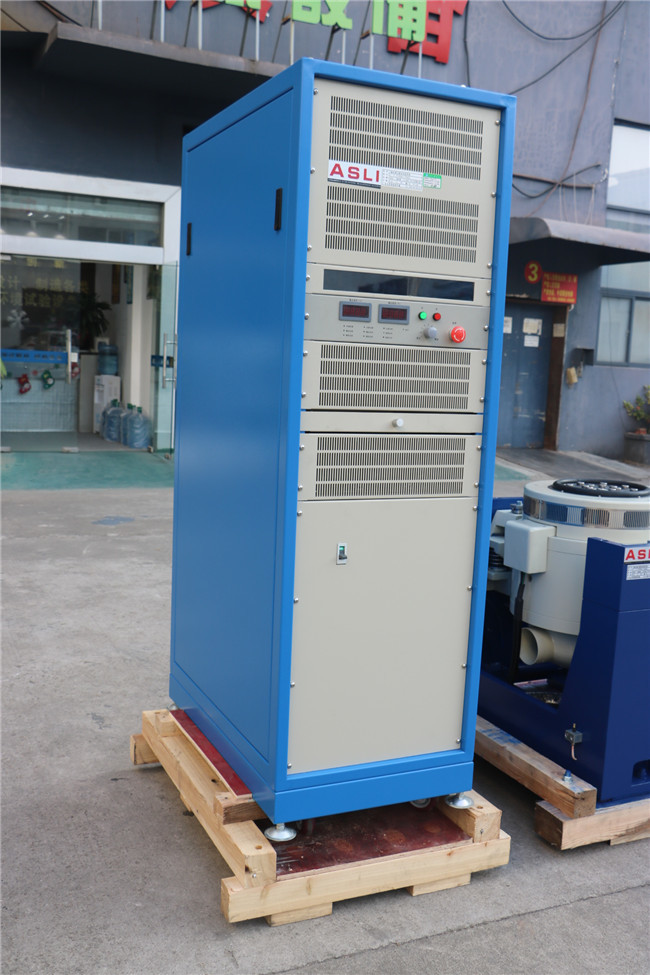

- शक्ति प्रवर्धक
- शीतलन पंखे
- स्लिप टेबल
- ऊर्ध्वाधर विस्तारक
- छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनकी संरचना उत्तम होती है और स्थापित करने और समायोजित करने में सुविधाजनक होती है।
- स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
- अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना और विस्तृत रूप से डिजाइन किए गए हैं ताकि यह सुनिश्चित किया जा सके कि ग्राहक सही विनिर्देशों के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करे।
