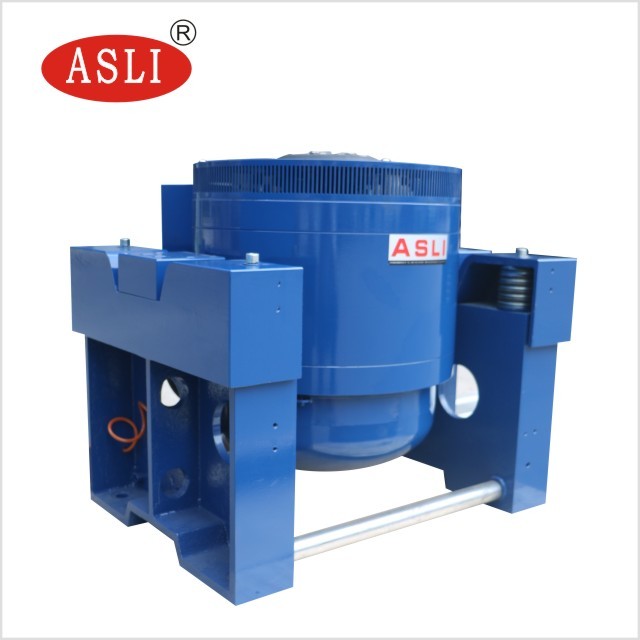

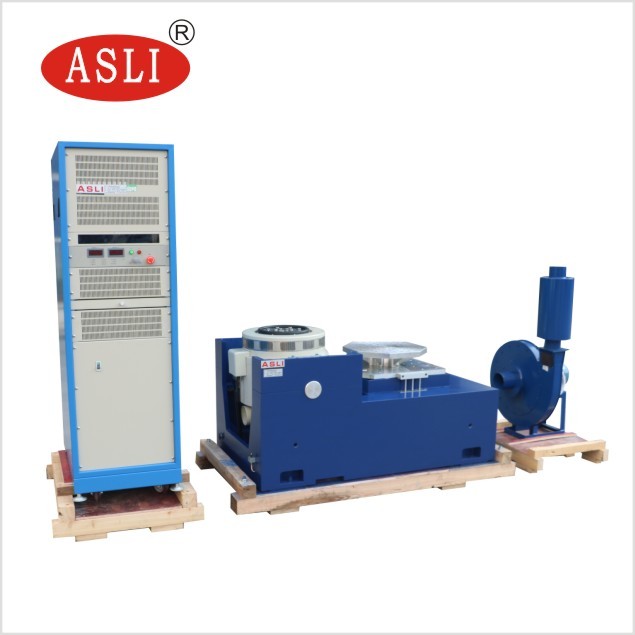

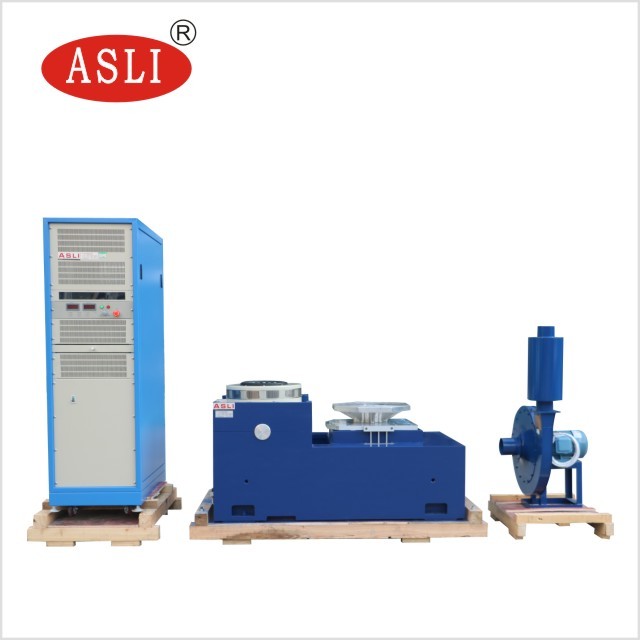

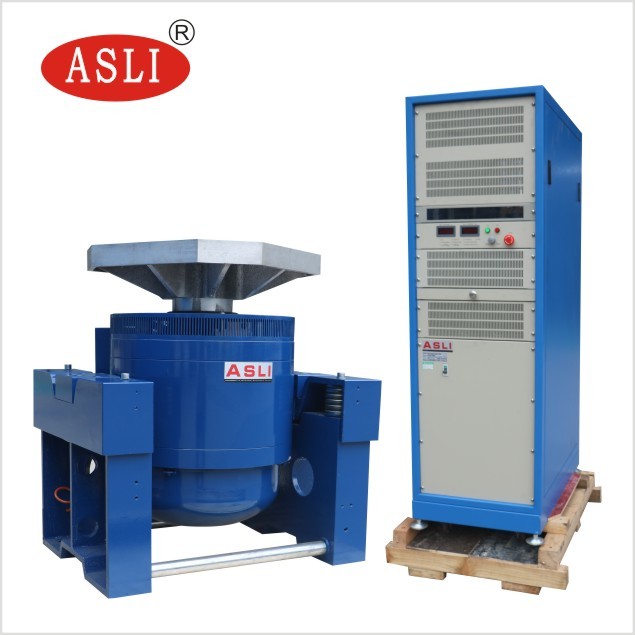

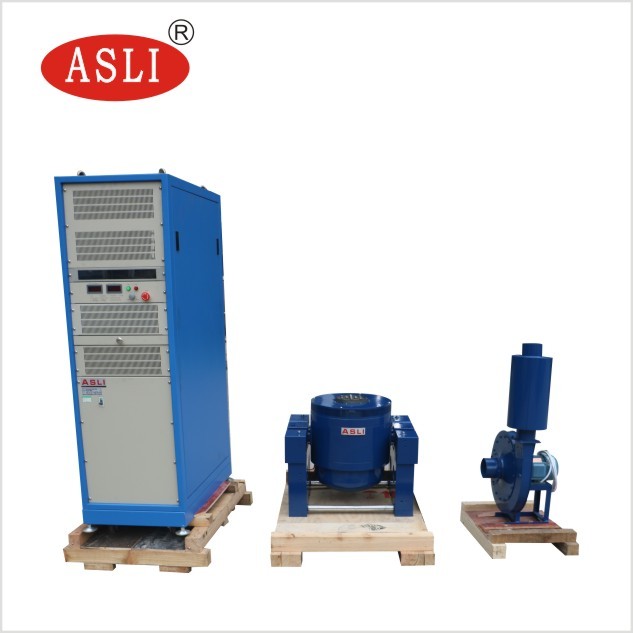

ISTA 3A कंपन XYZ तीन अक्ष उच्च आवृत्ति इलेक्ट्रोडायनामिक शेक कंपन परीक्षक
अनुप्रयोग:
हम इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक / उच्च आवृत्ति कंपन थकान परीक्षक श्रृंखला उत्पादों के निर्माता हैं, जिन्होंने 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग और लीनियर गाइडेंस', 'ट्रूनियन आइसोलेशन' उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया है, जिसे X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षणों में पूरा किया जा सकता है, जिसे क्लासिकल (आधा - साइन, ट्रेपेज़ॉइडल, आरी दांत तरंग) पल्स और शॉक रिस्पॉन्स स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है। इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।
उच्च आवृत्ति कंपन थकान परीक्षक विशेषताएं:
1. अच्छी तरह से डिज़ाइन किया गया डायनेमिक सर्कल कंकाल, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
4. हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, मोबाइल सुविधा की स्थापना।
5. यह सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है कि डायनेमिक सर्कल उच्च विश्वसनीयता का है।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. असर छोटे गुब्बारे की स्थिर कठोरता, गतिशील कठोरता, कंपन तालिका क्षमता बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार।
इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक तकनीकी पैरामीटर:
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s2) | रेटेड गति (m/s) |
रेटेड विस्थापन (p-p)mm |
अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) |
का आयाम मूविंग कॉइल (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
क्षैतिज स्टैंड विशेषताएं:
1. उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
2. क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, जिसमें सही संरचना, स्थापित करने और समायोजित करने की सुविधा है।
3. स्थिर दबाव ट्रैक, V-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
क्षैतिज विस्तारक के तकनीकी पैरामीटर:
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ऊर्ध्वाधर विस्तारित-बेंच विशेषताएं:
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक सही संरचना, उच्च गुणवत्ता वाली सामग्री के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करे
और कारीगरी।
ऊर्ध्वाधर विस्तारक के तकनीकी पैरामीटर:
| मॉडल | वजन (किलो) | अधिकतम। आवृत्ति (Hz) | बेंच आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपके पास के बारे में कोई भी सापेक्ष पूछताछ हैइलेक्ट्रोडायनामिक उच्च आवृत्ति यांत्रिक परीक्षण मशीन कंपन थकान परीक्षक, कृपया मुझसे संपर्क करने में संकोच न करें।
