कंपन परीक्षण क्या है?
उत्पादों को पैकेज और शिपिंग कंटेनरों में दुनिया भर में दैनिक आधार पर भेज दिया जाता है। वाहन, जहाज या विमान उन्हें ले जा सकते हैं, लेकिन किसी भी मोड में, वे कंपन के संपर्क में हैं।एक कंपन परीक्षण अक्सर शिपिंग से पहले कंपन के लिए उत्पादों को उजागर करने के लिए एक गुणवत्ता नियंत्रण उपकरण के रूप में प्रयोग किया जाता हैपरिणामों का उपयोग उत्पाद और पैकेजिंग डिजाइन के लिए किया जा सकता है ताकि हिला और उछाल से होने वाले नुकसान को कम किया जा सके। कंपन परीक्षण का उपयोग पंपों और मोटर्स की फील्ड निगरानी के लिए भी किया जाता है।
संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→कंपन परीक्षण उपकरण ES-10.pdf
आईएसटीए पैकेज परिवहन सिमुलेशन परीक्षण के लिए इलेक्ट्रोडायनामिक वाइब्रेशन शेकर
परीक्षण आवश्यकताएँः
1IEC62133
2. UL1642
3. UN38.3
4. GB31241
5.आईएसटीए
विशेषताएं:
1. सेट अपः चीनी और अंग्रेजी मेनू, कंप्यूटर ऑपरेशन, विशेष निगरानी और नियंत्रण प्रणालियों का उपयोग, पूरी प्रक्रिया के डेटा को हाथ और आउटपुट किया जा सकता है।
2प्रदर्शन कार्यः डेटा की संख्या पर गतिशील प्रदर्शन परीक्षण वक्र, बहु-दान।
3वक्र रिकॉर्डरः परीक्षण डेटा का वास्तविक समय रिकॉर्ड, परीक्षण डेटा स्वचालित रूप से, परीक्षण परिणाम संग्रहीत, मुद्रित किया जा सकता है।
मुख्य तकनीकी मापदंड
| डेल |
नामित सीन बल(एन) |
आकस्मिक बल(एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
रेटेड विघटितप्लेसमेंट (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
उपयोगकर्ता लाभ
* उपयोगकर्ता द्वारा आसान स्थापना की जा सकती है
* उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट मोड के लिए पीसी-विंडोज (ईथरनेट के माध्यम से);
* स्थानीय मोडः जल्दी से एक पूर्वनिर्धारित परीक्षण शुरू करें, दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है;
* रिमोट मोड: सिस्टम के सभी ऑपरेशन, जिसमें परीक्षण की परिभाषा और परीक्षण विनिर्देशों को मॉस्टर, परीक्षण नियंत्रण, परीक्षण डेटा की समीक्षा और प्रलेखन पर संग्रहीत करना शामिल है।
वाइब्रेशन शेकर टेबल निर्मातादोहरी चुंबकीय सर्किट संरचना, स्व-निर्मित कंकाल क्रिया सर्कल, एयरबोर्न सपोर्ट और रोलर लेयरिंग और रैखिक मार्गदर्शन को अपनाया,ट्र्यूनियन अलगाव उन्नत आधुनिक प्रौद्योगिकी और विशेष प्रौद्योगिकी, X,Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे शास्त्रीय (आधा साइन, ट्रैपेज़ॉइडल,देखा दांत तरंग) पल्स और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षण.
1 चलती कॉइल कंकाल का सावधानीपूर्वक डिजाइन, उच्च प्रथम क्रम अक्षीय अनुनाद आवृत्ति है।
2 हल्का आर्मचर, उच्च कठोरता, 4500 हर्ट्ज की आवृत्ति।
3 कंप्यूटर कनेक्टिंग लाइन नियंत्रण, तुरंत सामग्री स्टोर करें।
4 नियंत्रण चार्ट प्रदर्शित करें।
5 कम प्रतिरोध और उच्च प्रदर्शन डिजाइन, उच्च दक्षता, कम लागत।
6 उच्च विश्वसनीयता, कम दोष।

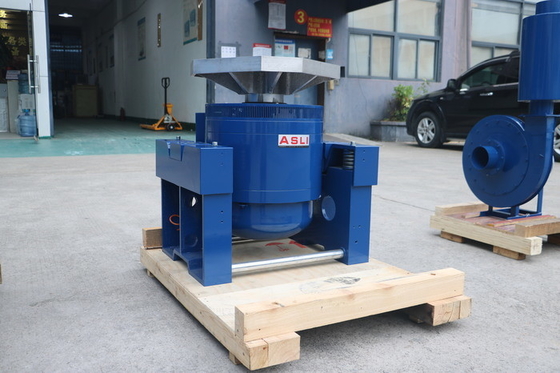

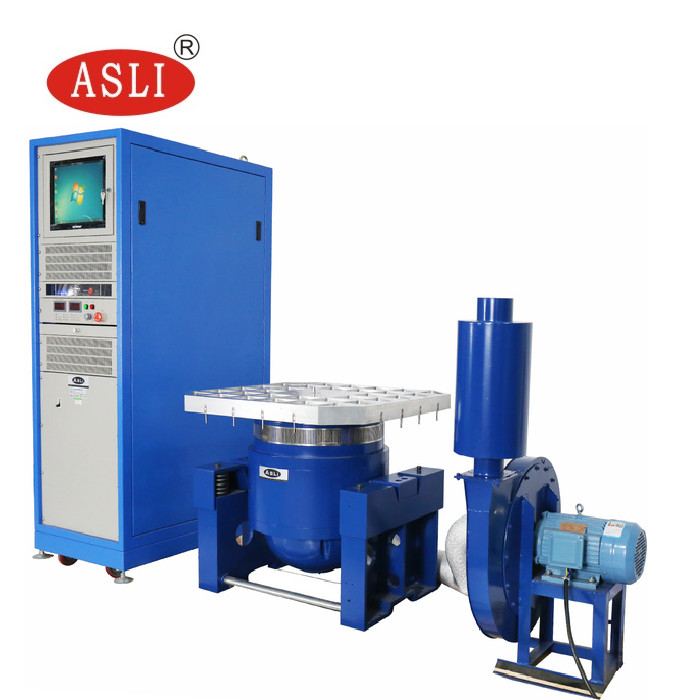

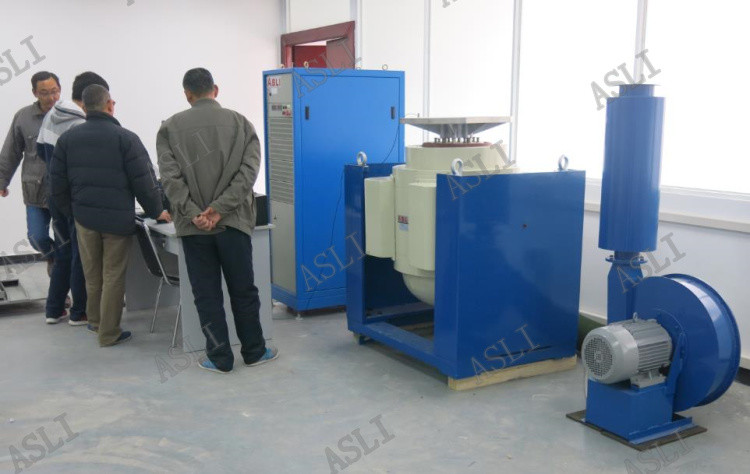

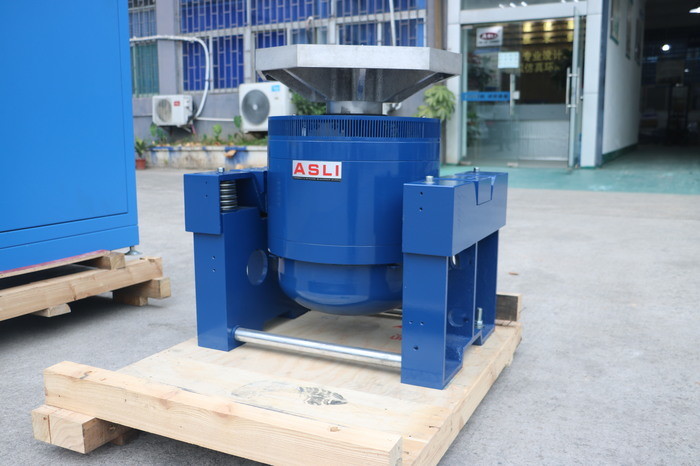

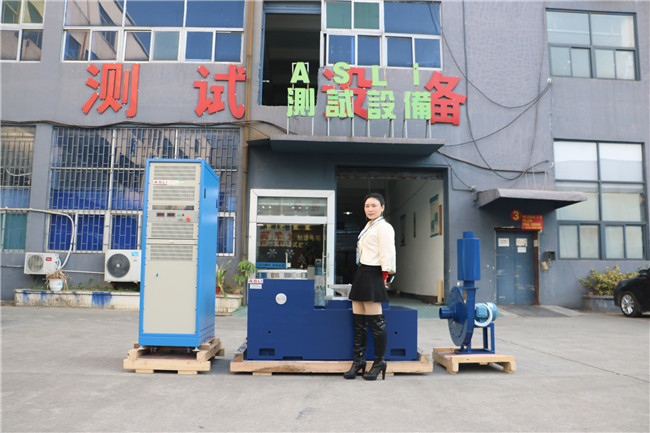

संदर्भ के लिए चित्रः
