संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf
परिवहन सिम्युलेटर कंपन परीक्षण मशीन आईईसी 60068 मानक को पूरा करती है
विद्युत चुम्बकीय कंपन तालिका का व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोबाइल, घरेलू उपकरण और अन्य उद्योगों में उपयोग किया जाता है।इस प्रकार के उपकरण का प्रयोग दोषों का शीघ्र पता लगाने के लिए किया जाता है, वास्तविक कार्य स्थिति और संरचना शक्ति परीक्षण का अनुकरण, उत्पाद आवेदन व्यापक है, आवेदन चौड़ाई स्पष्ट है, परीक्षण प्रभाव उल्लेखनीय और विश्वसनीय है।,स्वीप, प्रोग्राम करने योग्य, आवृत्ति गुणक, लघुगणक, अधिकतम त्वरण, आयाम मॉड्यूलेशन, समय नियंत्रण, पूर्ण कार्य कंप्यूटर नियंत्रण, सरल स्थिर त्वरण/स्थिर आयाम।उपकरण लगातार विफलता के कारण परीक्षण के 3 महीने चलाने के लिए, स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता।
विनिर्देश
| नाम | ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 प्रयोगशाला परीक्षण के लिए कंपन परीक्षण बेंच | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
प्रदर्शन डेटा शीट

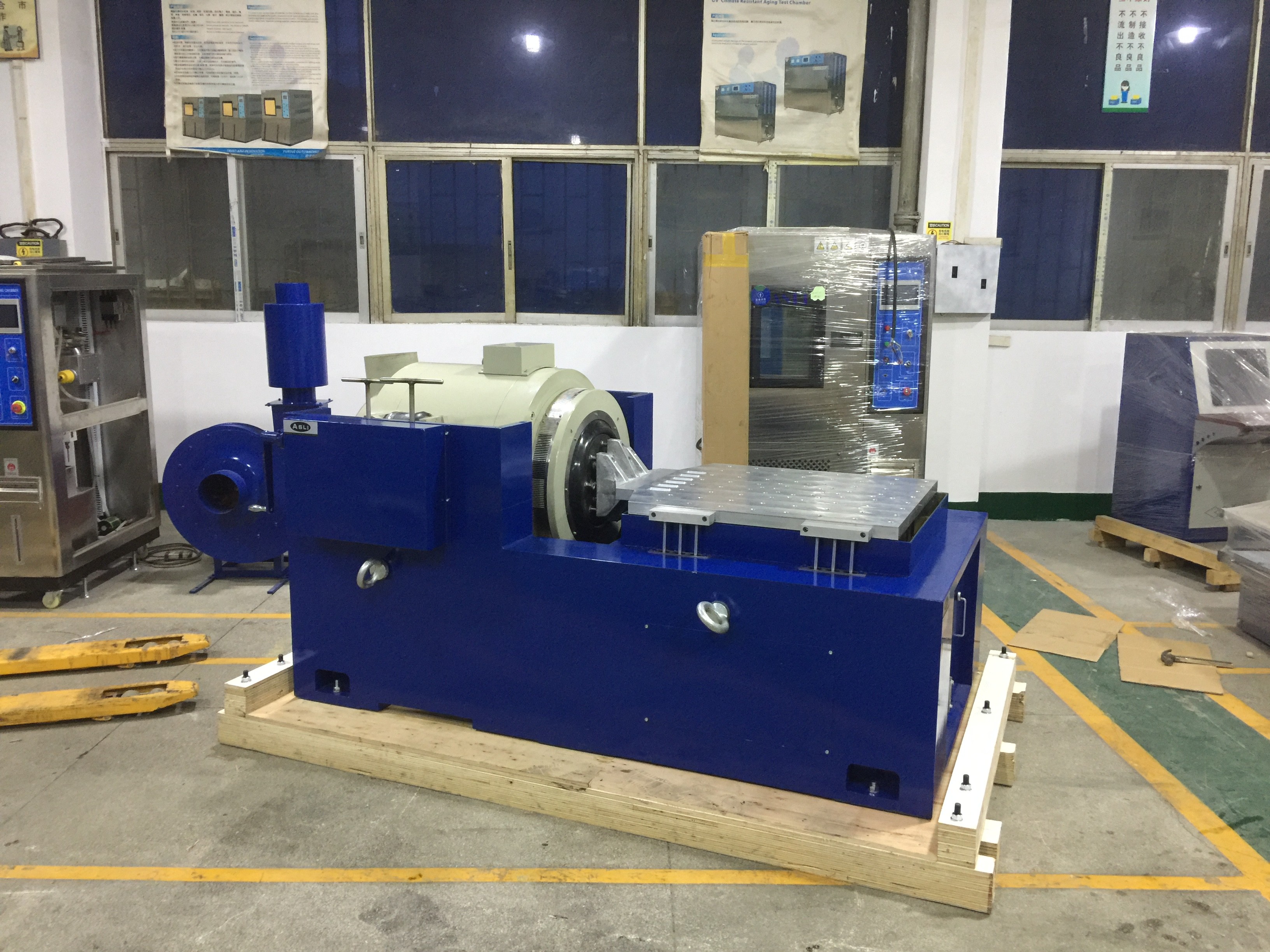

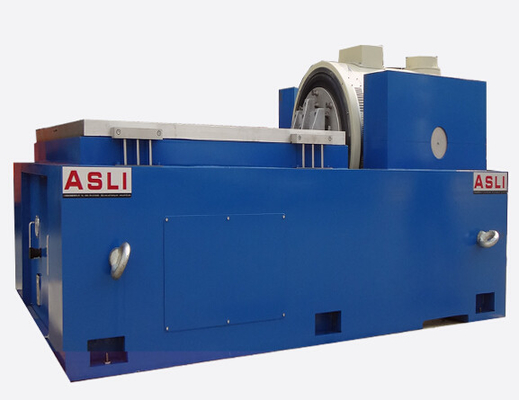

| शेकर(ES-30) | ||
| साइन बल (पीक) | 30kN | |
| आघात बल (पीक) | 60 kN | |
| आवृत्ति सीमा | 5~2,800 हर्ट्ज | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम गति | 1.8 मीटर/s | |
| अधिकतम त्वरण | 100जी | |
| आर्मर व्यास | 445 मिमी | |
| 1णअनुनाद आवृत्ति | 2,400 हर्ट्ज | |
| अनुमेय विलक्षण क्षण | >500 एनएक्सएम | |
| आर्मर का वजन | 40 किलो | |
| HE/ST पेंच आयाम | एम10(मेट्रिक) | |
| अक्षीय कंपन पृथक्करण आवृत्ति | <3 हर्ट्ज | |
| मैक्स.पीलोड करना | 500 किलो | |
| चुंबकीय प्रवाह रिसाव | ≤1 मी.टी. | |
| आयाम (L×W×H, अनपैक) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक) | 2,500 किलोग्राम | |
| स्थापना | रबर मैट (अँकर बोल्ट आवश्यक) | |
| पावर एम्पलीफायर (DA-30) | ||
| एम्पलीफायर आउटपुट | 30 केवीए | |
| एसएनआर | >65 डीबी | |
| नामित आउटपुट वोल्टेज | 120 Vrms | |
| एम्पलीफायर की दक्षता | >90% | |
| आयाम (L×W×H, अनपैक) | 800x900x2,100 मिमी | |
| वजन (अनपैक) | 500 किलो | |

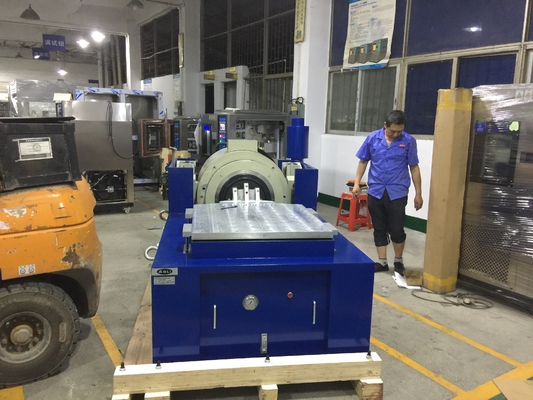

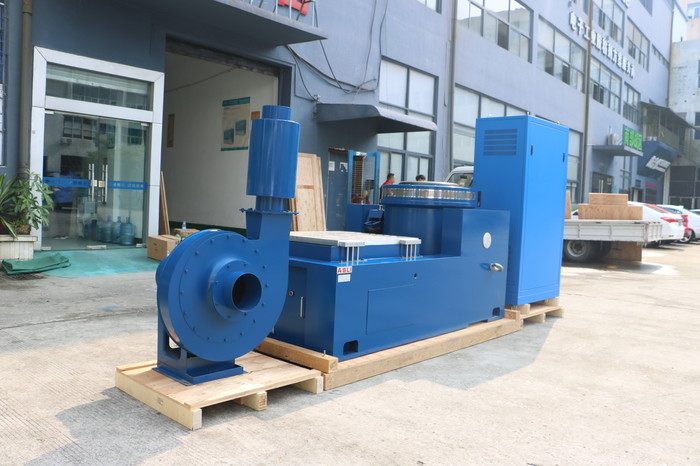

| ब्लोअर | ||
| हवा का आयतन | 0.46m3/s | |
| शक्ति | 7.5 किलोवाट | |
| वायु नलिका का व्यास | 200 मिमी | |
| वायु दबाव | 8.8kPa | |
| स्थापना | छत से कनेक्ट करने में सक्षम (दो 90 डिग्री तक मोड़), अधिकतम 20 ̊ रन | |

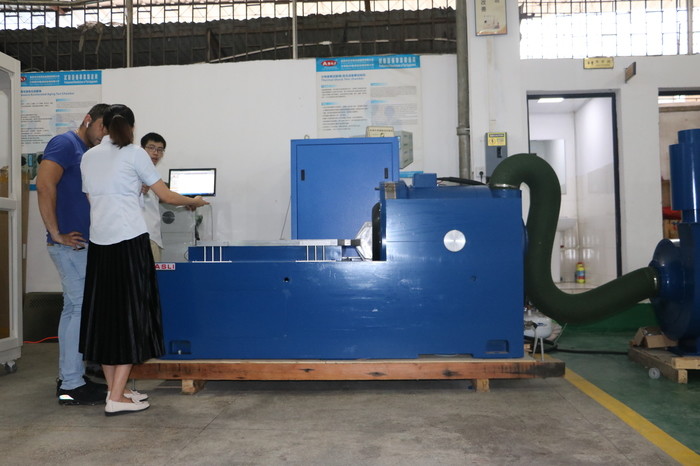

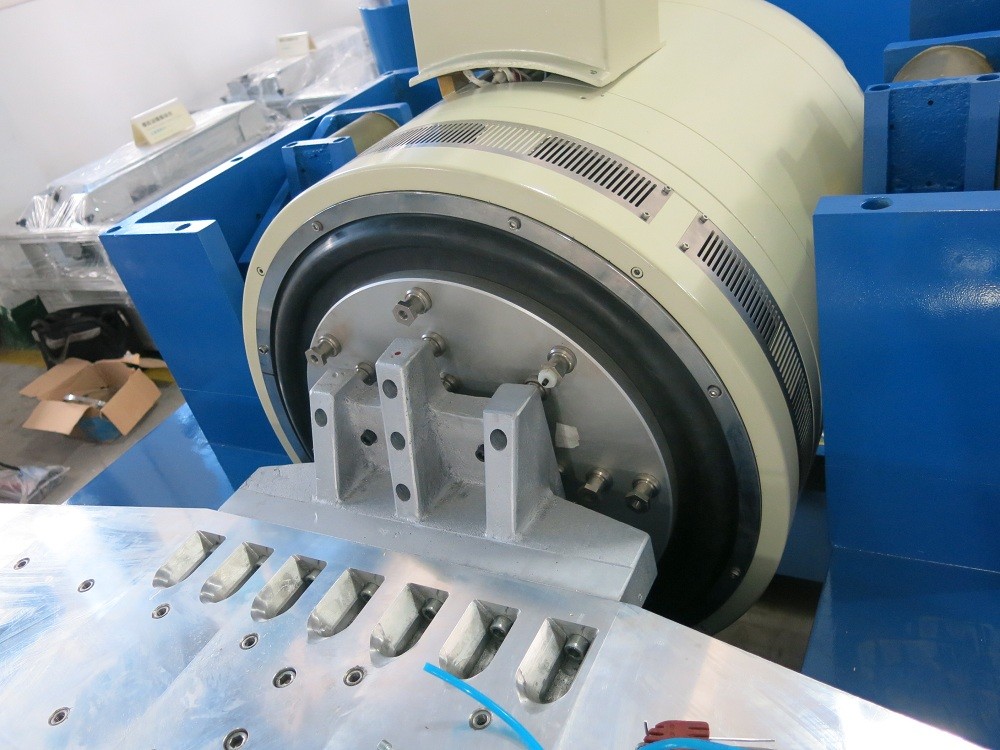

| क्षैतिज स्लिप टेबल | ||
| आयाम | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्तिमैंअनुकरण करना | 2,000 हर्ट्ज | |
| प्रभावशालीmगधा | 54 किलो | |
|
नोटः 1बेहतर एकरूपता के लिए उच्च दबाव वाली तेल फिल्म असर का प्रयोग किया जाता है। |
||
| कंपननियंत्रक औरत्वरकमापक | ||
| कंपन नियंत्रक | कंपन नियंत्रकशून्य, यादृच्छिक, सदमे और आत्म-कैलिब्रेशन के साथ। | |
| त्वरकमापक | 100mV/g, रेंजः 50g, कार्य आवृत्तिः 1-10kHz, वजनः 11 ग्राम, 10 फीट कम शोर केबल के साथ | |
| अन्य समर्थित कार्य/उपकरण | ||
| पर्यावरण कक्ष | समर्थित | |
| मोबाइल उपकरण | अनुकूलन योग्य | |
| इन्सुलेशन बोर्ड | अनुकूलन योग्य | |
| फिक्स्चर | अनुकूलन योग्य | |
| प्रणाली का कार्य वातावरण | ||
| तापमान सीमा | 0-40°C | |
| आर्द्रता सीमा | 0~90%, कोई संघनक नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50 हर्ट्ज40केवीए | |
| संपीड़ित हवा का दबाव | 0.6 एमपीए | |
