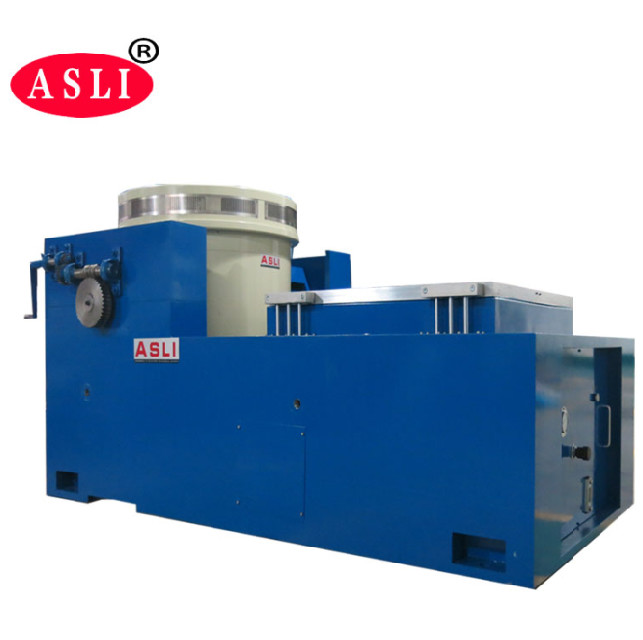

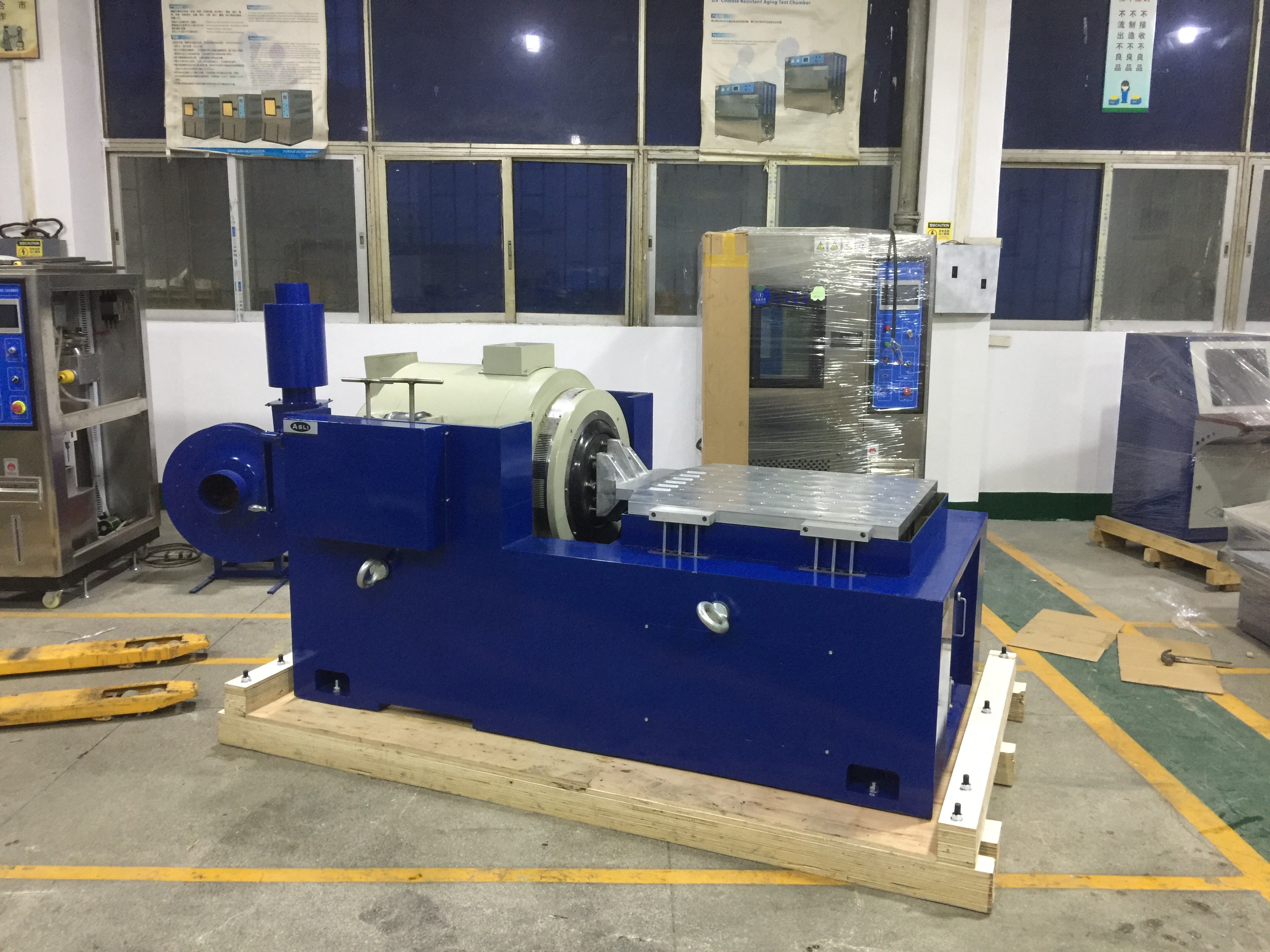

mil-std 810G मानकों के साथ उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर कंपन परीक्षण उपकरण
कंपन परीक्षण प्रणालीयह एक कंपन परीक्षण प्रणाली है जिसे 30 किलोग्राम की अधिकतम भार क्षमता वाले छोटे आकार और हल्के इलेक्ट्रोमैकेनिकल उत्पादों के कंपन परीक्षण के लिए डिज़ाइन किया गया है।
कंपन परीक्षण मशीन के तकनीकी मापदंड:
| मॉडल |
नामित सीन बल(एन) |
आकस्मिक बल(एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
रेटेड विघटितप्लेसमेंट (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* उपयोगकर्ता द्वारा आसान स्थापना की जा सकती है *उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट के लिए पीसी-विंडोज (ईथरनेट के माध्यम से)मोड;
*स्थानीय मोड: जल्दी से एक पूर्वनिर्धारित परीक्षण शुरू करें, दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है;
*दूरस्थ मोड: सिस्टम के सभी संचालन, जिसमें परीक्षण विनिर्देशों को परिभाषित करना और परीक्षण नियंत्रण, परीक्षण डेटा की समीक्षा और प्रलेखन पर परीक्षण विनिर्देशों को संग्रहीत करना शामिल है।
