संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf

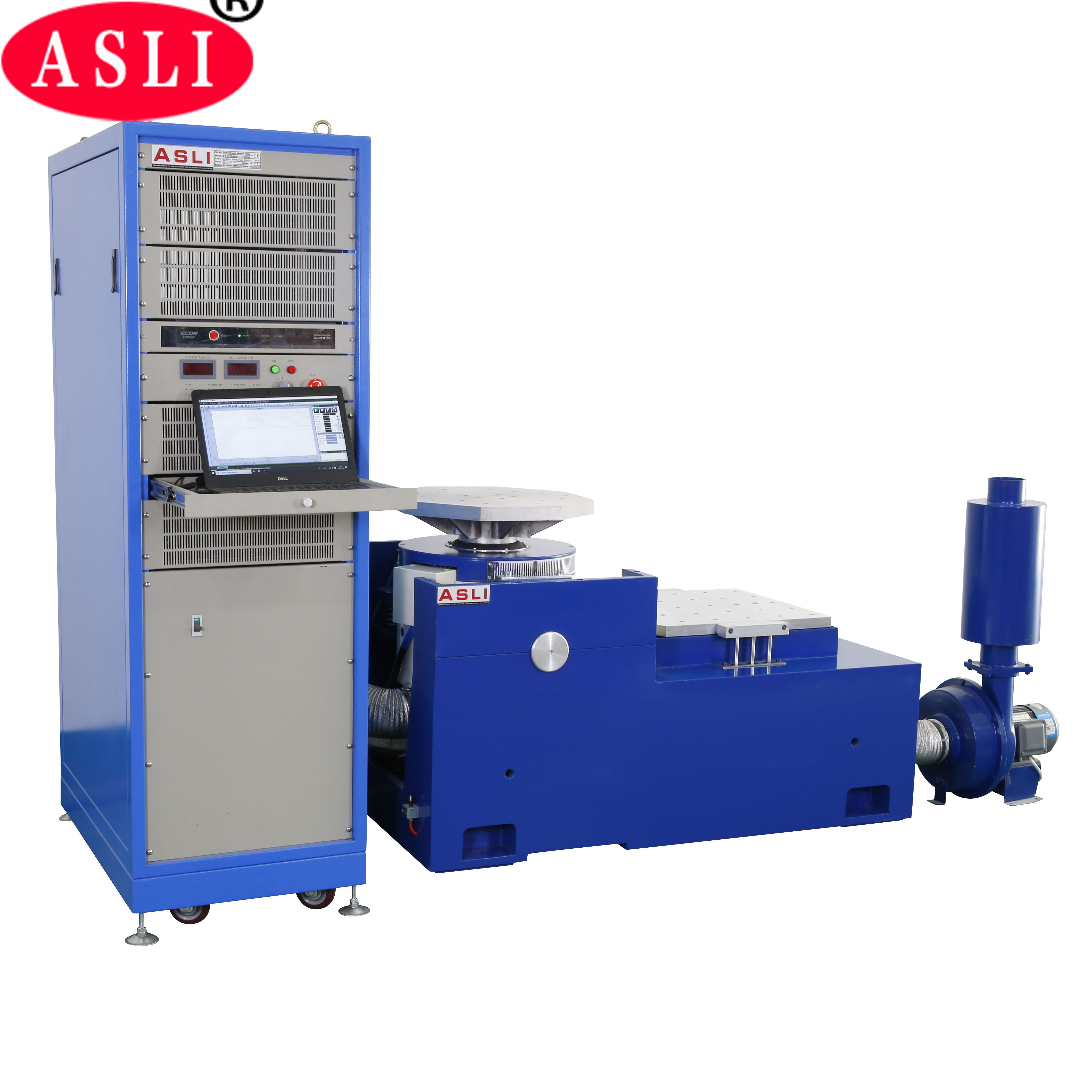

पैकेज के लिए प्रोग्राम करने योग्य विद्युत चुम्बकीय ऊर्ध्वाधर कंपन परीक्षण मशीन
उच्च आवृत्ति कंपन परीक्षण प्रणालीउच्च गुणवत्ता, उच्च प्रदर्शन और उच्च विश्वसनीयता, सटीकता और सटीकता, और सुविधाजनक संचालन के लिए समर्पित है। यह एक परीक्षण मंच है जो सभी प्रकार के परीक्षण विनिर्देशों को पूरा करता है,और आईईसी सहित निष्पादित किया जा सकता है, MIL-STD, JIS, ASTM और अन्य विनिर्देशों.
पैरामीटरः
| शेकर | |
| साइन बल (पीक) | 30kN |
| आघात बल (पीक) | 60 kN |
| आवृत्ति सीमा | 5~2800हर्ज |
| विस्थापन (निरंतर) | 100 मिमी |
| अधिकतम गति | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 75 ग्राम |
| आर्मर व्यास | 445 मिमी |
| प्रथम क्रमांक के प्रतिध्वनित आवृत्ति | 2,400 हर्ट्ज |
| अनुमेय विलक्षण क्षण | > 500 एनएक्सएम |
| आर्मर का वजन | 40 किलो |
| HE/ST पेंच आयाम | M10 (मीट्रिक) |
| अक्षीय कंपन पृथक्करण आवृत्ति | ३ हर्ट्ज |
| अधिकतम. | 500 किलो |
| चुंबकीय प्रवाह रिसाव | ≤1 मीटी |
| आयाम (L×W×H, अनपैक) | 1,330x860x1,250 मिमी |
| वजन (अनपैक) | 2,500 किलोग्राम |
| स्थापना | रबर मैट (अँकर बोल्ट आवश्यक) |
| शक्ति प्रवर्धक | |
| एम्पलीफायर आउटपुट | 30 kVA |
| एसएनआर | > 65 डीबी |
| नामित आउटपुट वोल्टेज | 120 Vrms |
| आयाम (L×W×H, अनपैक) | 800x900x2,100 मिमी |
उत्पाद की विशेषताएं
* लचीली निलंबन प्रणाली और सीधी रेखा गाइड, मजबूत असर क्षमता, अच्छा मार्गदर्शन प्रदर्शन और उच्च स्थिरता।
* केंद्रीय भार एयरबैग की स्थैतिक कठोरता बड़ी है, गतिशील कठोरता छोटी है, असर क्षमता मजबूत है, और गतिशील प्रदर्शन उत्कृष्ट है।
* त्वरित आत्म-परीक्षण निदान और श्रृंखला सुरक्षा, उच्च सुरक्षा और विश्वसनीयता;
* एयर बैग आइसोलेशन और डम्पिंग डिवाइस वाइब्रेटर को विशेष आधार की आवश्यकता नहीं बनाता है, कंपन तरंग को पूरी तरह से पुनः प्रस्तुत करता है और कंपन संचरण को कम करता है।

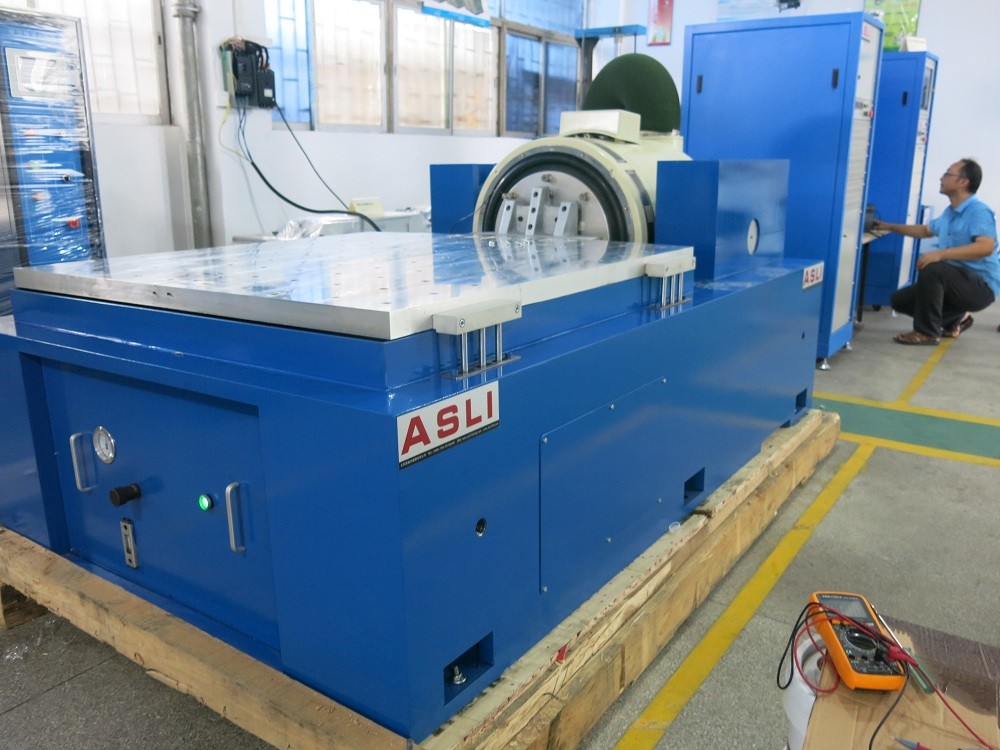

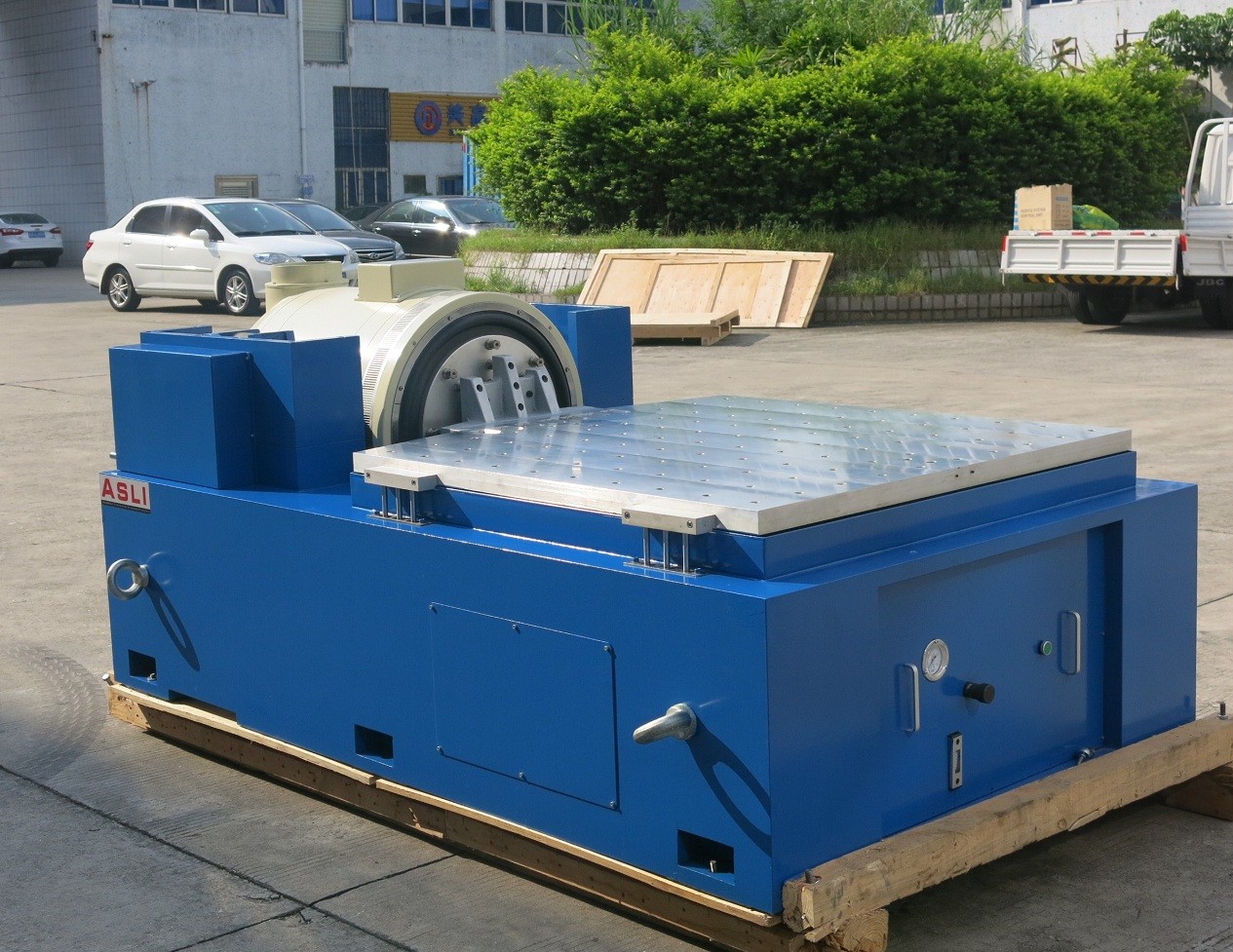

* क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों का अलग-अलग उपयोग करना;
* इसका उपयोग सभी प्रकार के कंपन नियंत्रकों के साथ किया जा सकता है और इसका संचालन सरल है।
अधिक कंपन बल, हम अनुकूलित कर सकते हैं. गर्मजोशी से अपनी जांच का स्वागत करते हैं.
कंपन परीक्षण उन परिस्थितियों को दोहराकर किया जाता है (परीक्षण वातावरण में) जिनसे एक उत्पाद, मशीन या संरचना अपने जीवनकाल के दौरान गुजर सकती है या देख सकती है,पारगमन के दौरान और संचालन के दौरान स्थितियों सहित.इसलिए कंपन परीक्षण से प्रदर्शन संबंधी समस्याएं और संभावित विफलताएं शुरू होने या होने से पहले ही दूर हो जाती हैं।
इसके अलावा, 24 घंटे के उत्पादन चक्र वाले उद्योगों को महत्वपूर्ण कंपन परीक्षण और निगरानी प्रक्रियाओं और प्रणालियों की आवश्यकता होती है।तेल एवं गैस, विद्युत उत्पादन, धातु एवं खनन आदि जैसे उत्पादन गहन उद्योगों में,किसी भी मशीनरी या उपकरण की विफलता या डाउनटाइम से दक्षता में कमी और उच्च उत्पादन लागत और असुरक्षित कार्य वातावरण भी होता है।इसलिए, इन उद्योगों को निरंतर और नियमित कंपन निगरानी और परीक्षण की आवश्यकता है।
