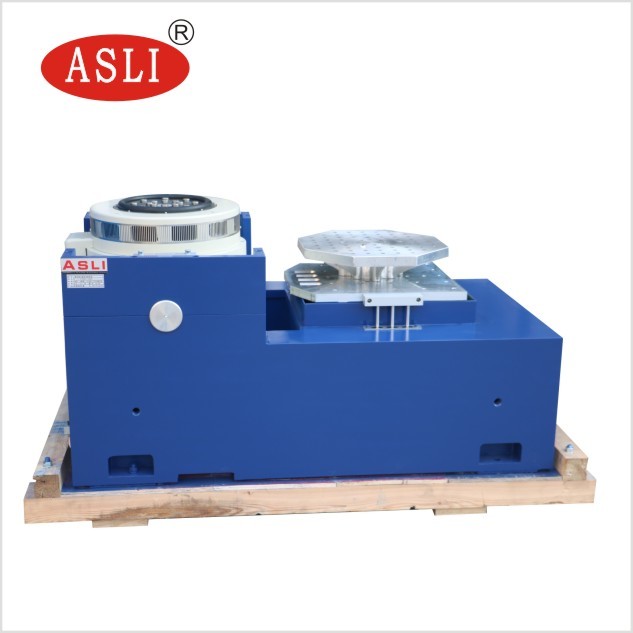

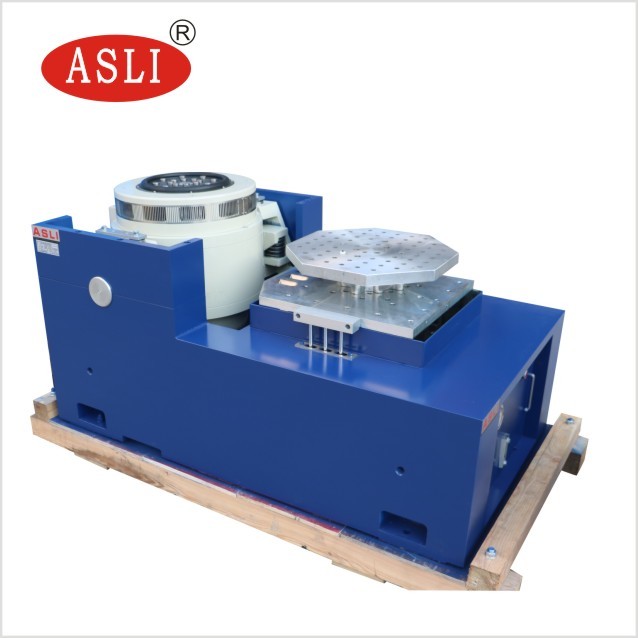

270 किग्रा भार के साथ प्रयोगशाला 10000N इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली
Product Details
| साइन बल: | 10000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3000 हर्ट्ज |
| लोड हो रहा है: | 270 किग्रा | त्वरण: | 100जी |
| आर्मेचर: | 240 मिमी | ||
| प्रमुखता देना |
10000N इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली,270kg लोड इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली,10000N इलेक्ट्रोडायनामिक कंपन शेकर |
||
Product Description
प्रयोगशाला 10000N इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली एक उच्च प्रदर्शन, तीन अक्षीय कंपन परीक्षण समाधान कठोर प्रयोगशाला और औद्योगिक अनुप्रयोगों के लिए बनाया गया है।270 किलोग्राम की अधिकतम भार क्षमता के साथ, यह प्रणाली सीनस, रैंडम और शॉक कंपन मोड में सटीक और विश्वसनीय परीक्षण प्रदान करती है।
उच्च आवृत्ति कंपन शेकर उन्नत आधुनिक प्रौद्योगिकियों को अपनाता है जिसमें एक दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल क्रिया चक्र, हवाई समर्थन,रोलर लेयरिंग और रैखिक मार्गदर्शन, और trunnion अलगाव. यह X, Y, और Z तीन-अक्ष साइनसॉइडल कंपन परीक्षणों, ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों, शास्त्रीय (आधा साइन) पल्स परीक्षणों को पूरा करने में सक्षम है,और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षण.
यह प्रणाली राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में व्यापक रूप से उपयोग की जाती है।
- रेटेड बलःसाइन बल 10000N; यादृच्छिक बल 10000N; झटका बल 20000N
- आवृत्ति सीमाः3 हर्ट्ज से 3000 हर्ट्ज तक स्थिर आवृत्ति, आगे और पीछे स्वीप, साइन, रैंडम और शॉक मोड का समर्थन करता है
- स्वीप-फ्रीक्वेंसी मोडःरैखिक, लघुगणकीय, आगे-पीछे झांकना, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी टाइम्स:1 से 32767 तक
- स्वीप-फ्रीक्वेंसी समय:स्थिर आवृत्ति / एकल 1 ¢ 3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किया जा सकता है
- अधिकतम त्वरण:1000 m/s2 (बिना भार के)
- अधिकतम गति:1.8 मी/सेकंड
- अधिकतम विस्थापन:51 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः51 मिमी
- चलती कॉइल का वजनः14 किलो
- कंपन तरंग:सीनस, यादृच्छिक, सदमे
- चलती कॉइल का व्यास:Φ240 मिमी
- कंपन प्रणाली आयाम:W1060 × H750 × D845 मिमी
- कंपन प्रणाली वजनः960 किलोग्राम
- शामिल सहायक उपकरण:600 मिमी × 600 मिमी ऊर्ध्वाधर विस्तारक और 600 मिमी × 600 मिमी क्षैतिज स्लिप टेबल
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
हाइलाइट की गई पंक्ति (ES-10) इस उत्पाद सूची में वर्णित विन्यास को दर्शाती है।

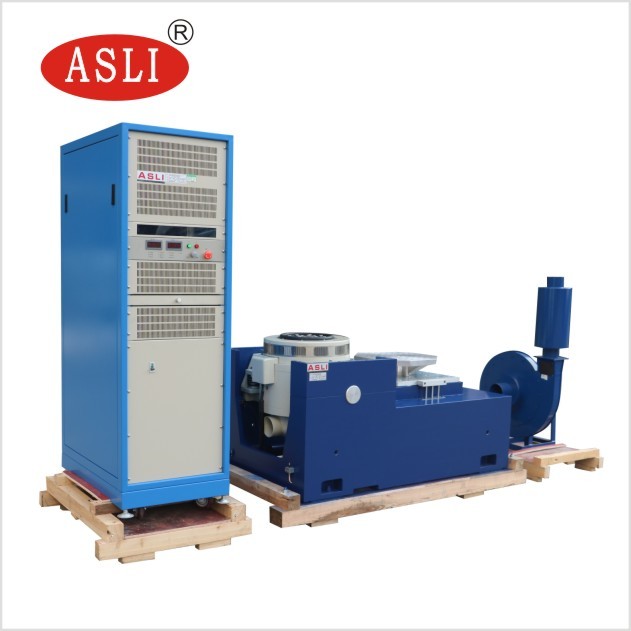

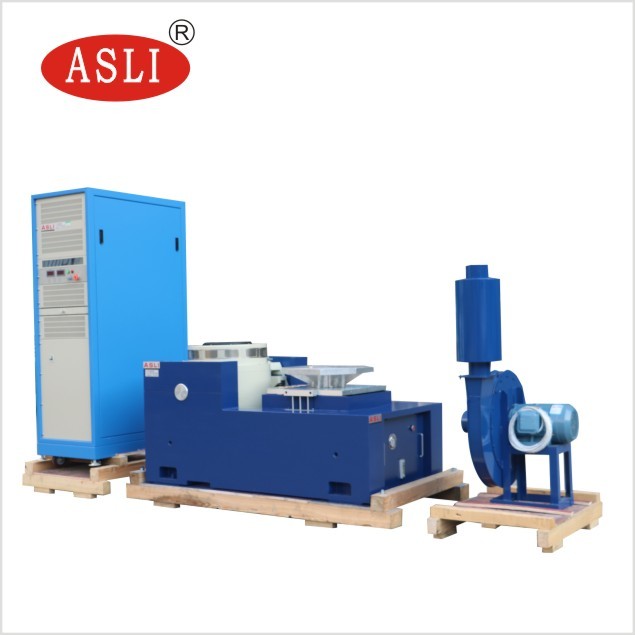

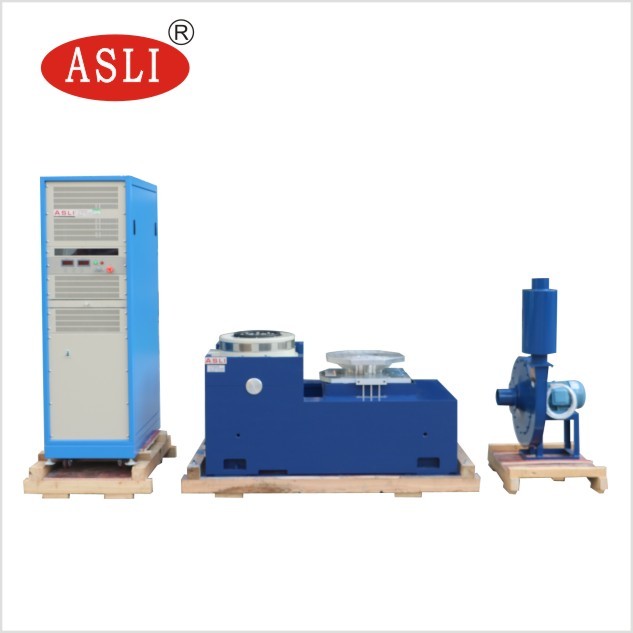

- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-10 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
- रंगीन प्रिंटर 1 सेट (वैकल्पिक)
- त्वरण संवेदक (आउटपुट लाइन सहित) 1 पीसी
- वाइब्रेशन फिक्स्चर 1 सेट (परीक्षण नमूना के अनुसार वैकल्पिक)
कंपन नियंत्रक हमारी कंपनी का नवीनतम डिजाइन है, जो एक अंतरराष्ट्रीय उन्नत वितरित प्रणाली वास्तुकला को अपनाता है।इसका मूल टीआई से नवीनतम टीएमएस 320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है. परीक्षण रिपोर्ट स्वचालित रूप से वर्ड प्रारूप में उत्पन्न होती है. परीक्षण के दौरान या बाद में, रिपोर्ट को संपादित किया जा सकता है और फिर स्वचालित रूप से या मैन्युअल रूप से उत्पन्न किया जा सकता है.
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उच्च विषम भार क्षमता प्रदान करते हैं।
- ट्र्यूनियन पृथक्करण नींव, सुविधाजनक मोबाइल स्थापना के साथ कंपन पृथक्करण के लिए समर्पित।
- उन्नत प्रौद्योगिकी चलती प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे प्रभाव के साथ स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाना और कम आवृत्ति प्रदर्शन में सुधार।
