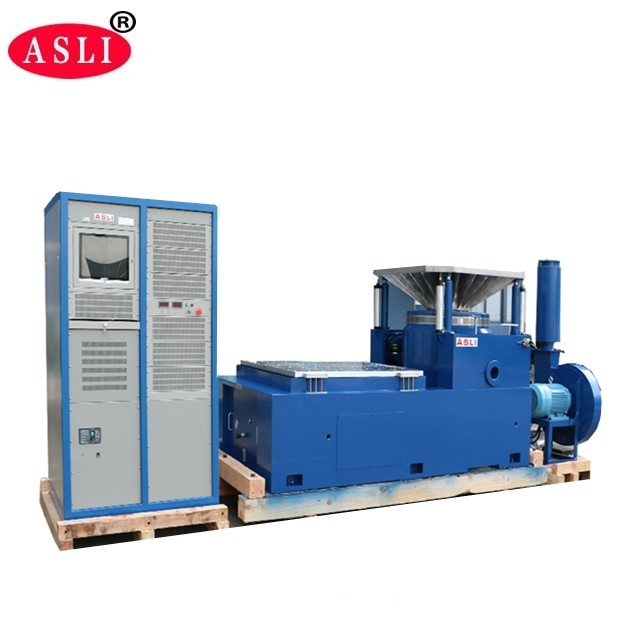

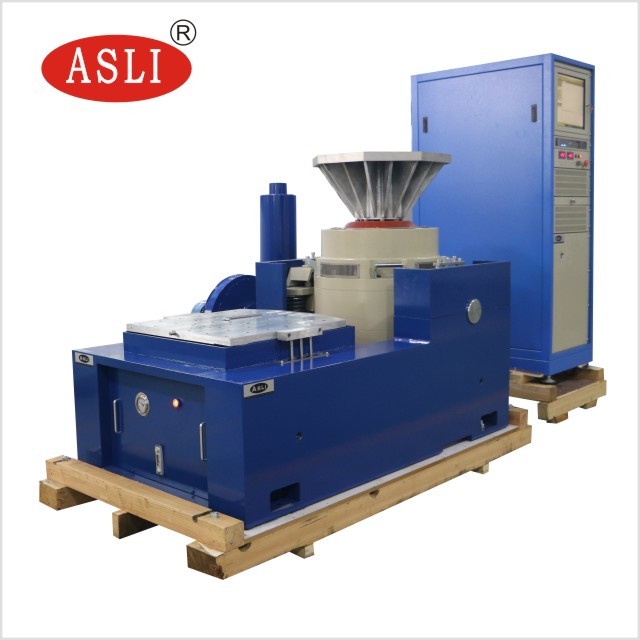

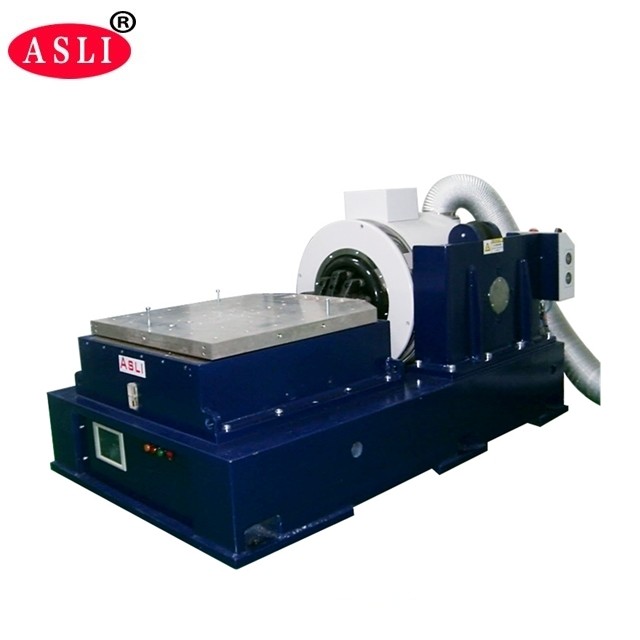

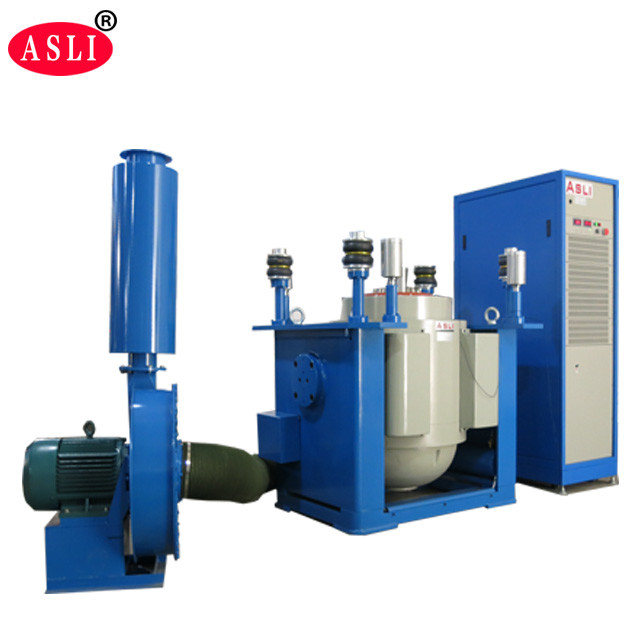

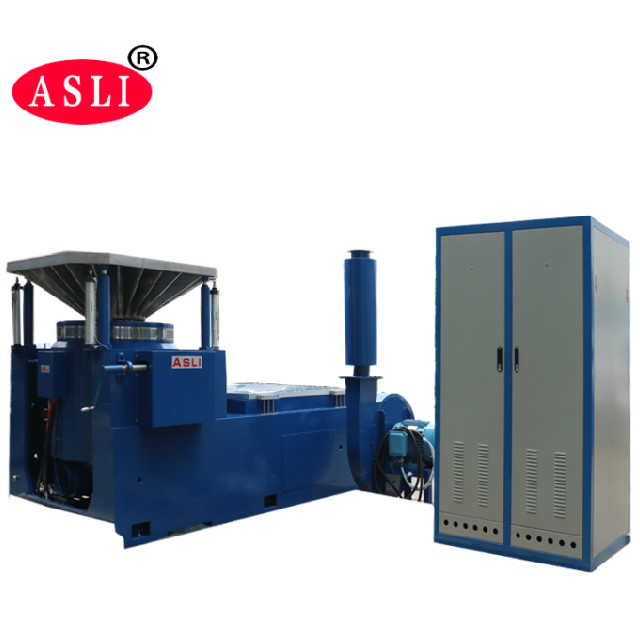

180 किलो लोड के साथ 3500 हर्ट्ज इलेक्ट्रोडायनामिक कंपन शेकर टेबल
Product Details
| साइन बल: | 6000एन | रफ़्तार: | 1.6 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500 हर्ट्ज |
| लोड हो रहा है: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | ||
| प्रमुखता देना |
3500 हर्ट्ज वाइब्रेशन शेकर टेबल,180 किग्रा लोड वाइब्रेशन शेकर टेबल,3500 हर्ट्ज इलेक्ट्रोडायनामिक वाइब्रेशन मशीन |
||
Product Description
आवेदन
उच्च आवृत्ति कंपन शेकर ने 'डबल-मैग्नेटिक सर्किट संरचना', 'स्व-निर्मित कंकाल एक्शन सर्कल', 'एयरबोर्न सपोर्ट' और 'रोलर बीयरिंग और रैखिक मार्गदर्शन', 'ट्रनियन अलगाव' उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया, पूरा किया जा सकता है एक्स, वाई, जेड में तीन-अक्ष साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, शास्त्रीय (आधा-साइन) पल्स और शॉक प्रतिक्रिया स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है।इसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
(1) रेटेड बल: साइन बल 6000N;यादृच्छिक बल 6000N;आघात बल 12000N;
(2) आवृत्ति रेंज: 5 हर्ट्ज से 3500 हर्ट्ज, निश्चित आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक, झटका
(3) स्वीप-आवृत्ति मोड: रैखिक, लघुगणक, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4) स्वीप-फ़्रीक्वेंसी टाइम्स: 1 से 32767
(5) स्वीप-फ़्रीक्वेंसी समय: निश्चित आवृत्ति/एकल 1-3600 मिनट, स्वीप-फ़्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं।
(6) अधिकतम.त्वरण 1000 मी/से2(गैर लोड)
(7) अधिकतम भार 180 किग्रा
(8) अधिकतम.विस्थापन: 25 मिमी पीपी (गैर लोड), डबल शिखर
(9) प्रभाव विस्थापन: 25 मिमी
(10) मूविंग कॉइल का वजन: 6.5 किग्रा
(11) कंपन दिशाएँ: लंबवत
(12) कंपन तरंग: साइन, यादृच्छिक, झटका
(13) मूविंग कॉइल का व्यास: Φ230 मिमी
(14) कंपन प्रणाली आयाम (मिमी): W850xH750xD550mm
(15) कंपन प्रणाली का वजन: 590 किग्रा
2-2 कंपन घटकों का विवरण
(1) कंपन जेनरेटर 1 सेट
(2) कंपन नियंत्रक 1 सेट
(3) संचार कनेक्शन चैंबर 1 सेट
(4) डीए-6 पावर एम्पलीफायर 1 सेट
(5) ड्राइवर सॉफ्टवेयर 1 सेट
(7) ड्राइवर सॉफ्टवेयर 1 सेट
(8) शीतलन प्रणाली 1 सेट
(9) औद्योगिक कम्प्यूटर 1 सेट
तकनीकी मापदंड:
| नाम | ऑटो पार्ट्स के लिए पैकिंग कंपन तालिका/कंपन तालिका परीक्षक | ||||||||
| नमूना | रेटेड साइन फोर्स (एन) | रेटेड रैंडम फोर्स (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम/एस2) | रेटेड स्पीड(एम/एस) | रेटेड विस्थापन (पीपी)मिमी | अधिकतम.लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, विलक्षण भार क्षमता।
4. ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित है।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. स्थैतिक कठोरता, असर वाले छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका की असर क्षमता को बढ़ाना, कम-आवृत्ति प्रदर्शन में सुधार करना।
