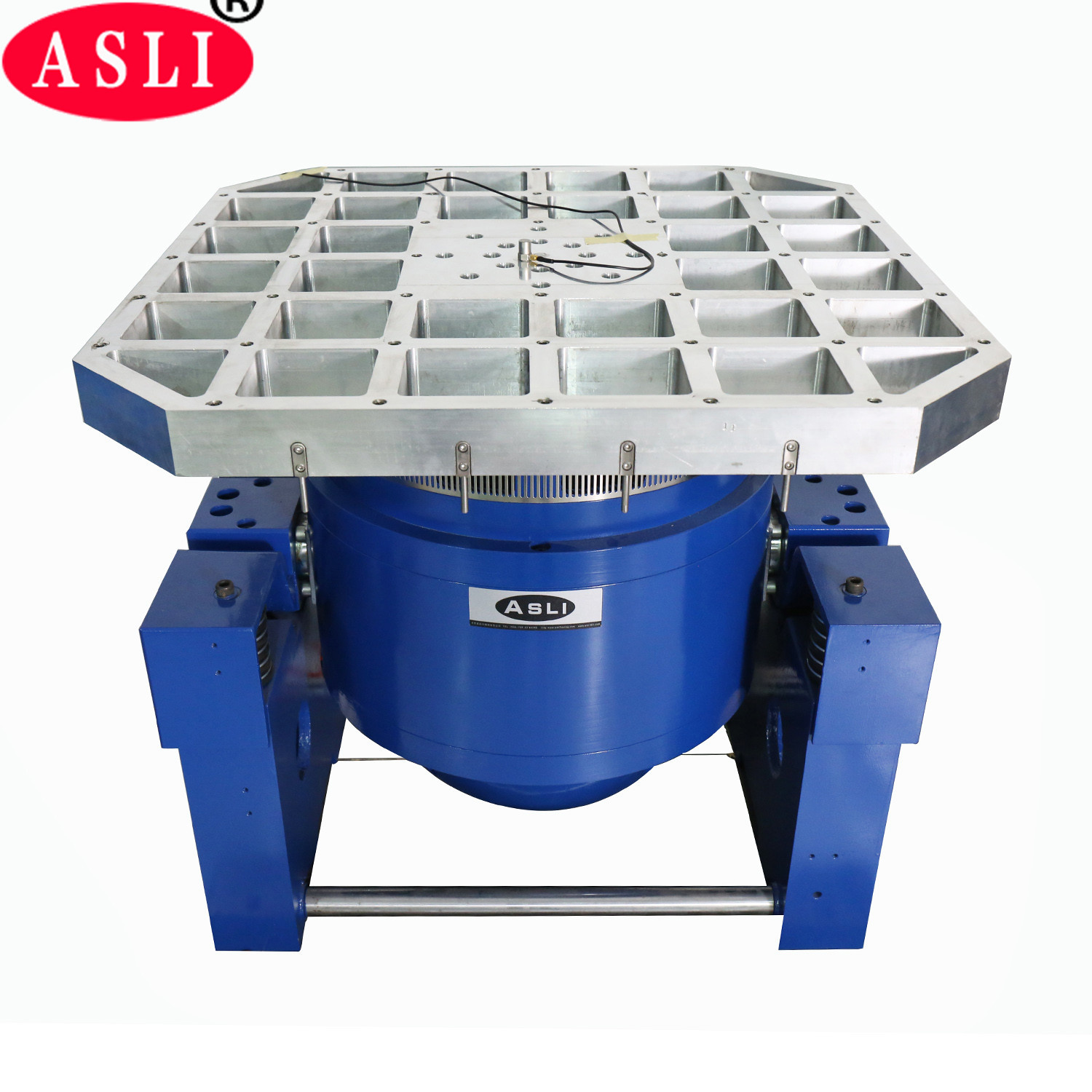

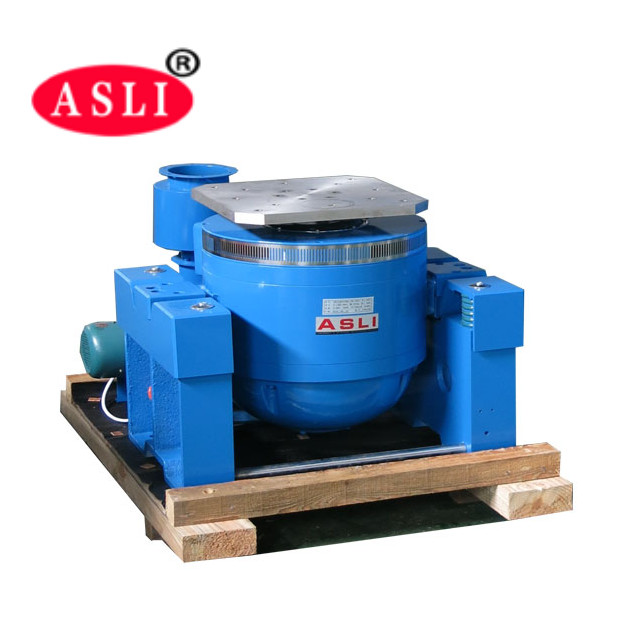

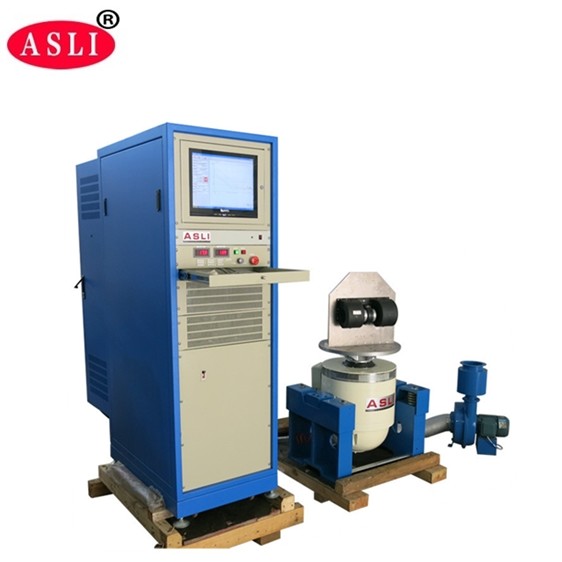

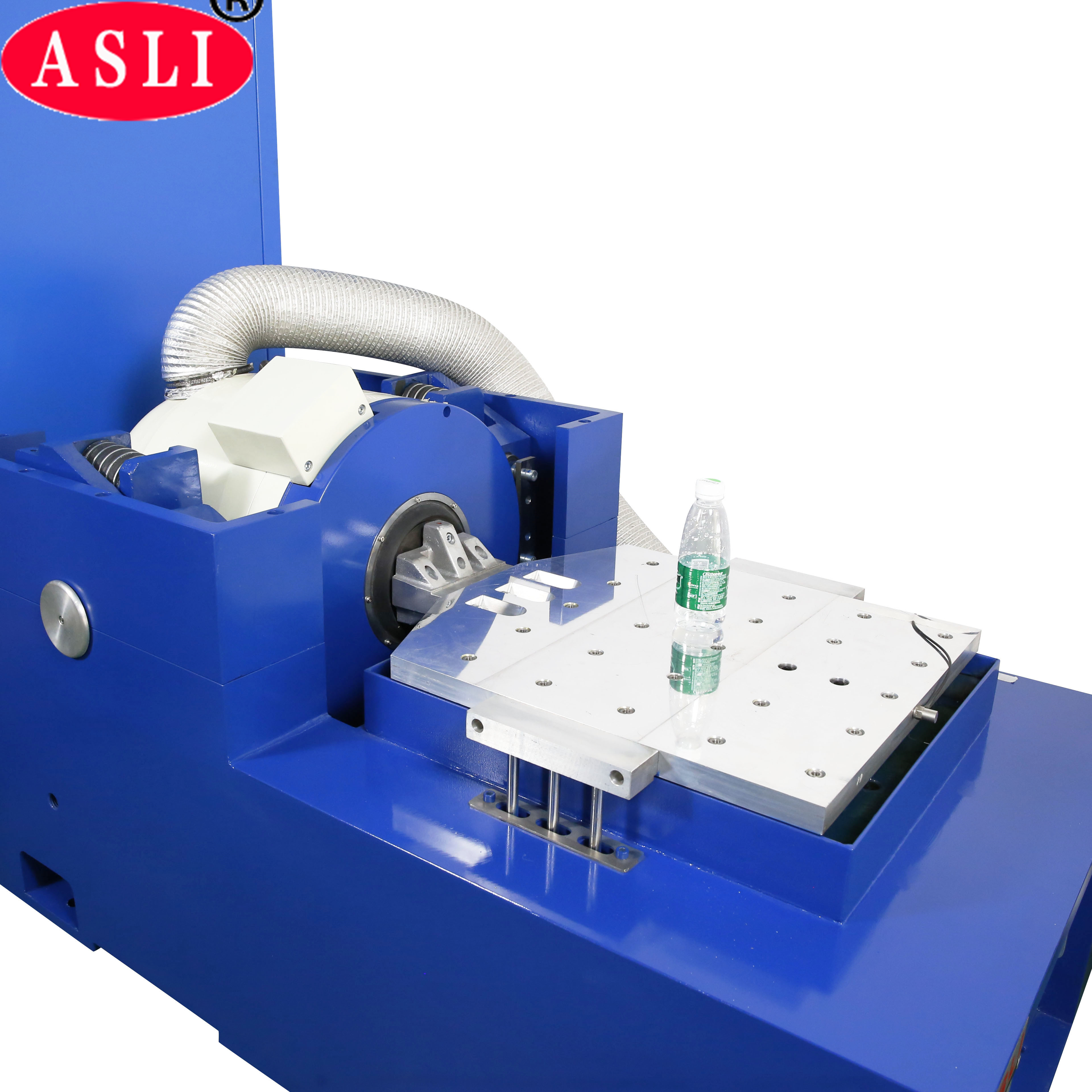

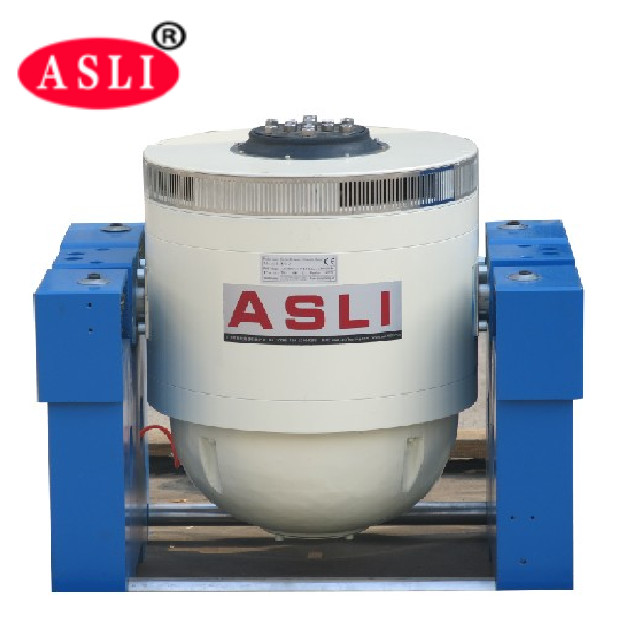

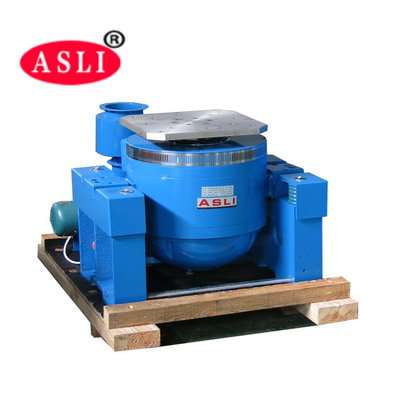

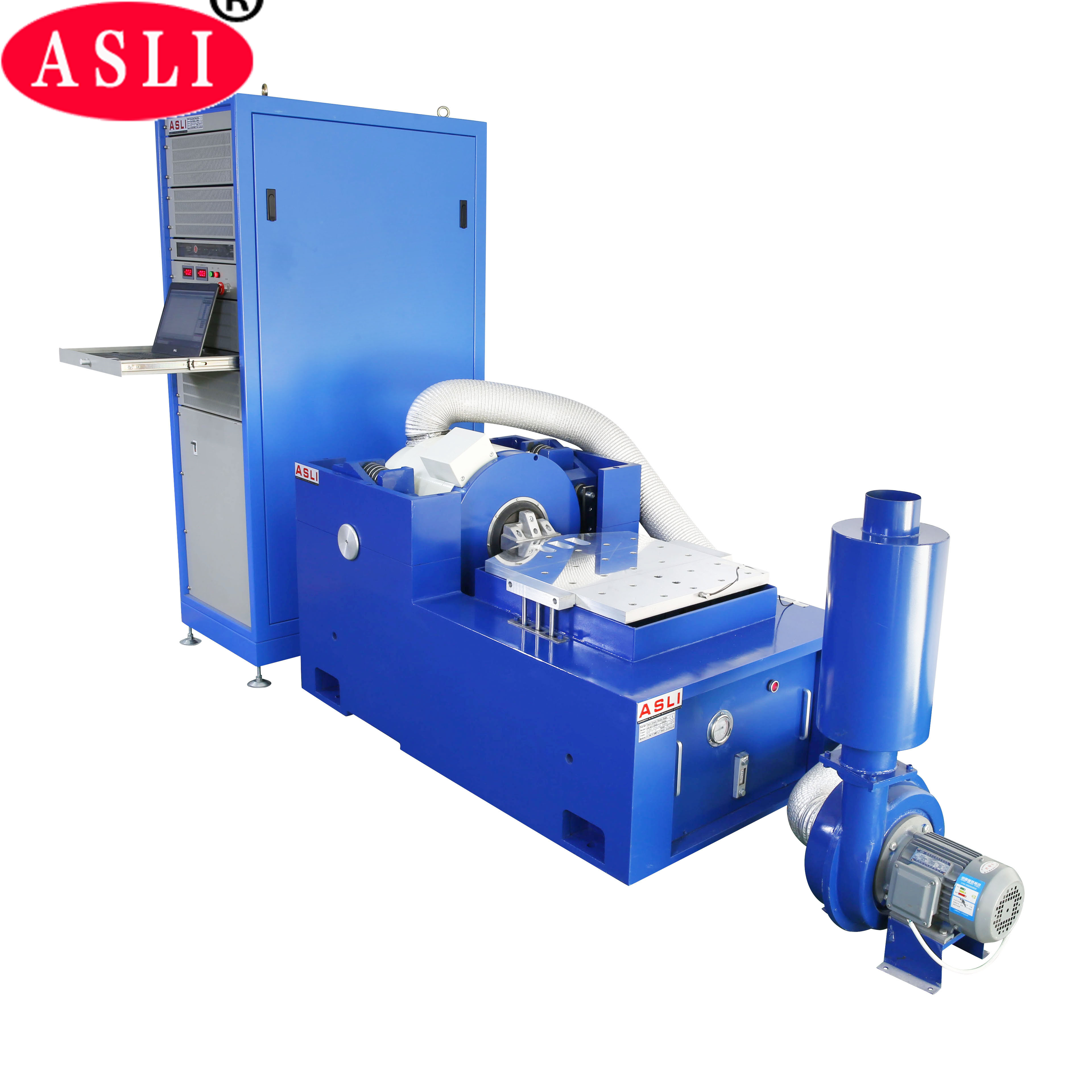

1000kg.f रोमांचक बल इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली 1.8m / s
Product Details
| साइन फोर्स: | 6000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500Hz |
| लोड करना: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 450 मिमी | ब्रांड: | एस्ली |
| तालिका आकार: | 500x500 मिमी | ||
| प्रमुखता देना |
1000kg.f कंपन परीक्षण प्रणाली,कंपन परीक्षण प्रणाली 1.8m/s,1000kg.f कंपन तालिका परीक्षण उपकरण |
||
Product Description
1000kg.f रोमांचक बल कंपन परीक्षण प्रणाली को सटीकता और विश्वसनीयता के साथ साइन, रैंडम और शॉक परीक्षण करने के लिए डिज़ाइन किया गया है। यह इलेक्ट्रोडायनामिक कंपन शेकर प्रणाली रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोटिव और घरेलू उपकरण उद्योगों में व्यापक रूप से उपयोग की जाती है। इसे प्रारंभिक दोष पहचान, वास्तविक कार्य स्थितियों के अनुकरण और संरचनात्मक शक्ति परीक्षण के लिए डिज़ाइन किया गया है।
यह प्रणाली साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन और टाइम कंट्रोल फ़ंक्शन का समर्थन करती है। यह सरल निश्चित त्वरण और निश्चित आयाम मोड के साथ पूर्ण कंप्यूटर नियंत्रण प्रदान करती है। प्रत्येक इकाई स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए 3 महीने के लिए निरंतर विफलता-मुक्त संचालन परीक्षण से गुजरती है।
| मद | विवरण |
|---|---|
| साइन बल | 10000 N |
| शॉक बल | 20000 KN |
| आवृत्ति रेंज | 5–3000 हर्ट्ज |
| विस्थापन | 51 मिमी |
| अधिकतम वेग | 1.8 m/s |
| अधिकतम त्वरण | 981 m/s² (लोडिंग के बिना) |
| आर्मेचर व्यास | 200 मिमी |
| अनुमत लोड टॉर्क | >300 N•m |
| प्रभावी आर्मेचर द्रव्यमान | 6 किग्रा |
| अधिकतम लोड क्षमता | 100 किग्रा |
| चुंबकीय रिसाव | ≤1 एमटी |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज |
| लोड अटैचमेंट | 16 स्टेनलेस स्टील M8 इंसर्ट |
| आयाम (L×W×H) | 850 × 665 × 760 मिमी |
| लगभग वजन | 990 किग्रा |
निम्नलिखित तालिका ऑटोमोबाइल बैटरी EN50604 / IEC62133 / UN38.3 कंपन परीक्षण बेंच श्रृंखला के विनिर्देशों को सूचीबद्ध करती है, जो प्रयोगशाला परीक्षण अनुप्रयोगों के लिए उपयुक्त है।
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील वृत्त कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ उच्च विलक्षण भार क्षमता के लिए।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन, सुविधाजनक मोबाइल स्थापना के साथ।
- उन्नत तकनीक मूविंग सिस्टम गतिशील वृत्त की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाता है।
- बीयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन तालिका बीयरिंग क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
