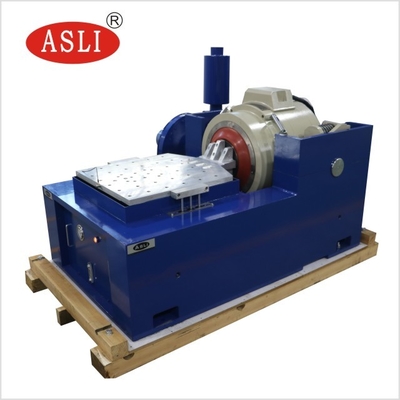

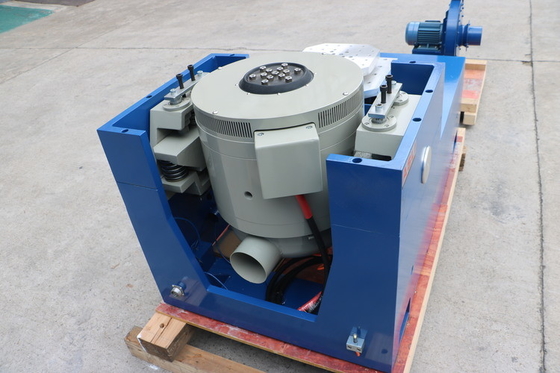

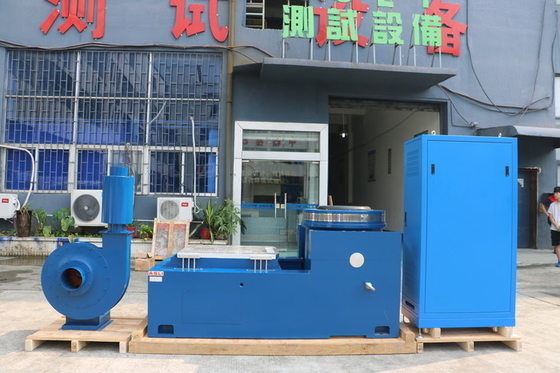

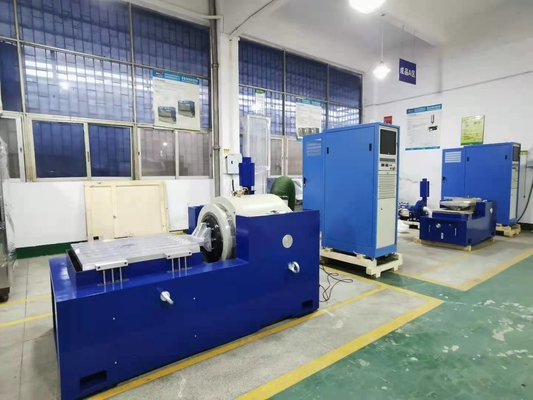

DO-160F MIL-STD-810 उच्च आवृत्ति प्रयोगशाला शेकर परिवहन सिमुलेशन इलेक्ट्रोडायनामिक कंपन शेकर
कंपन शेकर का कार्य सिद्धांत
कंपन परीक्षक का कार्य सिद्धांत एक लाउडस्पीकर के समान है जिसमें विद्युतविद्युत चुम्बकीय क्षेत्र में विद्युत चुम्बकीय बल की क्रिया से कंडक्टर को स्थानांतरित किया जाता है।चलती भाग ड्राइविंग करंट और चुंबकीय प्रवाह के बीच संतुलन द्वारा उत्पन्न किया जाता है।ड्राइविंग करंट को नियंत्रित करते हुए, एक कंपन जनरेटर को नियंत्रित कर सकता है।
विद्युत चुम्बकीय कंपन उत्तेजक का अधिकतम त्वरण स्तर अधिकतम द्वारा निर्धारित होता हैकम आवृत्ति पर, चलती भाग का विस्थापन इस प्रकार सीमित है कित्वरण उच्च स्तर तक नहीं पहुंचेगा। चलती तत्व के अनुनाद आवृत्ति उच्च सेट हैआवृत्ति सीमा की ऊपरी सीमा से अधिक.
कंपन जनरेटर के प्रदर्शन अधिकतम प्रदर्शित करता है कि चार्ट द्वारा परिलक्षित किया जा सकताविभिन्न आवृत्तियों के तहत त्वरण। एक लॉग-लॉग ग्राफ का उपयोग करके, विस्थापन का प्रतिबंध6 dB/octave के ढलान के साथ एक सीधी रेखा द्वारा व्यक्त किया जा सकता है।
| शेकर | |
| साइन बल (पीक) | 30kN |
| आघात बल (पीक) | 60 kN |
| आवृत्ति सीमा | 5~2800हर्ज |
| विस्थापन (निरंतर) | 100 मिमी |
| अधिकतम गति | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 100 जी |

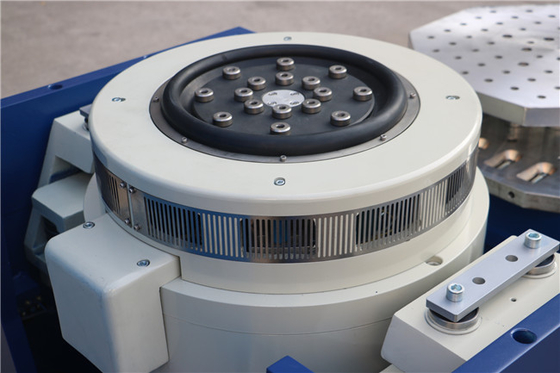

| आर्मर व्यास | 445 मिमी |
| प्रथम क्रमांक के प्रतिध्वनित आवृत्ति | 2,400 हर्ट्ज |
| अनुमेय विलक्षण क्षण | > 500 एनएक्सएम |
| आर्मर का वजन | 40 किलो |
| HE/ST पेंच आयाम | M10 (मीट्रिक) |
| अक्षीय कंपन पृथक्करण आवृत्ति | ३ हर्ट्ज |
| अधिकतम. | 500 किलो |
| चुंबकीय प्रवाह रिसाव | ≤1 मीटी |
| आयाम (L×W×H, अनपैक) | 1,330x860x1,250 मिमी |
| वजन (अनपैक) | 2,500 किलोग्राम |
| स्थापना | रबर मैट (अँकर बोल्ट आवश्यक) |
उच्च आवृत्ति कंपन शेकर विशेषताएंः
1. मजबूत निलंबन प्रणाली और रैखिक गति मार्गदर्शन, मजबूत वहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
2लोड सेंटर एयरबैग उच्च स्थैतिक कठोरता और कम गतिशील कठोरता, मजबूत वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन के साथ।
3उच्च दक्षता डी वर्ग बिजली स्विच, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम सामंजस्य विकृति।
4सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता।
5. अतिरिक्त नींव की आवश्यकता के बिना कंपन प्लेटफार्म के लिए एयरबैग शॉक अलगाव डिवाइस, कंपन तरंग का सही पुनरुत्पादन और कंपन संचरण में कमी।
6विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार मंच।
7सरल नियंत्रक संचालन।
कंपन प्रणालियों के बल वेक्टर की गणना के लिए सामान्य सूत्रः
बल ((N) = द्रव्यमान ((kg) x त्वरण ((m/s2 या g) x1.3 सुरक्षा कारकF=MA*13
द्रव्यमान = शेकर आर्मर + परीक्षण के तहत डिवाइस + फिक्स्चर (ड्राइवर बार के साथ ऊर्ध्वाधर टेबल/स्लिप टेबल)
हमारे उच्च आवृत्ति प्रयोगशाला शेकर परिवहन सिमुलेशन इलेक्ट्रोडायनामिक कंपन शेकर पूरा कर सकते हैंDO-160F MIL-STD-810 परीक्षण मानक, यदि आपको अधिक विवरण की आवश्यकता है, तो अपनी पूछताछ भेजने में संकोच न करें।
